笔形微型气动小型气缸三维结构设计

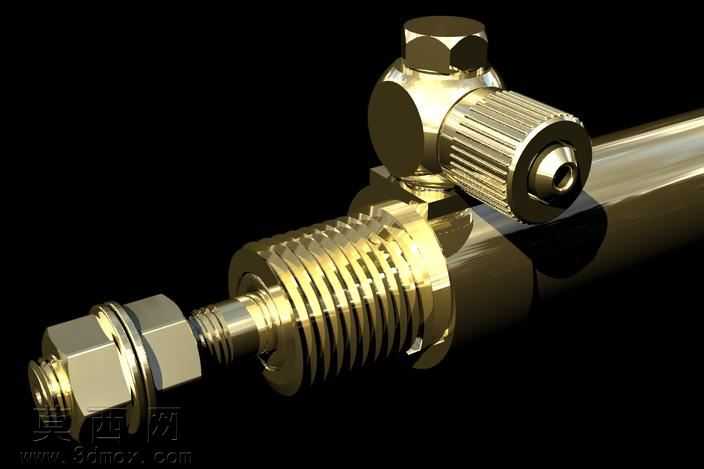

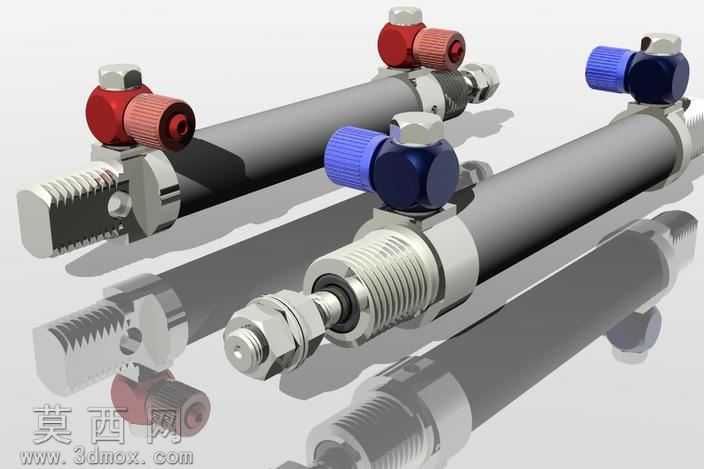

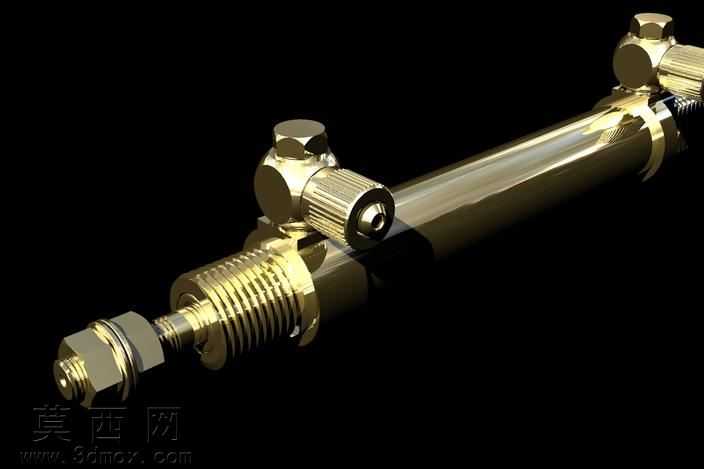

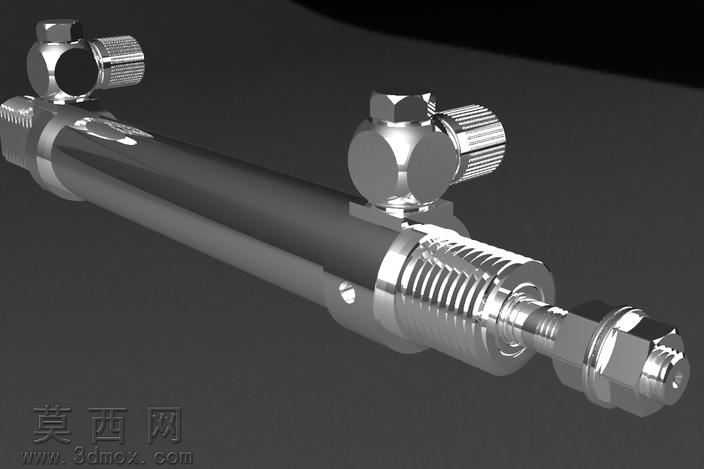

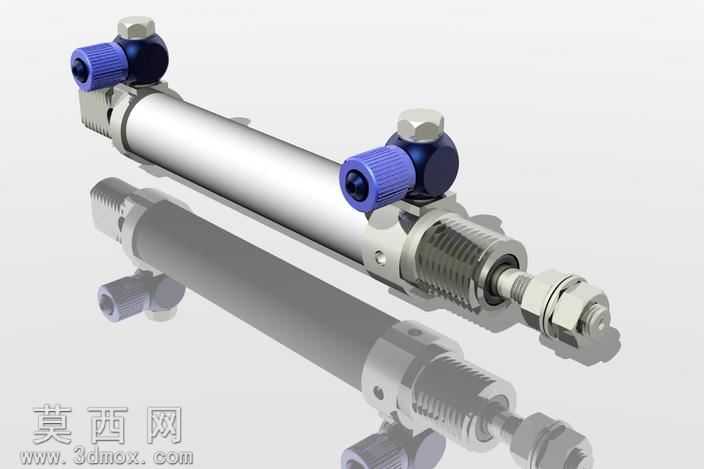

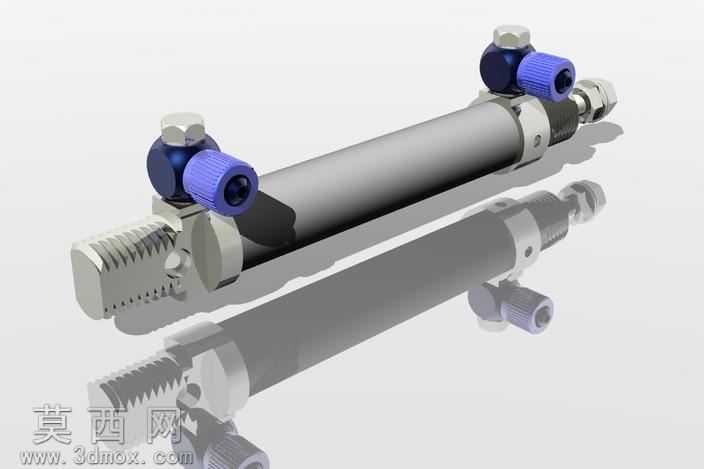

本作品为笔形微型气动小型气缸的三维建模设计，建模过程严格遵循气动元件的实际生产尺寸规范，对气缸的各个组成部件进行了全参数化的精准构建。首先从气缸的核心缸筒部分开始建模，采用回转特征构建出薄壁圆筒结构，精准还原缸筒内壁的光滑加工面与外壁的安装螺纹段，保证缸筒的内径、壁厚、长度参数完全匹配微型气缸的实际工作行程需求。针对气缸的端盖结构，分别构建了前端盖与后端盖的独立模型，前端盖集成了活塞杆导向结构与防尘密封槽，后端盖设计了进气接口与缓冲腔结构，两个端盖与缸筒的连接部位还原了卡簧锁紧与螺纹旋合的装配结构，确保装配关系完全符合实际产品的装配逻辑。建模过程中对气缸的活塞杆部件进行了精细化处理，还原了活塞杆端部的外螺纹连接头、杆身的高精度光滑表面，以及活塞部位的密封槽结构，同时构建了配套的活塞密封圈、防尘圈、导向环等密封元件的模型，完整呈现气缸的动密封与静密封结构。针对气缸的气路调节部件，分别构建了红色与蓝色的调速节流阀模型，还原了节流阀的旋钮滚花结构、阀体的六角拆装面、与气缸气口连接的螺纹段，通过不同配色区分进气与出气侧的调节元件，清晰呈现气路的连接逻辑。整体模型完成后进行了整机装配校验，确保各个部件之间不存在干涉问题，活塞杆与缸筒保持同轴度，端盖与缸筒的贴合面完全对齐，节流阀与气口的连接位置准确。材质渲染阶段，为缸筒赋予哑光金属材质模拟铝合金阳极氧化的表面效果，为活塞杆与金属接头赋予亮面镀铬金属材质，为节流阀旋钮赋予彩色工程塑料材质，为密封件赋予黑色橡胶材质，通过光影渲染突出各个部件的结构轮廓与材质差异，清晰展现气缸的整体外观与内部装配关系。设计过程中充分考虑了微型气缸的紧凑性特点，在保证结构完整性的前提下尽可能简化非关键部位的冗余细节，既保证模型的结构准确性，也兼顾了模型的轻量化需求，可直接用于气动回路的装配演示、产品结构展示以及相关机械设计的参考使用。
