小尺寸铜基套筒滑动轴承结构设计

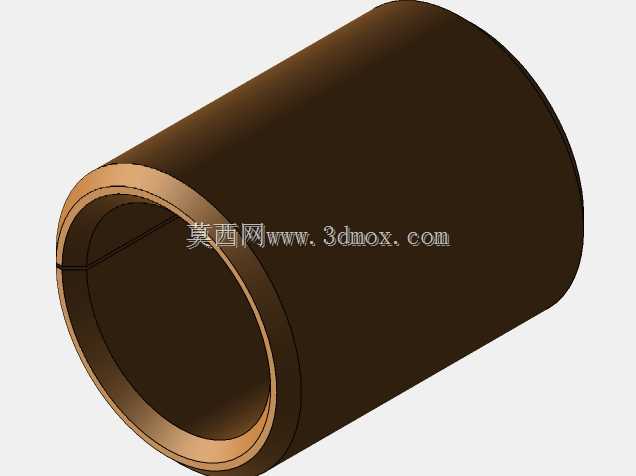

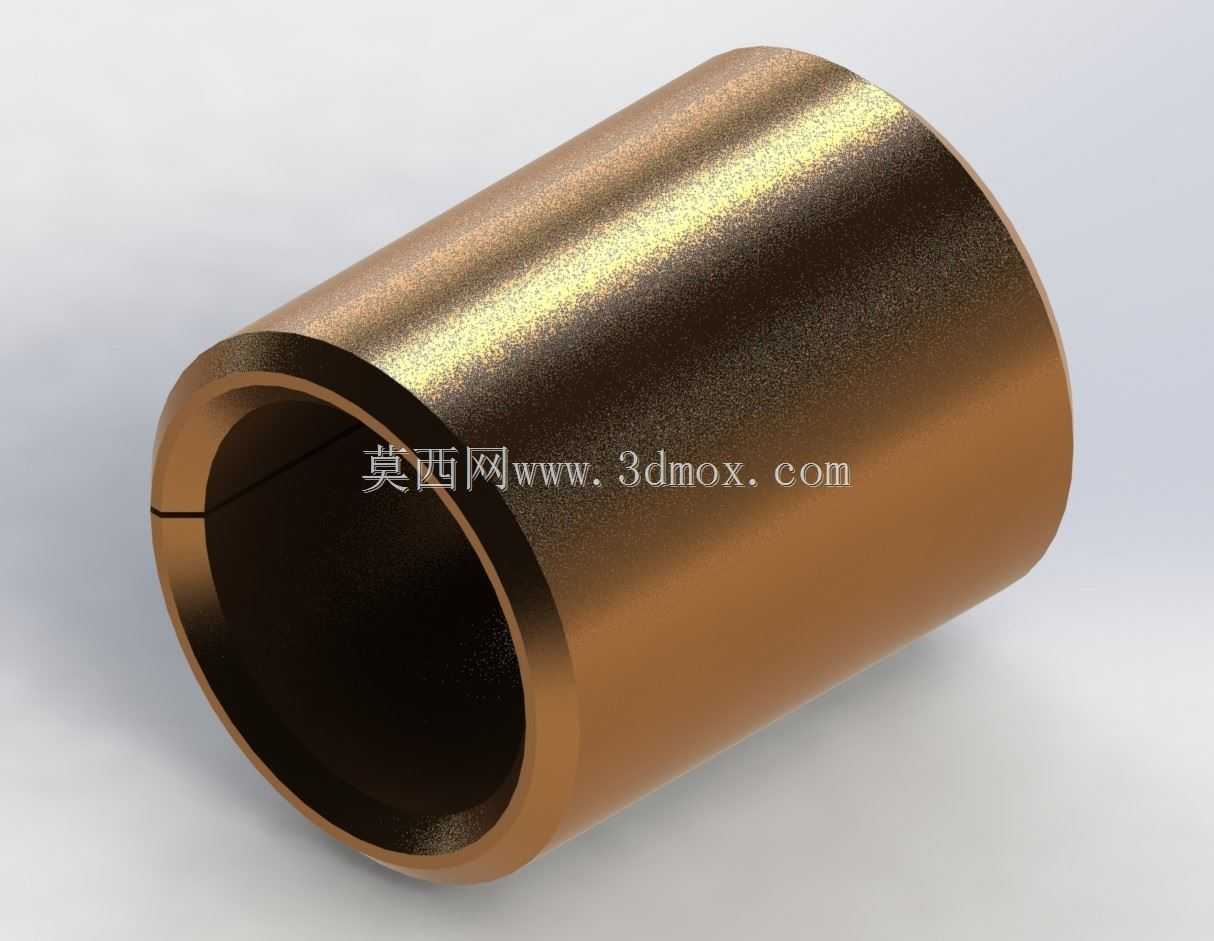

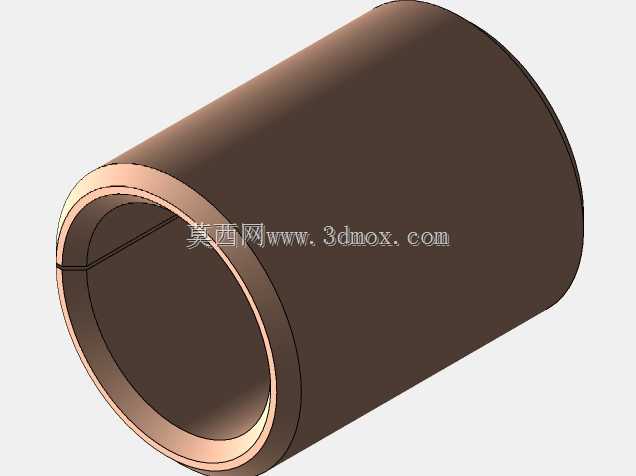

这类小尺寸铜基套筒轴承，常被用在轻载低速的传动铰接点位，比如小型自动化送料机构的摆臂铰接处、民用电器的小型转轴支撑位、办公设备的辊筒支撑端，还有部分精密仪器的微调机构转轴位置，相比滚动轴承，它的结构更紧凑，径向安装占用空间极小，适合安装空间受限的紧凑结构设计场景。从实际使用场景来看，这类薄壁套筒轴承不需要复杂的轴承座配合结构，直接压入预制的安装孔内即可完成装配，对安装孔的加工精度要求适中，只要保证孔的圆柱度和表面粗糙度在常规机加工能达到的范围，就能获得稳定的支撑效果。它的核心功能是为旋转或者往复滑动的轴件提供耐磨支撑，减少轴件和安装基座之间的直接磨损，当衬套磨损到极限值之后，只需要更换这个套筒即可，不需要整体更换基座或者轴件，大幅降低后期维护的成本和拆装工作量。设计这类套筒轴承的时候，首先要明确配合边界，内径和支撑轴采用间隙配合，保证轴转动时不会出现卡滞，同时间隙量控制在极小范围，避免运转过程中出现过大的径向窜动；外径和安装基座孔采用过盈配合，保证压入之后衬套不会随轴转动出现轴向窜动或者周向跟转。这次的衬套壁厚控制在1mm，属于薄壁滑动衬套，压入安装的时候需要注意压装力的均匀施加，避免衬套出现变形导致内孔失圆，影响后续轴件的装配和运转。衬套的轴向长度和支撑轴的接触长度匹配，保证单位面积的承压值在铜基材料的许用比压范围内，避免长时间载荷作用下出现衬套过快磨损或者塑性变形。实际选型应用的时候，要注意这类衬套适合的工况是线速度较低、载荷平稳的场景，如果是高速重载的工况，还需要配合对应的润滑结构，比如在衬套内壁加工油槽或者油孔，方便润滑脂进入摩擦面形成油膜，降低摩擦系数延长使用寿命。从结构设计的角度，这类直筒型无油槽衬套适合干摩擦或者微量润滑的场景，铜基材质本身自带一定的自润滑特性，在低速轻载下即使没有额外润滑，也能保持较长的使用寿命，很多小型民用机电产品里的这类衬套，甚至可以做到全生命周期不需要额外加注润滑脂，大幅简化产品的维护流程。建模的时候要注意内外圆柱面的同轴度公差，两端面和内孔轴线的垂直度公差，保证压装之后衬套的内孔轴线和安装孔轴线重合，避免轴件装配之后出现偏载，导致局部磨损加快。
