多管径适配喷漆作业管道夹持固定工具

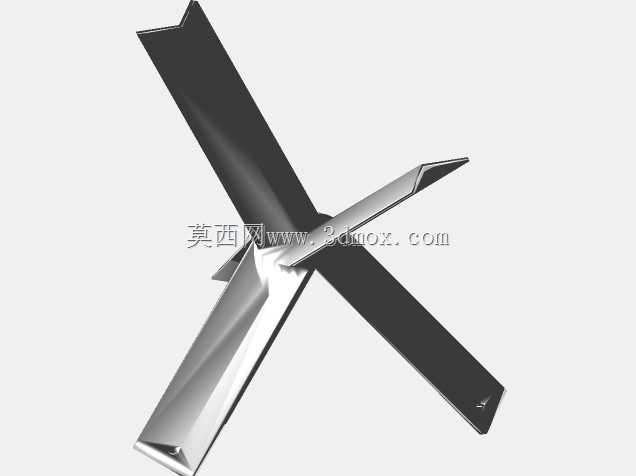

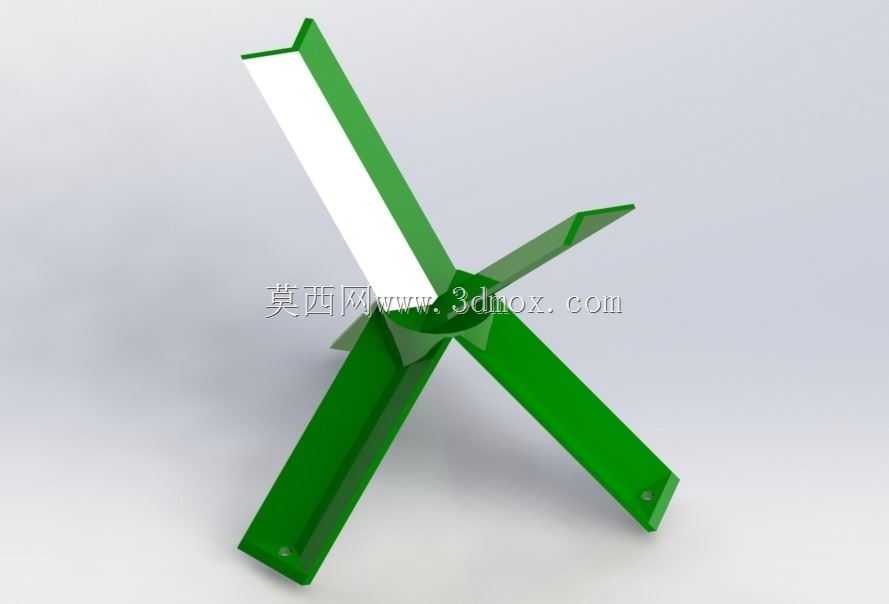

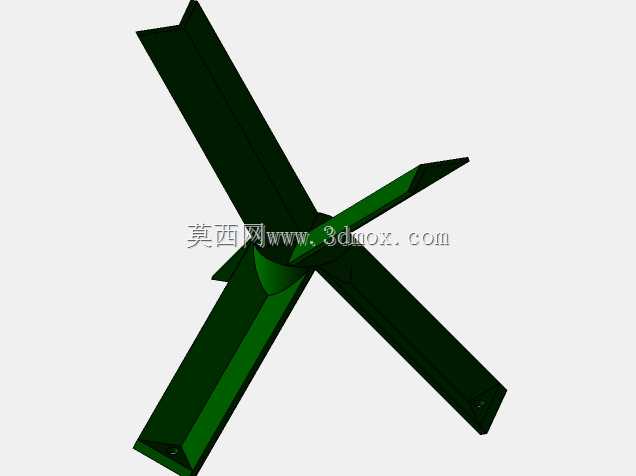

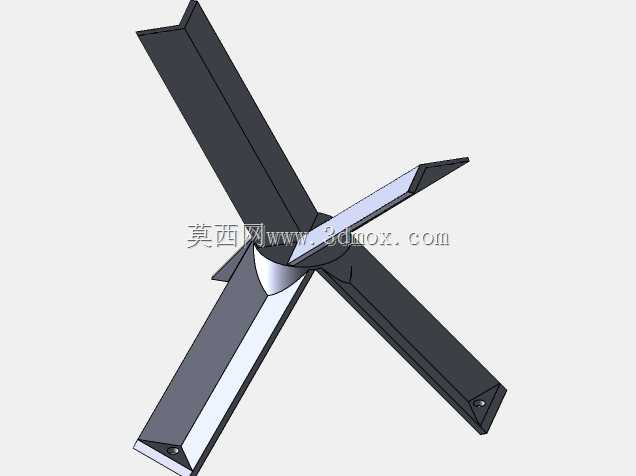

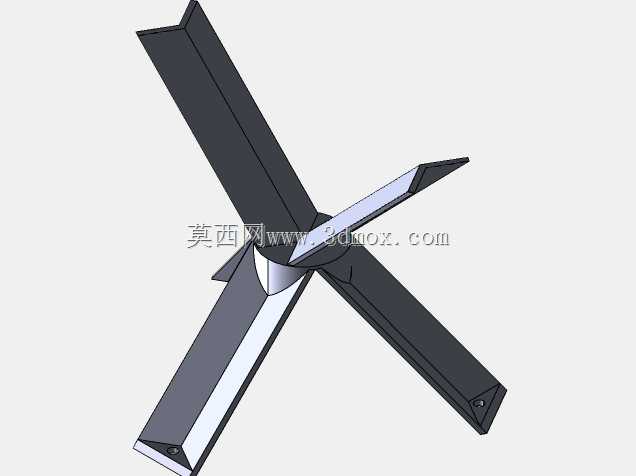

在表面喷涂作业的生产场景中，待喷涂管件的装夹固定一直是影响漆面成型质量的关键环节，传统的台钳、卡爪类夹具往往会在管件表面形成大面积遮挡，遮挡区域不仅需要后期补喷，还容易因为二次喷涂产生流挂、色差等缺陷，同时夹具与漆面的接触还可能造成未干涂层的剐蹭破损，提升返工率。这款夹持工具正是针对这类现场痛点开发的专用工装，整体采用辐射式四爪支撑结构，没有额外的外置锁紧部件，从结构根源上减少了与待喷涂管件的接触面积。

从设计逻辑来看，这款工具完全适配增材制造的加工特性，整体结构无倒扣、无封闭空腔，打印过程中无需添加任何支撑结构，打印完成后仅需简单去除打印基底残留即可投入使用，不需要额外的后处理工序。四个支撑臂采用等角度辐射排布，每根支撑臂的外侧设置有定位凸点，使用时将工具塞入待喷涂管件的内部端口，依靠支撑臂自身的结构弹性实现张紧固定，不同管径的管件可以通过调整支撑臂伸入端口的深度来适配，无需更换不同规格的夹具，单款工具即可覆盖常规小尺寸管路的喷涂装夹需求。

考虑到喷涂作业的实际工况，工具的支撑臂截面做了窄边优化，与管件内壁的接触仅为线接触状态，接触区域的面积极小，且隐藏在管件端口内侧，不会对管件外表面的喷涂作业造成任何遮挡，管件外表面可以实现一次性全覆盖喷涂，完全避免了补喷带来的各类质量问题。支撑臂的末端做了圆弧过渡处理，塞入管件时不会刮伤管件内壁的原有基底，也不会在张紧时造成薄壁管件的端口变形。

从安装边界来看，工具的中心交汇区域做了加厚处理，保证反复使用时的结构强度，不会因为频繁的张紧、松开动作产生应力断裂，支撑臂的长度经过优化，既保证了足够的张紧行程来适配不同管径，也不会因为臂长过长导致装夹后管件晃动，喷涂作业时管件的稳定性完全满足工艺要求。工具整体没有易损的活动部件，日常使用后仅需清理表面附着的漆雾即可长期重复使用，相比一次性的遮挡工装或者复杂的可调夹具，使用成本更低，现场操作也更加便捷，不需要额外的锁紧操作，塞入即可完成装夹，取下时仅需轻微施力拔出即可，能够大幅提升小批量管件喷涂作业的装夹效率，减少辅助工序的时间占比。
