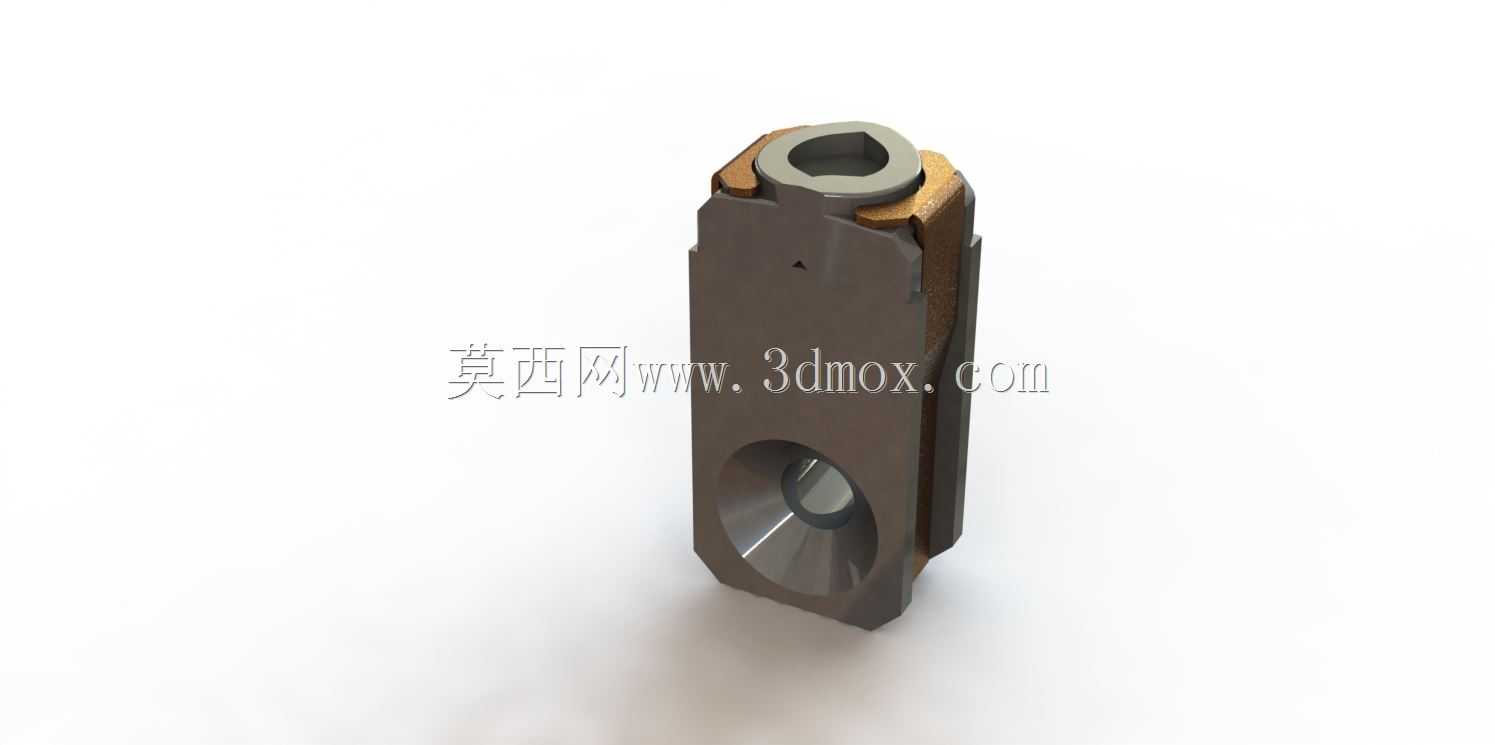

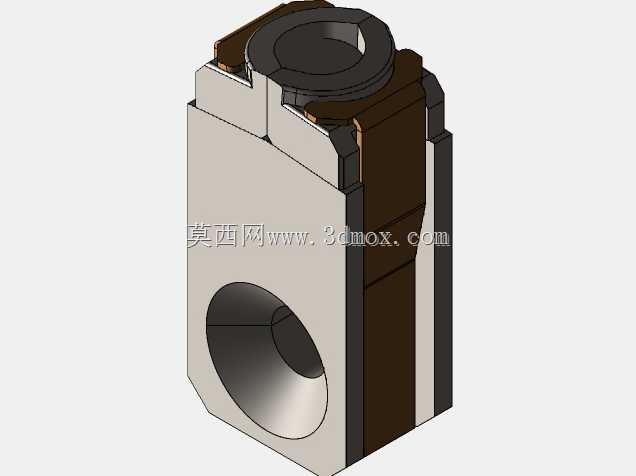

Eckold品牌R-DF系列锁紧工装模具结构

在钣金成形、压力连接这类需要精准锁止定位的加工场景里，这类锁紧模具是设备端保证加工精度的核心执行部件，常配套在MZD35/6这类Eckold品牌的成形设备上使用，承担加工过程中工件与执行端的刚性锁止、力传递的作用，避免加工过程中工件移位、成形力偏移导致的加工缺陷。从结构设计来看，这个锁紧件采用了分层组合式的结构，主体承力部分采用高强度合金钢材，表面做了硬化处理，应对频繁锁止动作带来的摩擦损耗，顶部的嵌套环采用耐磨铜合金材质，降低与设备主轴配合面的磨损，延长部件的整体使用寿命。主体上开设的两个通孔分别承担不同功能，上部的小孔是定位销孔，安装时与设备端的定位销配合，保证安装位置的重复精度，下部的大孔是锁止驱动孔，与设备的驱动轴连接，接收锁止动作的驱动力，实现锁紧与释放的动作切换。部件的外形采用了对称式的窄长结构，两侧的平行面是安装导向面，与设备的安装槽滑动配合，安装时可以顺着导向槽快速推入到位，不需要额外的找正调整，适配设备紧凑的安装空间，安装边界完全匹配对应型号设备的安装槽尺寸，不需要对设备进行额外改造就可以直接替换安装。这类锁紧工具的设计核心是保证锁止状态下的刚性，同时兼顾动作的灵活性，锁止接触面做了精密的平面加工，锁止后与工件接触面的贴合度可以达到较高的水平，避免锁止时出现点接触导致的工件压痕或者锁止不牢的问题。在实际生产应用中，这类锁紧模具主要用在无铆钉连接、钣金压合这类加工工序中，每次加工循环中完成一次锁止-释放的动作，稳定的结构设计可以保证数万次循环动作后依然保持稳定的锁止精度，减少设备维护更换部件的频率。设计这类部件的时候，需要重点考虑受力路径的分布，让锁止时的作用力均匀分布在承力面上，避免局部应力集中导致的部件开裂或者变形，同时配合面的公差选择要兼顾安装便利性和配合精度，间隙过大会导致锁止时出现晃动，间隙过小则会增加安装拆卸的难度，日常维护时只需要定期清理配合面的加工碎屑，在滑动面涂抹少量润滑脂就可以保证长期稳定运行。
