定制款铝合金自行车后花鼓结构设计

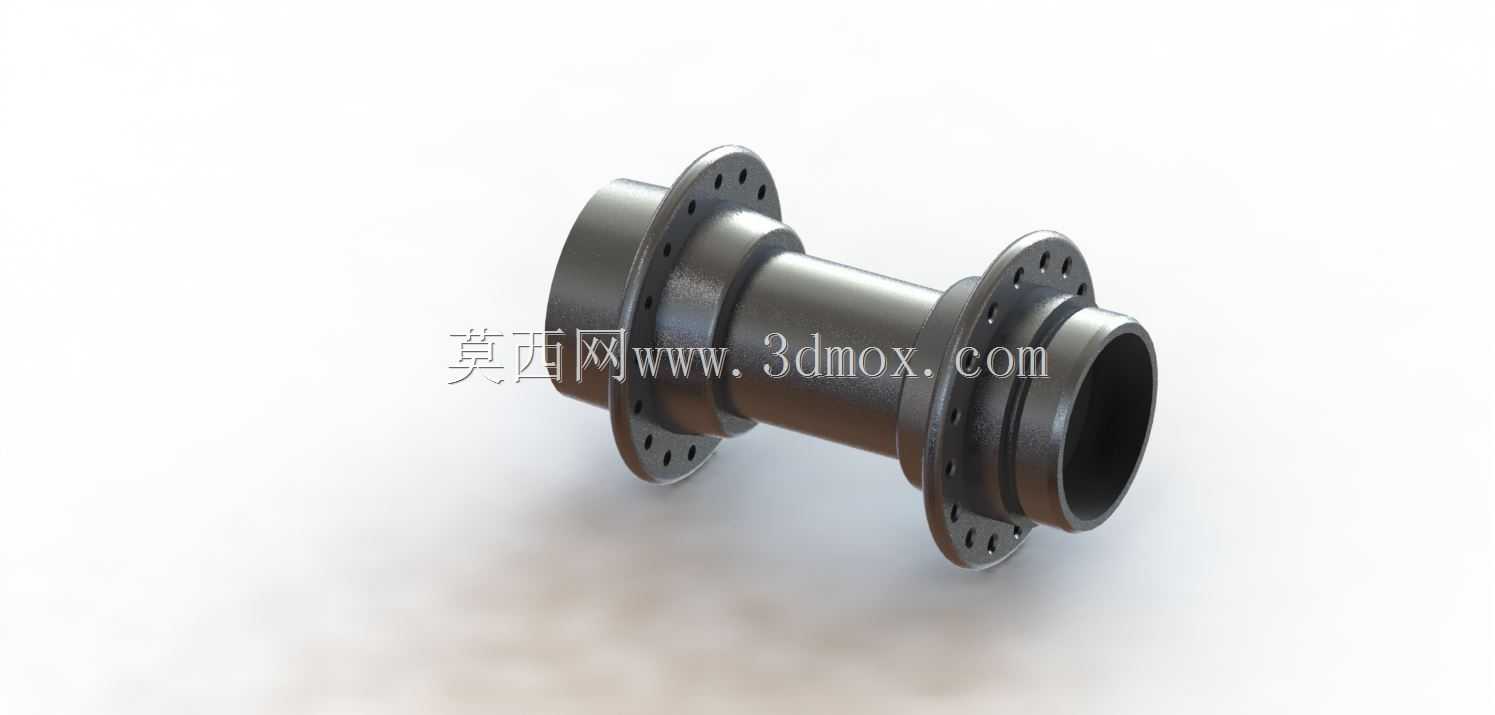

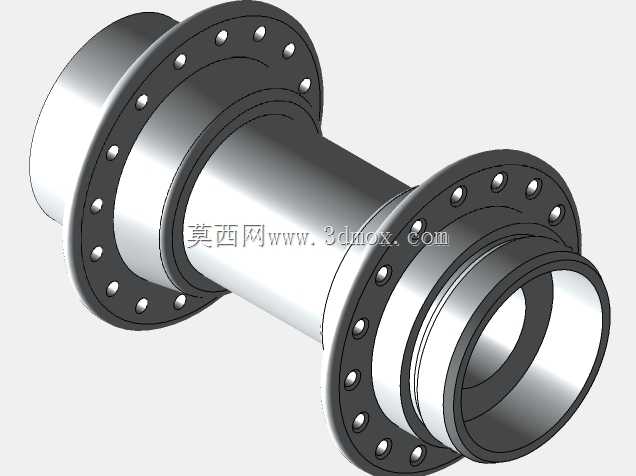

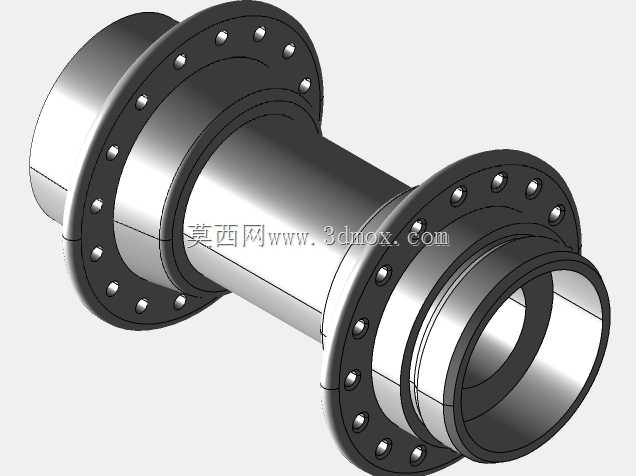

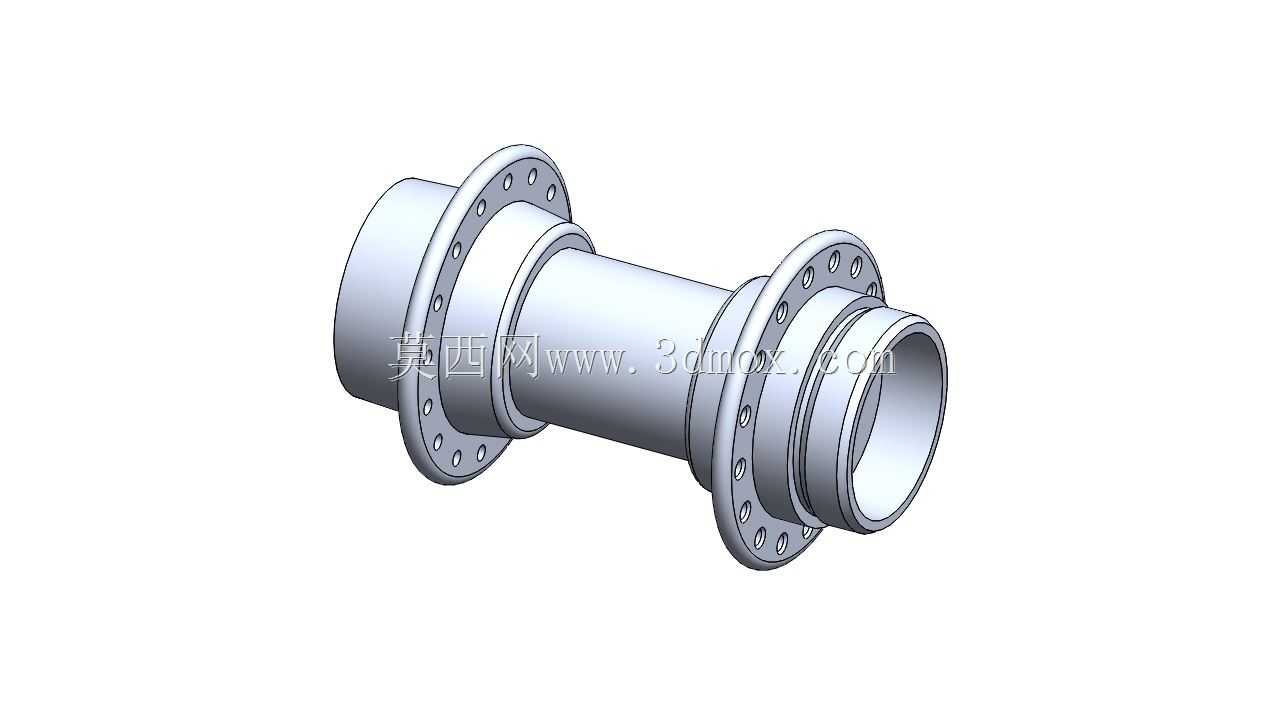

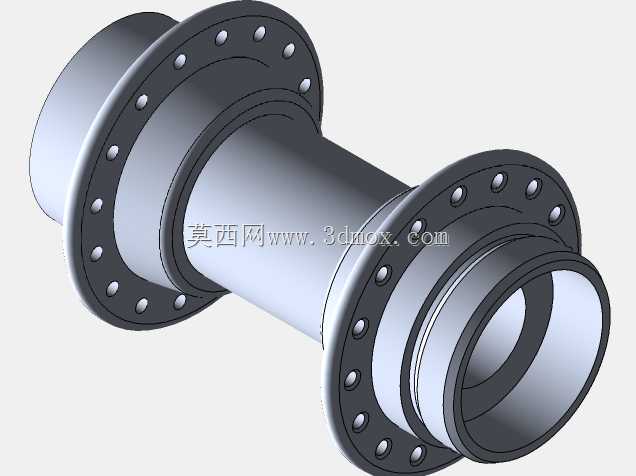

这款定制后花鼓主要应用于中高端运动自行车、定制改装自行车的后轮组装配场景，作为轮组核心的承载传力部件，承担着连接辐条、支撑后轮轴、传递骑行驱动力的核心作用，直接影响轮组的转动顺滑度、承载强度与骑行可靠性。设计阶段优先选用Alumec或7075铝合金作为主体加工材料，这类高强度铝合金具备优异的比强度与抗疲劳性能，相比传统钢制花鼓能大幅降低轮组转动惯量，同时可通过阳极氧化工艺实现黑、蓝等不同外观配色，兼顾性能与个性化改装需求。辐条安装位默认设置32个辐条孔，孔位沿两端法兰盘均匀圆周分布，法兰盘的直径、孔位节圆尺寸经过受力校核，能匹配常规编法的辐条拉力分布，避免应力集中导致的法兰开裂问题；设计时也预留了辐条数量调整空间，可根据使用需求扩展为36辐的常规重载配置，适配通勤、长途骑行等更高承载需求的场景。花鼓两端的轴档结构匹配标准6200 2RS型深沟球轴承，轴承安装位的公差设计采用基孔制过渡配合，既保证轴承内圈与轴体、外圈与花鼓壳体的装配紧密度，又避免过盈量过大导致的轴承转动卡滞，双侧带密封圈的轴承能有效阻挡骑行过程中的泥水、沙尘侵入轴承滚道，延长维护周期。花鼓一端设计有Fg.34.8规格24TPI的60度英制自行车专用螺纹，用于匹配飞轮安装座的锁紧结构，螺纹公差符合自行车行业通用装配标准，能兼容市面主流的卡式、旋式飞轮安装需求，无需额外改装即可适配不同变速等级的传动套件。整体外形采用阶梯轴式中空结构，中空内腔可穿过后轮快拆杆或实心轴，两端轴肩的定位尺寸严格匹配自行车后叉的开档安装边界，能直接装入标准规格的自行车后叉端，无需调整叉脚间距。法兰盘与主体轴身的过渡位置采用圆角卸荷结构，避免截面突变带来的应力集中，在长时间颠簸骑行、大发力踩踏的工况下，能有效降低结构断裂风险。
