螺旋千斤顶机械结构三维设计作品

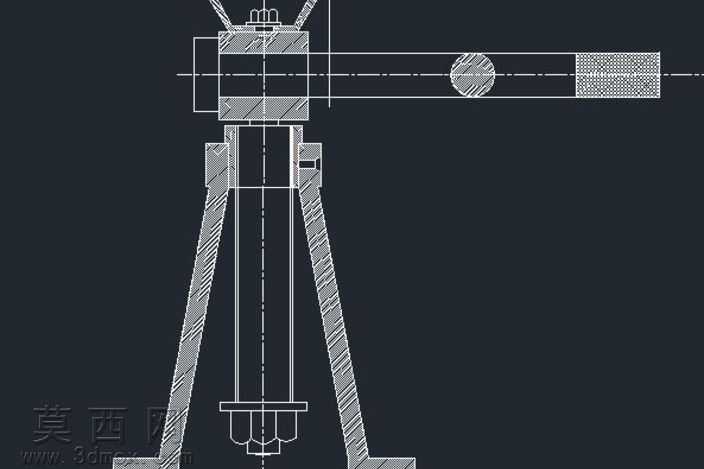

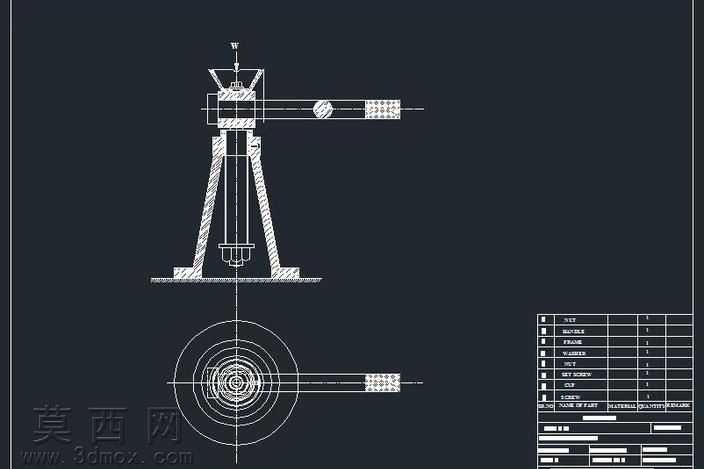

本作品为螺旋千斤顶的三维结构设计，建模过程严格遵循机械设计规范，先从核心的螺纹传动副入手搭建整体框架：首先绘制梯形传动螺杆的基准轮廓，通过螺旋扫描特征生成符合传动精度要求的梯形螺纹牙型，保证螺杆与铜螺母的配合间隙符合起重承载的公差要求，避免顶升过程中出现卡滞或滑牙风险。随后搭建支架主体结构，采用对称式锥形支撑腿设计，通过拉伸、拔模、筋特征添加完成支撑壳体的建模，在底座位置添加防滑纹理与安装定位孔，保证设备承载时的结构稳定性，支撑腿的壁厚经过受力校核，可满足额定顶升载荷下的强度要求，不会出现形变开裂问题。接下来完成顶部托座、摇柄组件的建模：顶部托座设计有防滑凹槽与圆弧过渡面，避免顶升重物时出现滑脱，托座与螺杆顶端采用推力球轴承配合，降低转动阻力；摇柄部分采用穿销式可转动结构，手柄位置添加滚花纹理提升操作摩擦力，摇柄与螺杆的连接位置设计有防脱销结构，避免操作过程中摇柄脱落。建模完成后对各零部件进行装配约束，添加同轴、重合、螺纹配合等约束关系，模拟真实的装配逻辑，可实现螺杆升降的运动仿真，直观展示螺旋顶升的传动过程。材质配置上，支撑壳体与底座采用灰铸铁材质，添加铸铁磨砂纹理体现厚重的金属质感；传动螺杆采用调质合金钢材质，赋予金属抛光质感并做表面发蓝处理效果；铜螺母添加黄铜材质表现耐磨特性；摇柄手柄部分采用橡胶材质，添加颗粒纹理提升真实感。渲染阶段采用工业产品展示常用的三点布光，主光从侧上方打亮主体结构，辅光补全暗部细节避免死黑，背光勾勒零件轮廓突出结构层次，背景采用深灰色纯色背景突出机械结构的线条感，同时生成对应的工程视图，包含全剖视图、俯视图、零件明细栏，清晰展示内部传动结构与各零件的装配关系，完整还原螺旋千斤顶的机械原理与结构细节，可用于机械原理教学、产品结构参考等场景。
