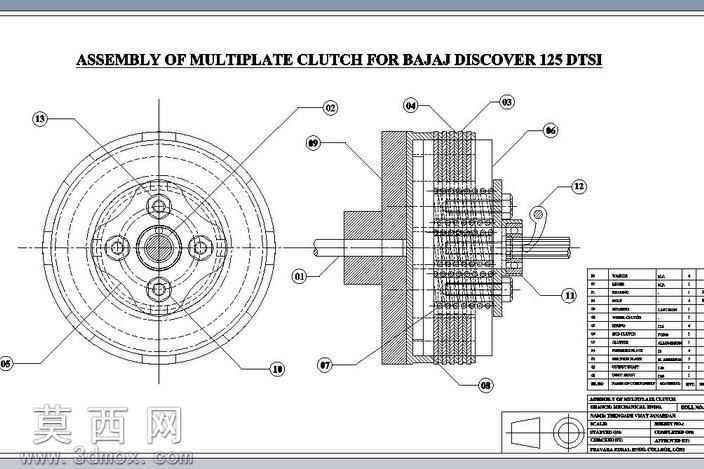

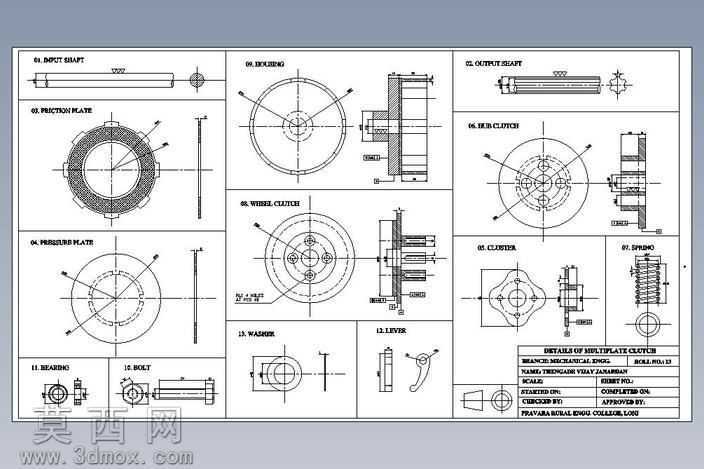

多片式摩擦离合器全套结构设计图纸

本套多片离合器设计依托三维建模软件完成全参数化构建，建模过程严格遵循机械设计规范，对离合器的输入轴、输出轴、摩擦片组、压盘、分离杠杆、压紧弹簧、壳体、轴承、锁紧螺栓等全部零部件进行1:1精准建模，每一个零件的尺寸公差、形位公差都对应工程图标注要求设定，确保三维模型与二维工程图的参数完全匹配。建模阶段首先搭建整体装配骨架，明确动力输入到动力输出的同轴度基准，再逐个完成零件建模：轴类零件采用旋转特征结合键槽、退刀槽、轴肩的切除拉伸完成，还原花键结构的齿形参数保证传动配合精度；摩擦片采用环形基体加摩擦层的分层建模，区分主动摩擦片与从动摩擦片的外齿、内槽结构，还原摩擦片表面的油槽设计以满足湿式离合器的散热润滑需求；压紧弹簧采用螺旋扫描特征建模，设定准确的线径、中径、节距与有效圈数，匹配设计所需的压紧力参数；分离杠杆、拨叉类零件采用草图绘制轮廓后拉伸切除的方式构建，还原铰接孔的位置精度与杠杆传动比，保证分离行程的设计要求。装配阶段按照实际装配顺序添加配合约束，输入轴与壳体轴承位添加同轴心配合，摩擦片组依次添加轴向滑动配合保证离合动作的顺畅性，分离机构添加铰接配合与行程限位，还原离合器接合、分离的完整运动逻辑，可在软件中实现运动仿真，验证摩擦片压紧、分离过程中无卡滞、无干涉。材质赋予阶段根据零件实际工况设置对应材质：轴类零件采用调质合金钢材质，摩擦片采用基体钢加粉末冶金摩擦层的复合材质，壳体采用铸铁材质，弹簧采用弹簧钢材质，轴承采用轴承钢材质，不同材质通过渲染参数调整区分金属光泽、表面粗糙度，让模型视觉效果贴近真实零件。整套设计覆盖多片离合器的全部零件与装配关系，结构设计紧凑，通过多组摩擦片的叠压实现大扭矩传递，分离杠杆的布置保证压紧力均匀分布，弹簧布局提供稳定的接合压紧力，可用于机械传动系统的教学演示、传动方案选型参考以及同类离合器产品的设计优化参考，完整的零件结构与装配逻辑能够帮助使用者快速理解多片离合器的工作原理与结构组成。
