固定翼民用运输机机身结构设计方案

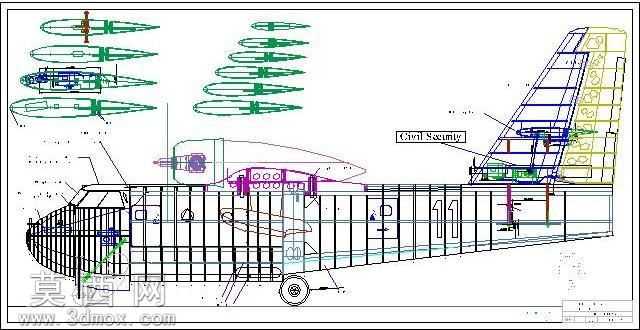

本作品为固定翼民用运输机的完整结构设计方案，建模阶段围绕上单翼涡轮螺旋桨运输机的真实气动与结构逻辑展开，首先以机身纵向中轴线为基准搭建主框架，严格遵循真实运输机的长径比划定机头驾驶舱、中部客货舱、尾部尾翼连接段的比例边界，机身蒙皮下方的横向隔框、纵向长桁结构均按照航空结构设计规范排布，清晰呈现半硬壳式机身的受力传递路径。建模过程中对机头领航舱的曲面弧度、风挡的倾斜角度做了精准拟合，保证气动外形的合理性；中部舱段预留了舷窗、舱门的安装位置，内部支撑结构的排布兼顾减重与结构强度需求，主起落架舱的位置、起落架支柱的收放路径也做了完整的结构预留，符合真实运输机的起落架布局逻辑。尾翼部分采用常规布局设计，垂直尾翼与水平尾翼的翼型、肋板结构完整呈现，方向舵、升降舵的铰接位置清晰标注，尾翼上的民用安全标识也做了对应设计。动力段的发动机短舱、螺旋桨结构按照涡桨发动机的真实外形建模，短舱与机翼的连接结构、机翼内部的翼梁、翼肋排布均在图纸中完整展示，同时配套呈现了多组不同视角的翼型截面、机身截面线稿，清晰展示不同位置的截面轮廓变化，为后续的模型细化、实体建模或者实体模型制作提供精准的尺寸参考。整体设计兼顾气动合理性与结构可实现性，所有结构线条的排布均服务于真实的航空设计逻辑，既可以作为航空爱好者制作实体航模的结构参考，也可作为航空结构教学的演示素材，帮助理解固定翼运输机的内部构造与受力逻辑。
