二战川崎Ki61战斗机三维建模作品

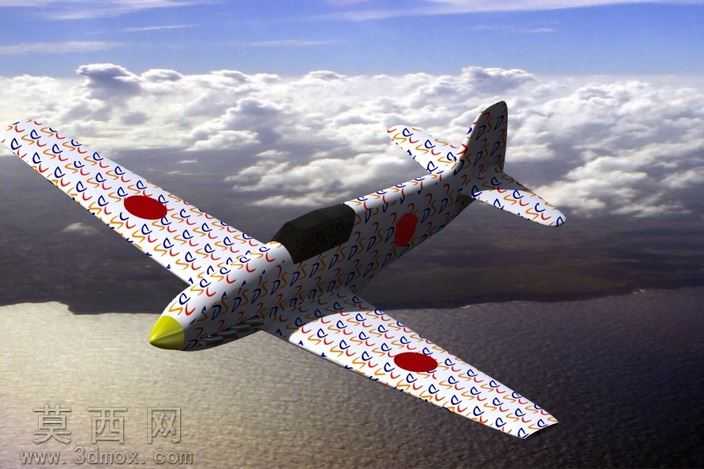

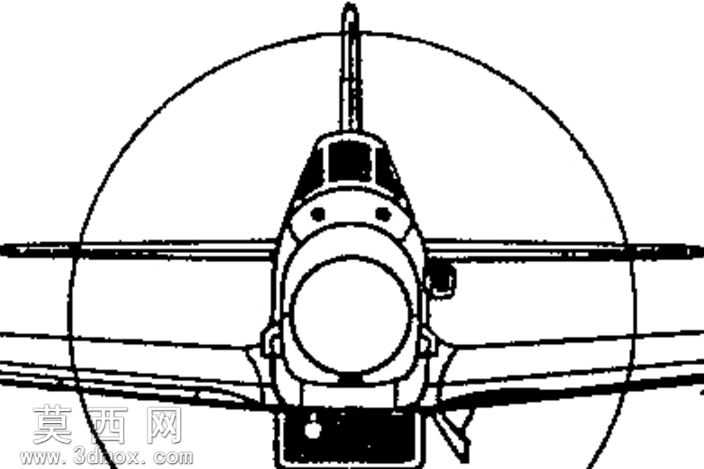

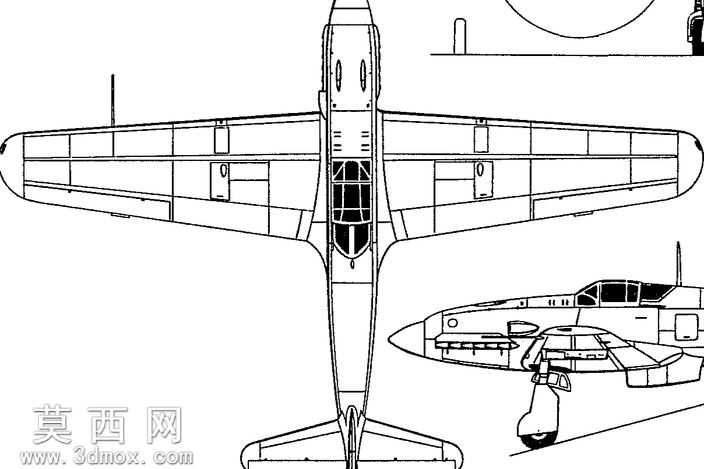

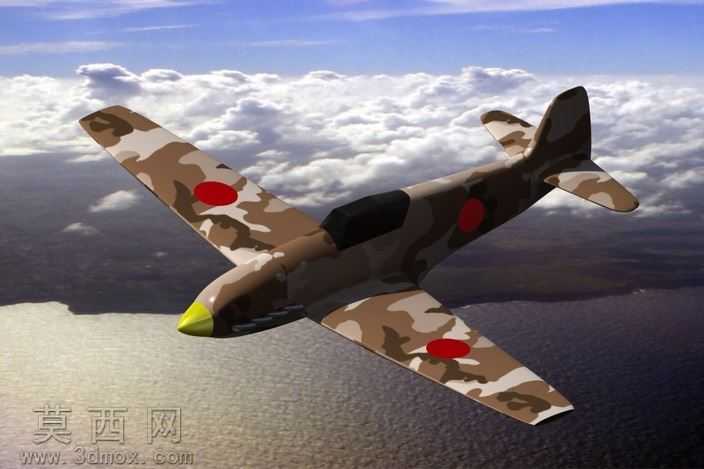

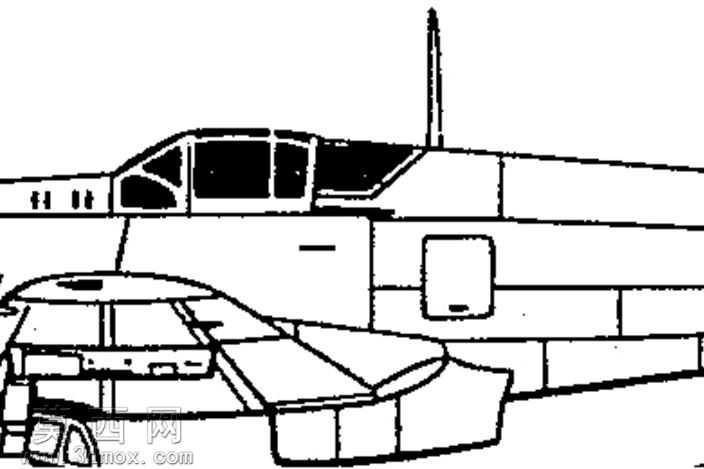

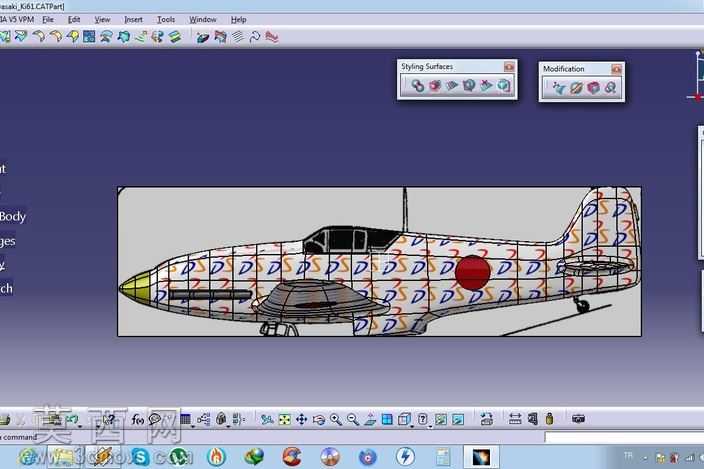

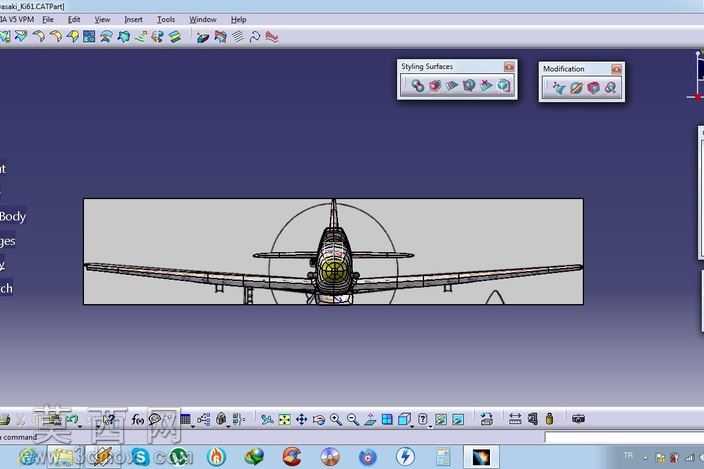

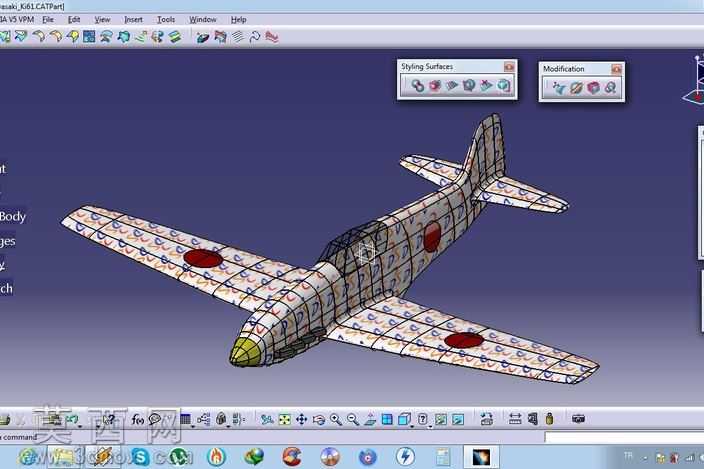

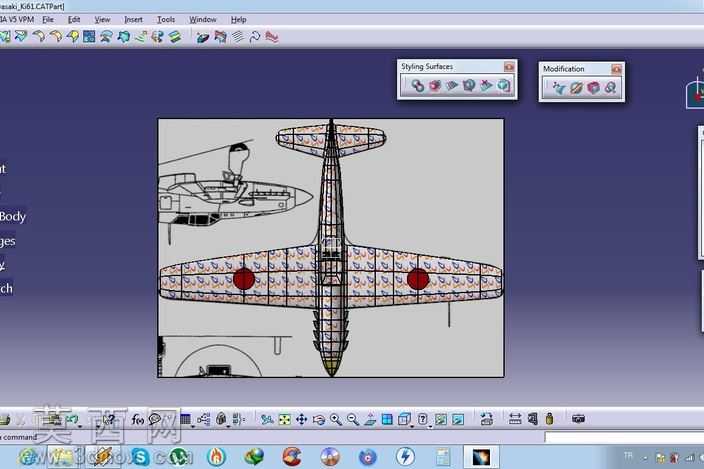

本作品为二战时期日本川崎Ki61“飞燕”战斗机的三维数字模型，建模阶段依托CATIA的Imagine and Shape创成式外形设计工作台完成，整体采用多边形曲面建模结合参数化校准的思路推进。首先参考历史留存的战机三视图、实机测绘资料确定整体比例，先勾勒机身主体的流线型轮廓曲线，以多截面曲面命令生成机身基础曲面，反复调整曲面控制点确保机身从机头引擎段到座舱段、机尾段的过渡顺滑，还原该机型区别于当时日军其他战机的修长液冷引擎机身特征。机翼建模阶段，先构建翼根到翼尖的翼型曲线，还原该机型的层流翼剖面特征，对机翼前缘、后缘的角度进行参数化校准，同时预留出机翼表面机徽的贴合区域，副翼、襟翼的分界处做了曲面拆分处理，还原实机的操纵面结构分界。尾翼部分分别构建垂直尾翼与水平尾翼的曲面，确保尾翼与机身尾部的衔接自然，符合空气动力学的流线特征。材质与渲染阶段，机身主体采用沙漠迷彩分色材质，以棕、褐、沙色三色不规则斑块还原二战时期日军该型战机的迷彩涂装，机徽部分采用高饱和度正红色圆形材质，与迷彩底色形成清晰区分；机头螺旋桨整流罩采用亮黄色金属漆材质，座舱盖部分采用半透明深色亚克力材质，模拟实机座舱的玻璃通透效果与边框结构。渲染场景选择高空云层环境，添加高空自然日光与环境反射效果，调整材质的粗糙度、金属度参数，让迷彩蒙皮的哑光质感、机徽的平整印刷质感、机头整流罩的半光泽金属质感形成层次区分，同时通过光影投射突出机身曲面的结构起伏，完整还原战机在高空飞行状态下的视觉效果。模型结构上完整还原了该机型的下单翼布局、后三点式起落架收纳结构、机腹副油箱挂载点的基础外形，所有曲面均经过连续性检查，无破面、重叠面问题，可用于军事动画制作、航空科普展示、战史研究可视化等场景。
