复古NACA翼型滑翔机航模三维设计

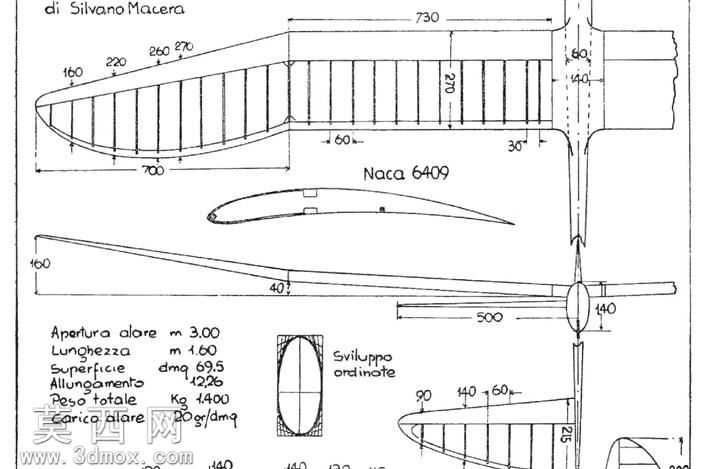

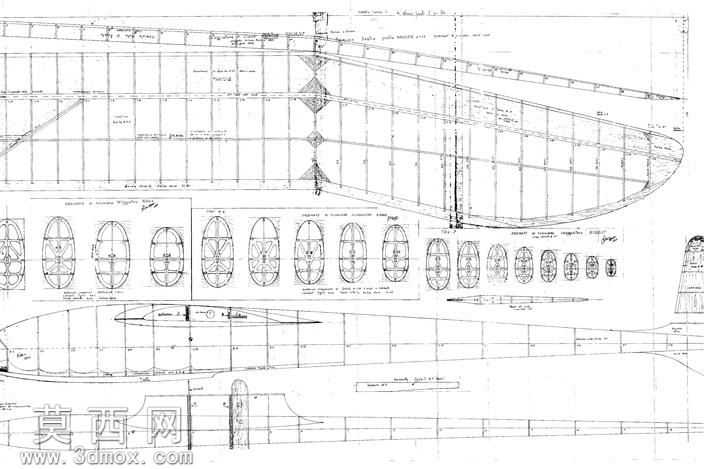

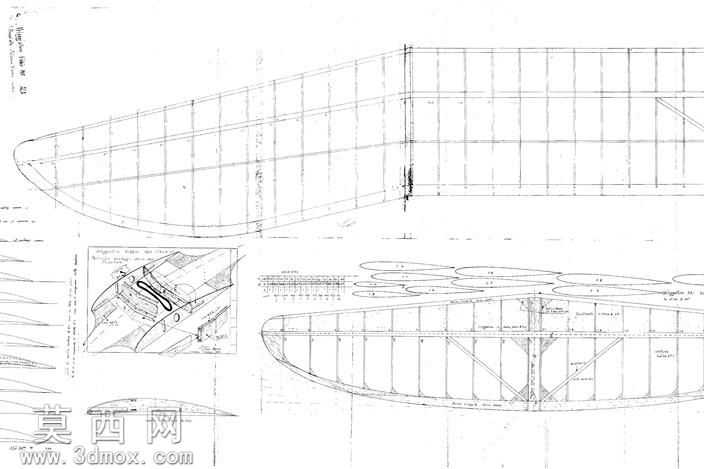

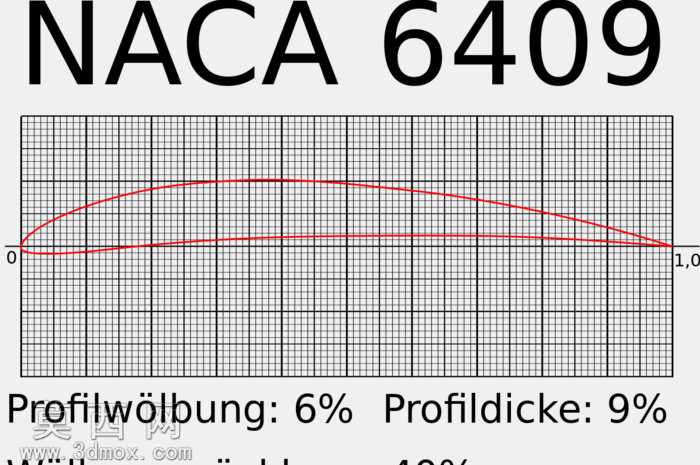

本模型为复古手掷滑翔机航模的三维设计成果，建模过程严格参照1945年经典滑翔机的原始工程图纸进行1:1比例还原，首先通过三维建模软件导入二维标注图纸作为参考基准，依次完成机身、主翼、尾翼、翼台连接结构的轮廓草绘，针对主翼部分严格遵循NACA6409翼型的坐标参数进行曲面放样，通过多截面曲面命令生成顺滑的翼面曲面，确保翼型的气动外形精度符合原始设计要求，避免曲面出现褶皱、曲率突变等影响气动性能的问题。建模过程中对机身的流线型轮廓进行曲率连续处理，从机头到翼台位置的过渡曲面做G2连续约束，保证整体外形的流畅度，尾翼部分按照图纸标注的40度安装角进行定位装配，水平尾翼与垂直尾翼的连接位置做一体化结构设计，减少后续拼接的公差问题。结构设计上，主翼采用分段式翼肋排布结构，按照图纸标注的翼肋间距参数逐一创建翼肋实体，翼梁部分做轻量化的减重槽设计，在保证结构强度的前提下降低整体模型重量，适配手掷滑翔机的飞行重量要求。材质设置方面，机身主体赋予轻质巴尔沙木材质，调整材质的纹理方向与木纹粗糙度参数，还原航模常用的轻木质感，翼面部分覆盖透明热缩膜材质，设置适当的透明度与反光参数，模拟真实航蒙皮的质感，金属连接件部分赋予哑光铝合金材质，调整金属粗糙度与金属度参数，还原小五金件的真实质感。渲染阶段采用柔和的自然光环境，设置侧上方主光源搭配底部补光，避免翼面曲面出现过曝或死黑区域，多角度展示滑翔机的整体气动外形与结构细节，同时保留原始图纸的尺寸参数对应关系，方便后续进行3D打印制作或者实体航模的加工参考，整体建模过程严格遵循航空模型的设计逻辑，兼顾气动外形精度与结构可实现性，既还原了经典老航模的设计特征，也为航模爱好者提供了可直接复用的三维参考模型。
