FSAE赛车悬架U型安装吊耳结构设计

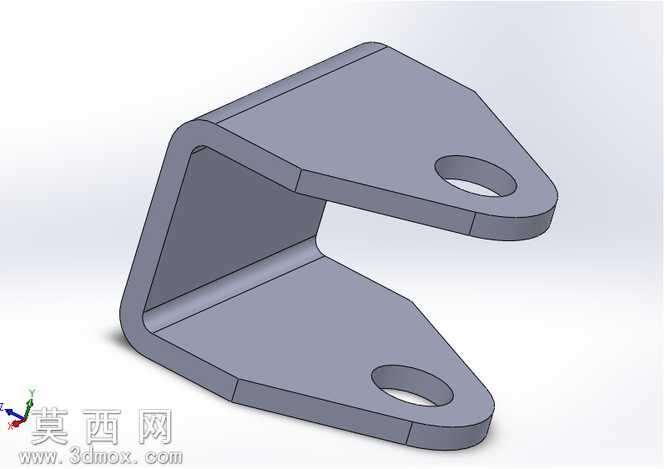

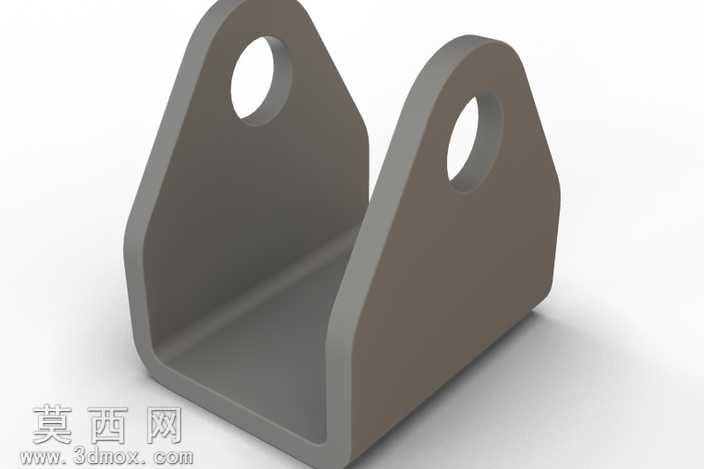

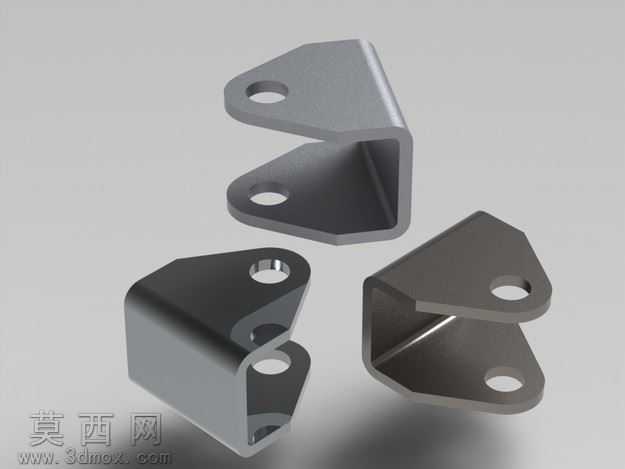

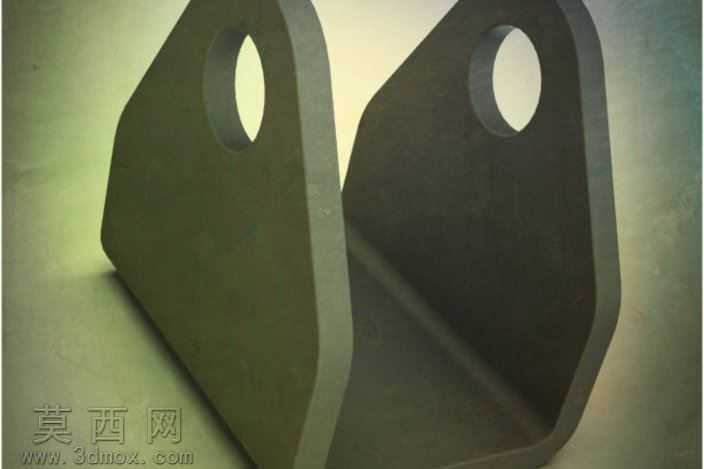

本模型为FSAE方程式赛车所用的悬架安装吊耳构件，采用三维参数化建模方式完成全流程设计，建模过程中以实际赛事装车的安装尺寸、承载需求为核心依据，先绘制构件的基准草图，精准定位两个安装孔的中心距、安装面的轮廓尺寸，再通过拉伸、倒圆角、折弯特征生成实体结构，全程保证各特征的参数可关联修改，方便后续根据实车测试的受力数据调整板材厚度、孔位偏移量。模型的结构采用U型折弯一体式设计，上下两个安装耳片呈对称分布，耳片端部做圆弧过渡处理，既避免尖锐边角带来的应力集中问题，也能减少安装过程中与周边悬架杆件的干涉风险；折弯处采用大圆角过渡，匹配板材冲压折弯的工艺要求，避免实际加工时出现折弯开裂的问题，两个安装孔的孔径按照配套的螺栓规格做适配设计，孔边缘预留足够的压紧面宽度，保证螺栓锁紧后的连接可靠性。材质设定上选用赛车常用的高强度铝合金材质，渲染时赋予哑光金属质感，还原真实构件的表面处理效果，通过环境光影调整清晰展现构件的折弯弧度、孔位细节与轮廓形态，直观呈现各部分的结构比例。设计过程中充分考虑构件的受力特性，作为悬架系统的承载连接件，需要传递车轮与车架之间的多向载荷，因此在耳片与折弯连接的位置做了局部加厚的结构优化，在控制整体重量的前提下提升结构强度，避免赛事工况下出现构件变形、断裂的问题；同时整体结构采用等厚板材成型的设计思路，适配激光切割、冲压折弯的常规加工工艺，不需要复杂的机加工工序即可完成生产，有效降低小批量试制的成本与周期。建模完成后对构件做了装配干涉校验，确认吊耳与悬架摆臂、车架安装座、锁紧螺栓的配合间隙符合装配要求，各安装面的平面度满足连接锁紧的精度需求，能够直接用于后续的整车装配仿真、有限元受力分析环节，为FSAE赛车悬架系统的设计迭代提供精准的三维数模支撑。
