FSAE赛车悬架U型双耳连接固定支架

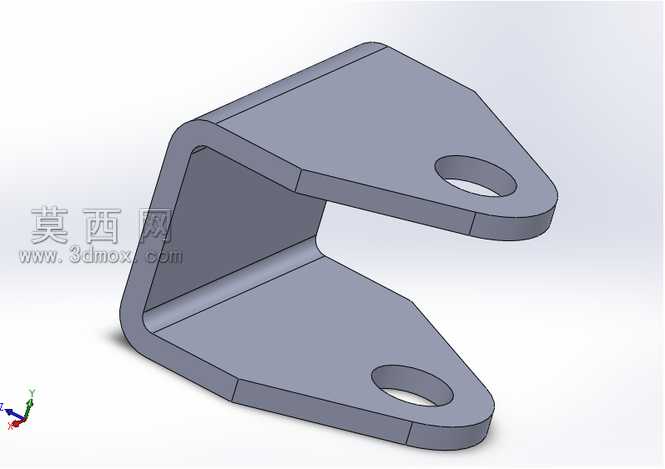

本作品为FSAE方程式赛车悬架系统所用的U型双耳连接固定支架，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，以基准面先行的思路搭建特征树：首先以前视基准面绘制支架的整体轮廓草图，通过拉伸凸台生成支架的基础实体，再对U型弯折区域添加等半径圆角特征，消除应力集中的直角结构，匹配实际钣金折弯或铣削加工的成型特性。模型的两个安装耳片采用对称式结构设计，分别在上下耳片的对应位置绘制同心圆草图，通过拉伸切除生成同轴的安装通孔，孔口位置添加了微小的倒角特征，既去除加工毛刺，也便于安装时销轴的顺利导入。材质设定选用赛车悬架零件常用的45号钢材质，在渲染环节调整了金属材质的粗糙度参数，模拟钢制零件经喷砂氧化后的哑光金属质感，同时添加了柔和的环境光源，从多个角度投射光线，清晰呈现支架的弯折弧度、耳片轮廓与孔位结构，避免阴影遮挡关键结构细节。结构设计上，该支架采用一体化弯折的U型结构，上下两个平行的耳片可实现与悬架摆臂、减震器组件的铰接连接，弯折形成的中空区域为连接部件预留了充足的活动空间，避免运动过程中发生结构干涉；耳片末端采用圆弧收边设计，在保证结构强度的前提下削减了零件的冗余重量，契合赛车轻量化的设计需求。建模过程中对所有特征添加了几何约束与尺寸关联，安装孔的中心距、耳片厚度、弯折圆角半径等关键参数均可通过全局变量快速调整，能够适配不同悬架布局的安装需求，模型特征树条理清晰，无冗余特征与外部参考，可直接导出工程图用于数控铣削加工，也可导入有限元分析软件开展静力学强度校核，验证不同工况下支架的应力分布与形变情况，为后续的结构优化提供可靠的三维模型基础。
