标准直齿圆柱传动齿轮三维建模作品

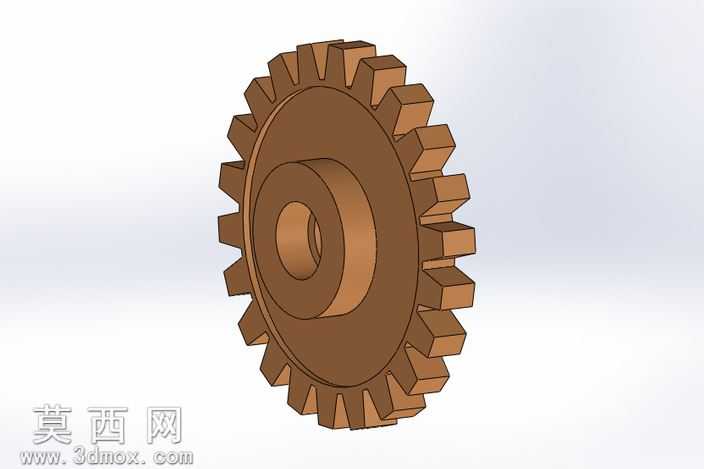

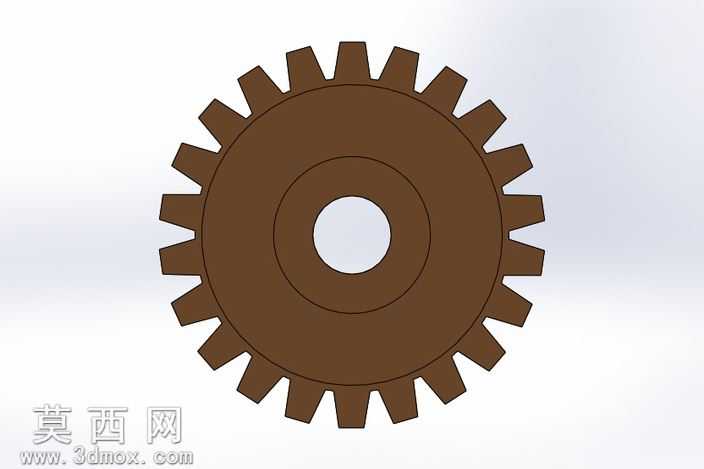

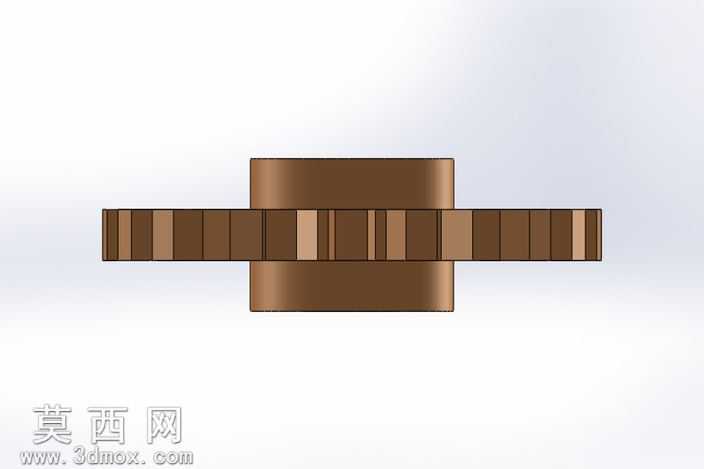

本作品为标准参数化直齿圆柱齿轮三维模型，建模过程严格遵循渐开线圆柱齿轮的设计规范，首先通过齿廓啮合基本定律推导渐开线齿形的数学方程，在三维建模环境中先绘制齿轮的分度圆、齿顶圆、齿根圆基准曲线，通过参数化方程生成精确的渐开线齿廓线段，再结合齿根过渡圆角的设计要求完成单个齿槽的轮廓绘制，通过圆周阵列操作完成全部轮齿的特征生成，保证每一个轮齿的齿距、齿厚、齿形角完全一致，符合机械传动的啮合精度要求。模型主体结构包含轮缘、轮辐、轮毂三个核心部分，轮毂中心设计有标准安装轴孔，轴孔与轮毂外圆、轮缘内圆保持严格的同轴度约束，轮辐采用实心辐板结构，适配中小模数齿轮的受力承载需求，轮齿部分做了齿端倒角的细节处理，避免实际装配啮合过程中出现齿端磕碰、应力集中的问题。材质渲染阶段采用铜质金属材质效果，赋予模型均匀的棕铜色漫反射属性，调整金属粗糙度参数模拟机加工后的金属表面质感，添加柔和的环境漫反射光照，清晰呈现轮齿的立体结构、各部分的台阶过渡特征，让模型的结构层次一目了然。设计过程中充分考虑该类齿轮的实际应用场景，这类直齿圆柱齿轮广泛应用于汽车变速箱、通用机械减速机构中，用于平行轴之间的动力传递，可实现转速的增减与扭矩的传递，建模时严格控制齿形的加工工艺合理性，齿根圆角半径符合强度设计要求，避免传动过程中齿根断裂的风险，整体模型结构完整，特征参数清晰，可直接用于机械结构的装配模拟、运动仿真分析，也可作为机械设计教学过程中齿轮类零件建模的参考范例，帮助理解直齿圆柱齿轮的结构组成与啮合传动原理。
