卡钳盘式制动器摩擦光盘结构设计

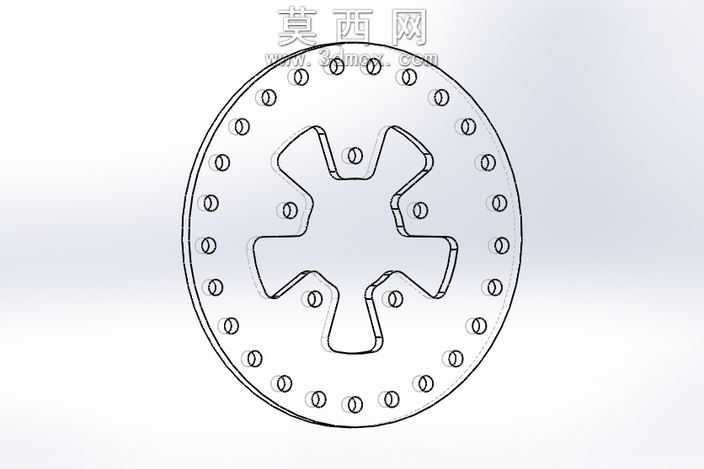

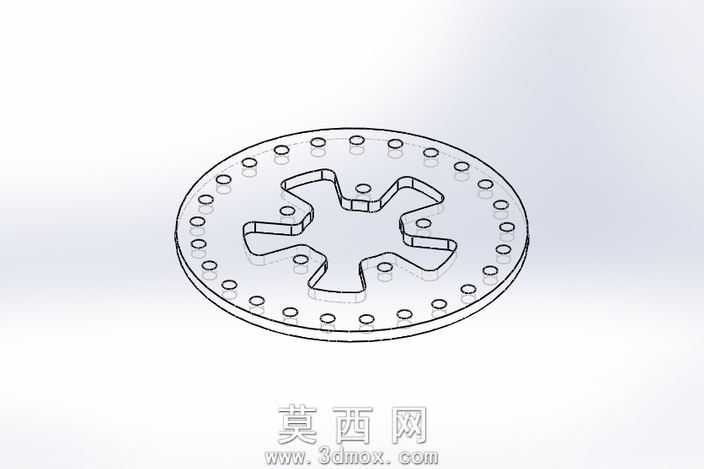

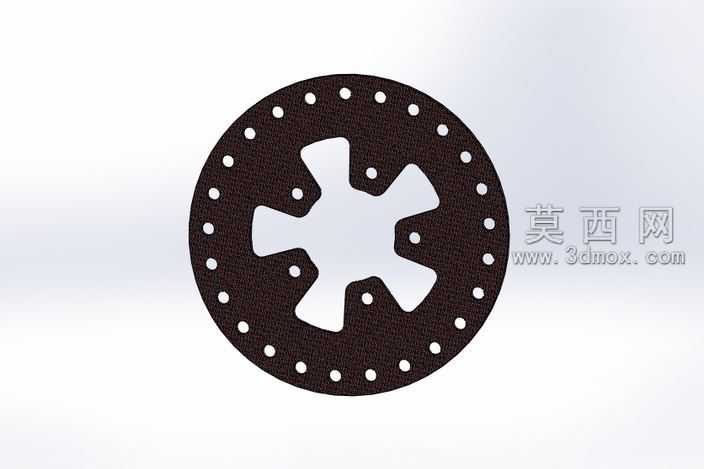

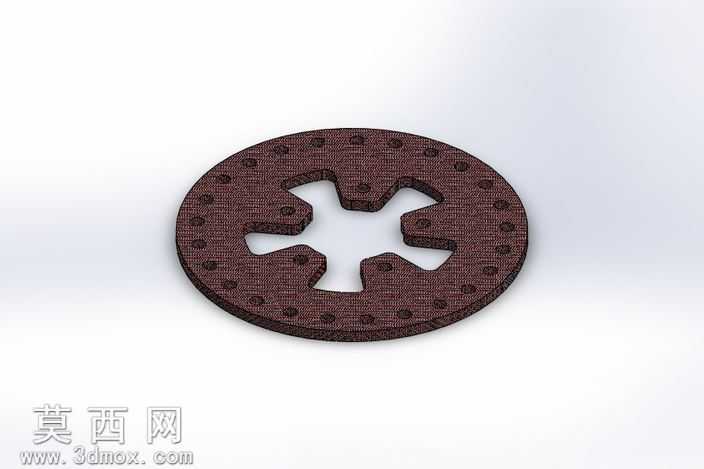

本作品为卡钳盘式制动器配套的制动光盘三维模型，建模阶段以实际车用制动盘的功能参数为核心依据，先通过草图绘制确定整体外圆轮廓基准，再依次完成盘面周向均匀排布的散热孔、中心异形卡合定位结构的特征绘制。建模过程中严格遵循机械配合公差要求，中心异形齿槽的轮廓尺寸完全匹配制动卡钳与轮毂的连接装配标准，周向散热孔采用环形阵列方式排布，保证每一个孔的圆心到盘体中心的距离一致、相邻孔的夹角均等，避免盘体高速旋转时出现动平衡偏差。材质渲染阶段，盘面主体采用高碳耐磨合金钢材质表现，调整材质粗糙度参数还原金属摩擦面的哑光磨砂质感，同时在盘面边缘添加细微的使用磨损纹理，让模型更贴近实际工况下的部件状态，中心卡合区域做了轻微的金属光泽提亮处理，区分装配接触面与摩擦工作面的视觉差异。结构设计上，盘体整体采用等厚圆盘构型，周向密布的通孔一方面可以在制动过程中快速导出摩擦产生的热量，避免高温导致的摩擦系数衰减，另一方面可以及时排出摩擦产生的磨屑，减少磨屑在摩擦面之间的研磨损耗，中心的异形非对称卡合结构，能够在装配时实现周向定位锁止，传递制动扭矩的同时避免盘体与轮毂之间出现相对滑动。设计思路围绕制动部件的核心性能需求展开，在保证盘体结构强度满足制动扭矩承载要求的前提下，通过均匀开孔的方式适当降低盘体自重，同时优化散热通路，提升制动器连续制动的热稳定性，整体模型的所有特征参数均经过干涉校验，可直接用于制动器总成的装配模拟、运动仿真以及后续的工程图转化。
