科幻风格NN-14爆能手枪结构设计

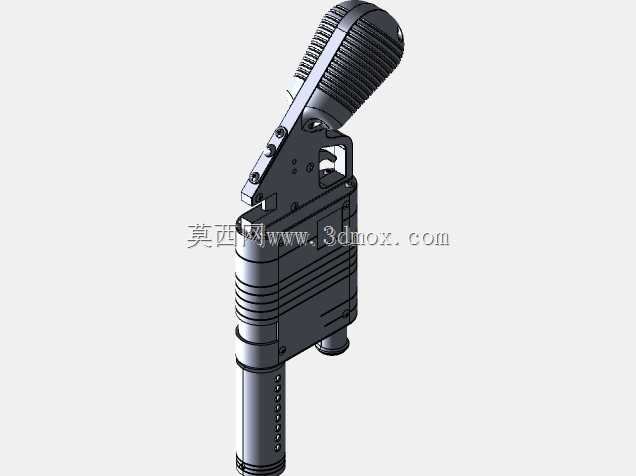

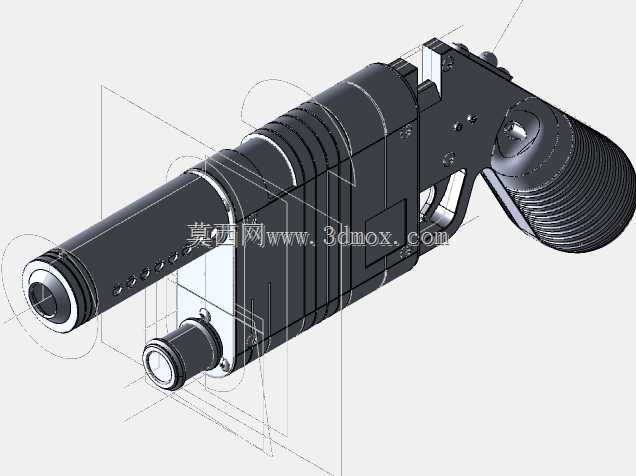

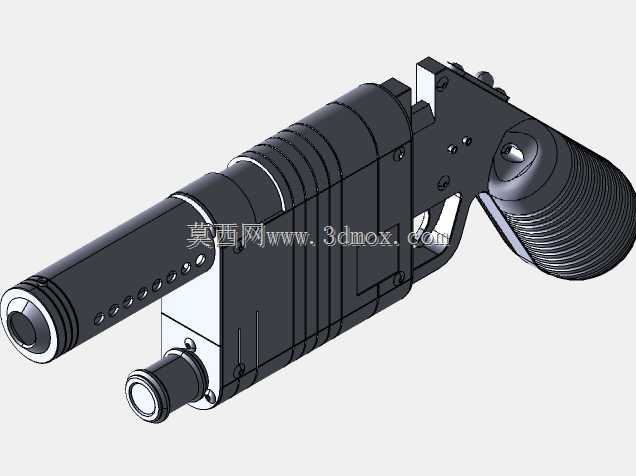

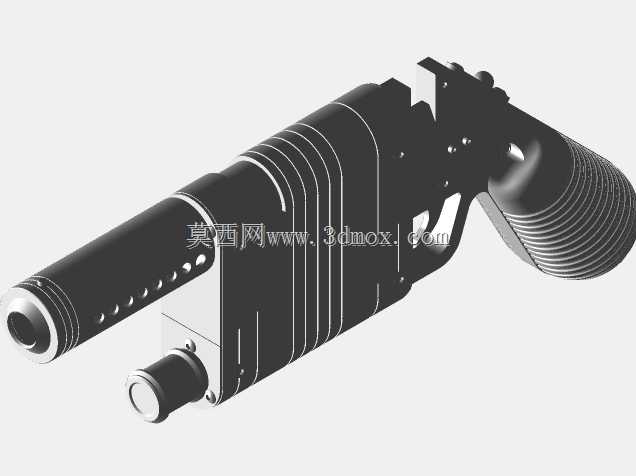

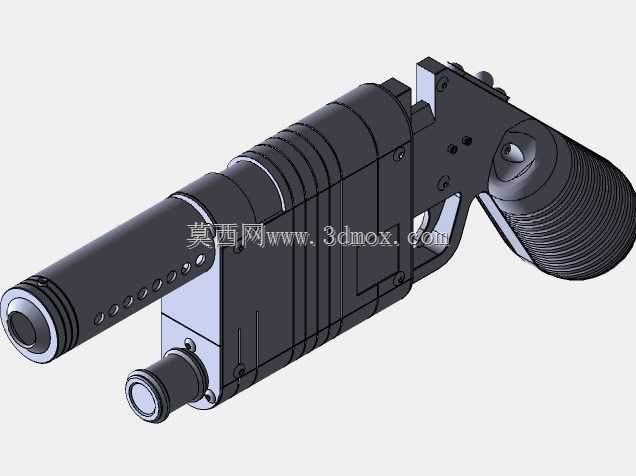

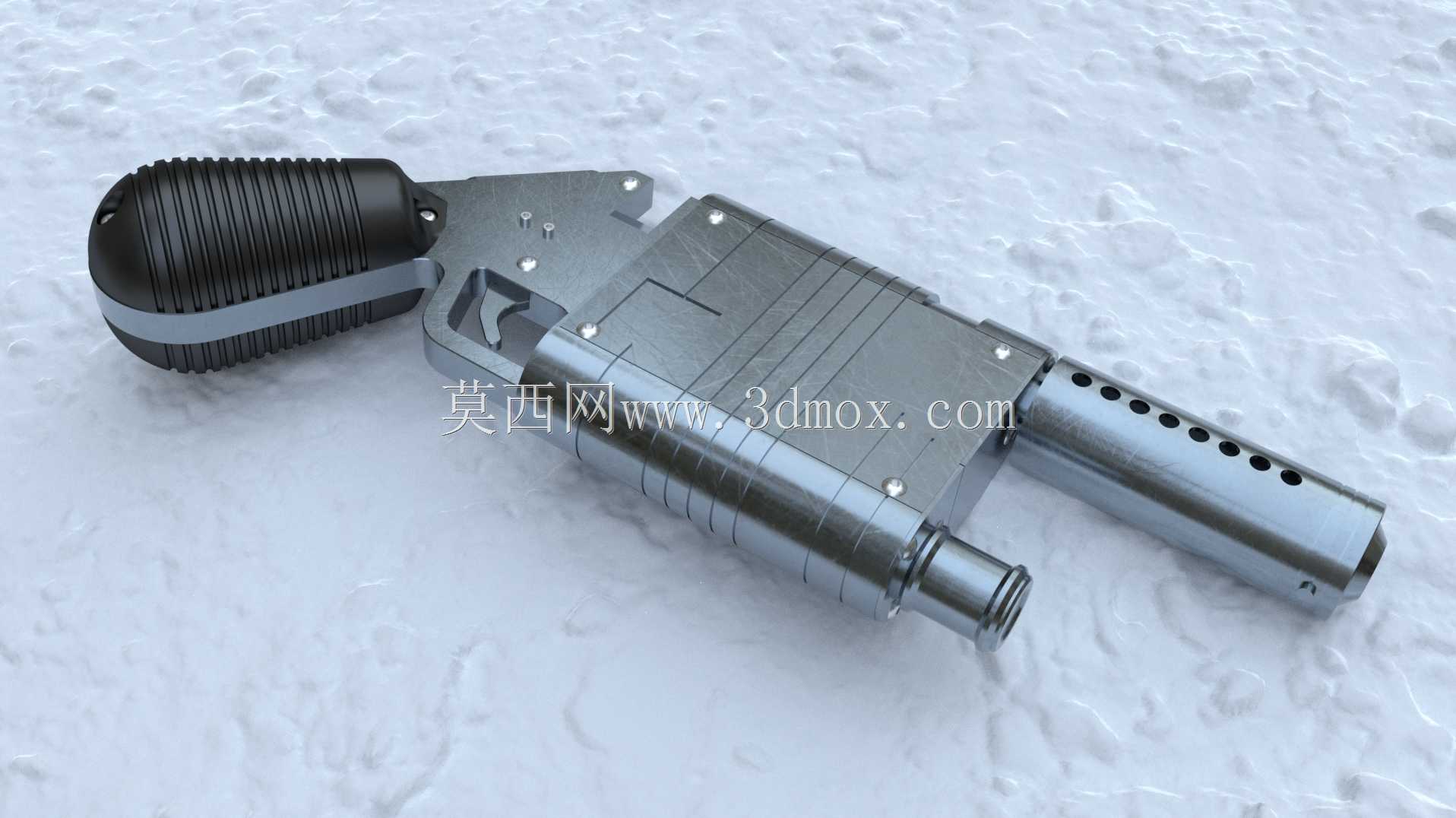

这款爆能手枪的结构设计参考了科幻影视IP中单兵能量武器的设定，在做三维结构搭建时，首先要兼顾手持握持的人机工程边界，握把部分做了环绕式防滑纹理设计，握持区域的周长控制在适配成年男性手掌抓握的尺寸范围，握把与枪身主体的连接采用铰接式快拆结构，方便后续做内部腔体的结构拆分，适配道具制作时的内部走线、发光模块安装需求。枪身主体采用分段式拼接结构，每一段壳体都设计了对应的定位销孔与螺丝安装柱，装配时可以通过定位销快速对齐各段壳体，避免装配错位，外露的固定螺丝做了沉头处理，保证外表面的平整质感，不会破坏整体的金属做旧视觉效果。前端的发射管部分设计了多组散热孔结构，这些孔洞并非装饰性结构，在实体道具制作时可以作为发光模块的透光孔，同时也能平衡枪身前后段的重量，避免整枪重心过于靠后影响手持展示的平衡感。扳机区域做了镂空式的扳机护圈结构，护圈的边缘做了圆角过渡处理，避免握持时剐蹭手指，扳机的转动轴位置预留了标准的扭簧安装槽，可直接适配常规尺寸的复位扭簧，实现扳机的按压复位动作。从应用场景来看，这类结构模型主要用于影视道具的3D打印制作、cosplay装备的定制生产，也可作为科幻题材游戏的武器资产原型，在结构设计时特意将所有壁厚控制在1.5mm以上，满足FDM打印的最小壁厚要求，同时各拼接段的拆分位置都避开了外观的细节纹理区域，减少后期打磨拼接缝的工作量。枪身顶部的导轨结构预留了标准的附件安装槽位，可根据需求加装瞄准镜等战术附件，拓展道具的展示形态。整体外形的比例经过多轮调整，握把角度与枪身轴线的夹角控制在115度左右，符合真实枪械的握持角度习惯，即使长时间手持也不会产生明显的不适感，各部件的安装边界都做了公差预留，拼接处的单边间隙控制在0.1mm，既保证装配的顺畅度，也不会出现明显的拼接缝隙影响外观质感。
