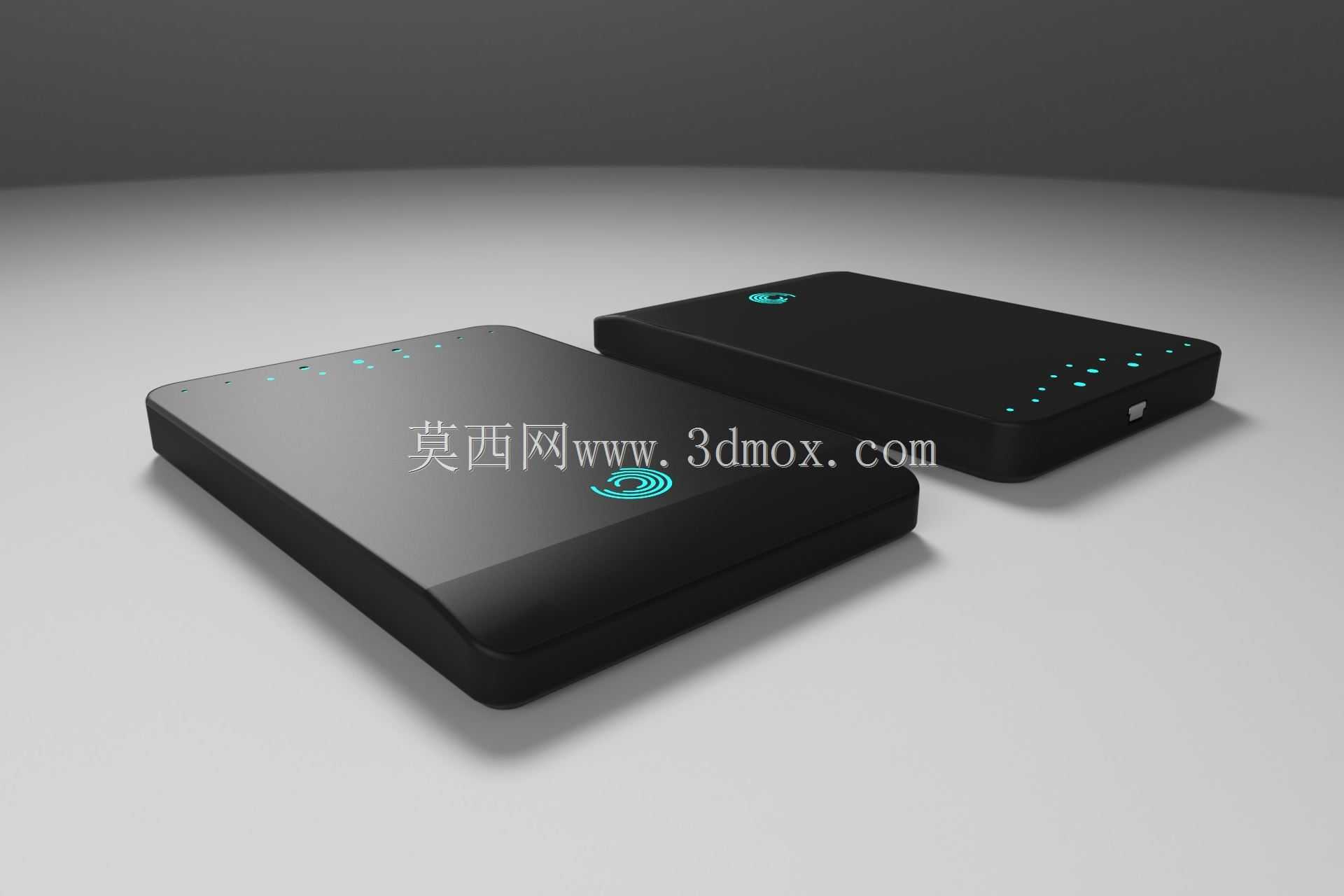

希捷Freeagent外置USB移动硬盘结构设计

日常做消费电子结构建模时，外置移动硬盘的壳体设计是很典型的小型数码结构案例，这次的希捷Freeagent系列USB硬盘模型，还原了量产机型的完整结构细节。从实际应用场景看，这类外置硬盘主要面向个人用户数据备份、设计从业者大文件跨设备传输、户外拍摄素材临时存储等场景，需要兼顾便携性、抗摔防护与散热表现，建模时需要把这些实际使用需求拆解到每一处结构细节里。

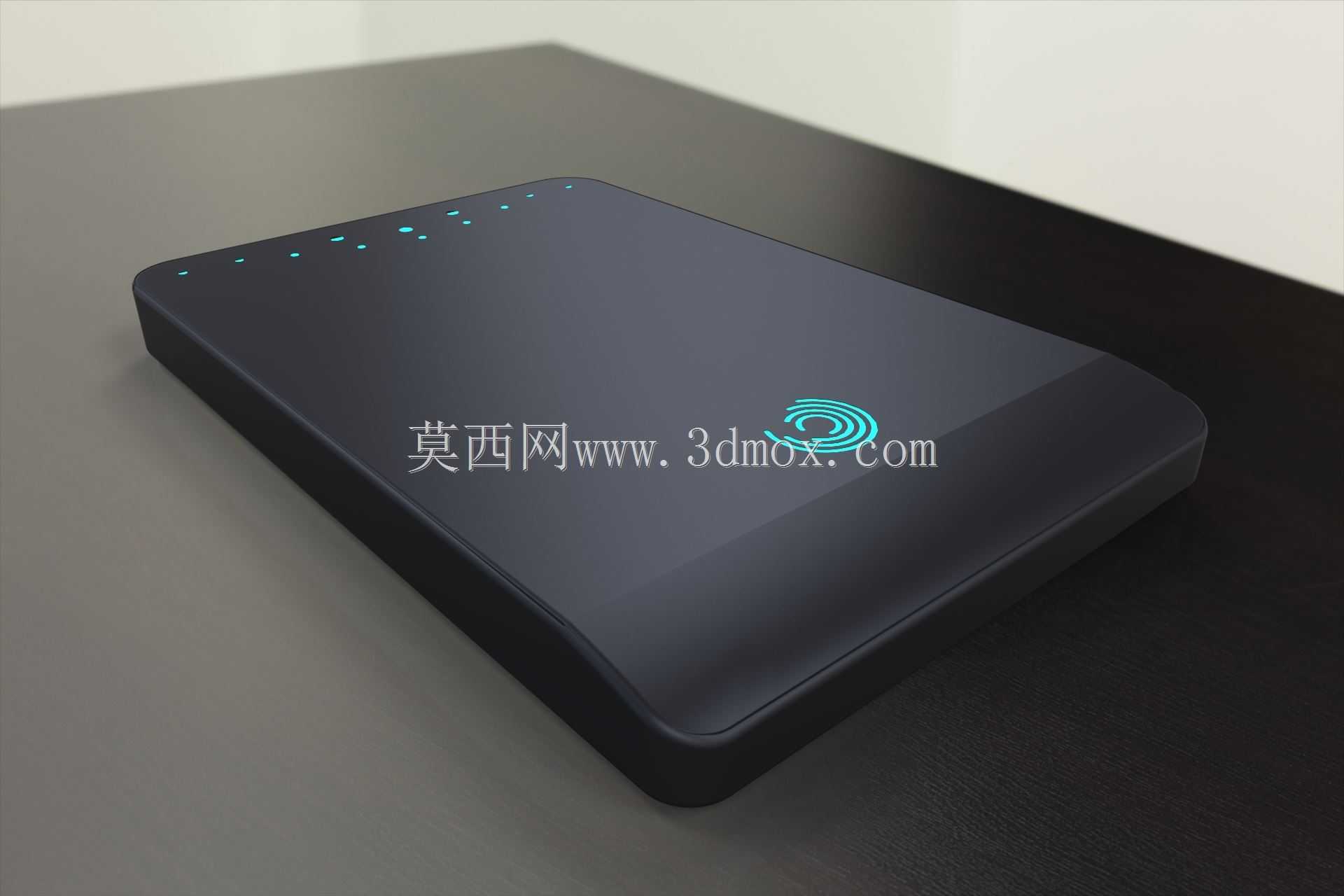

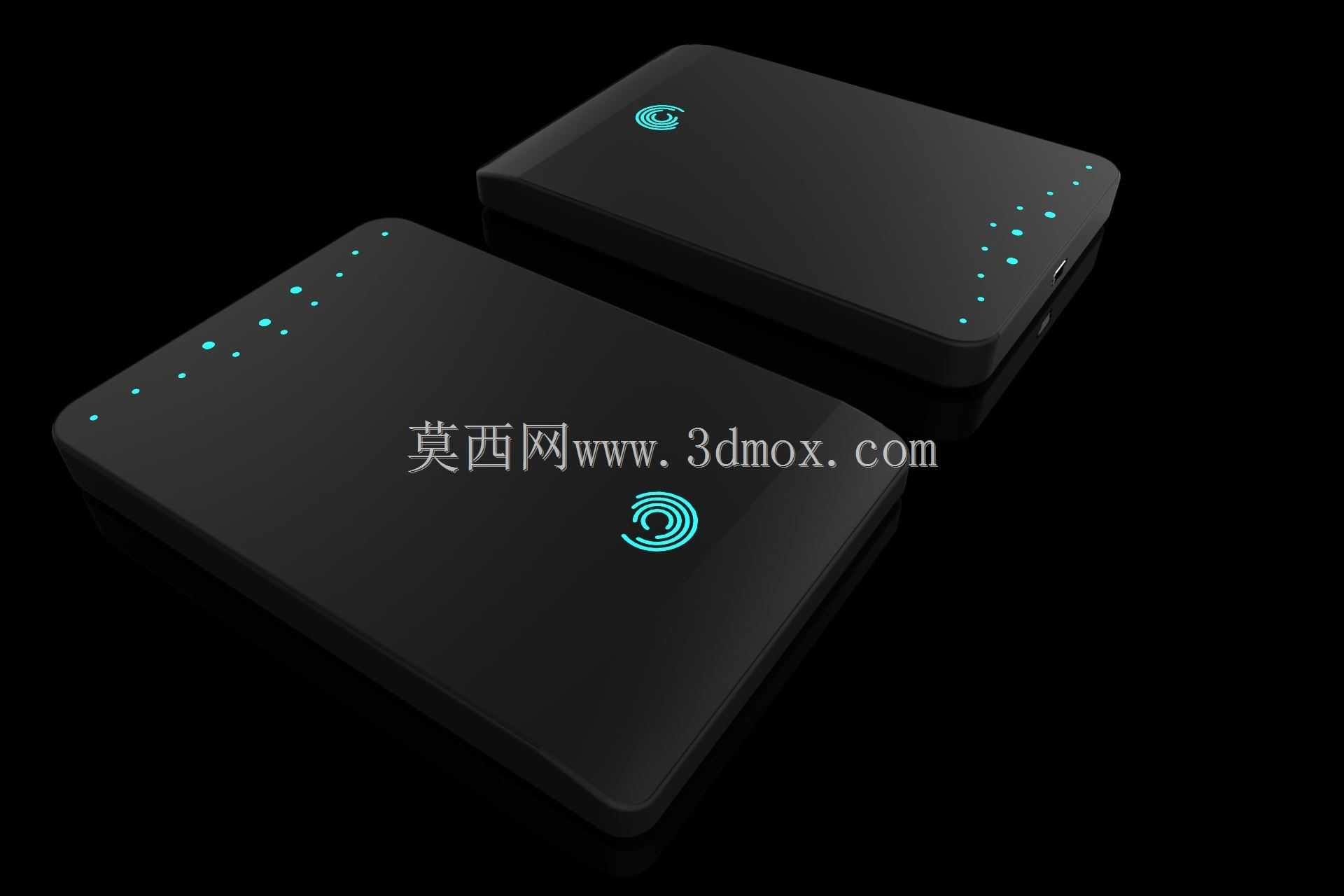

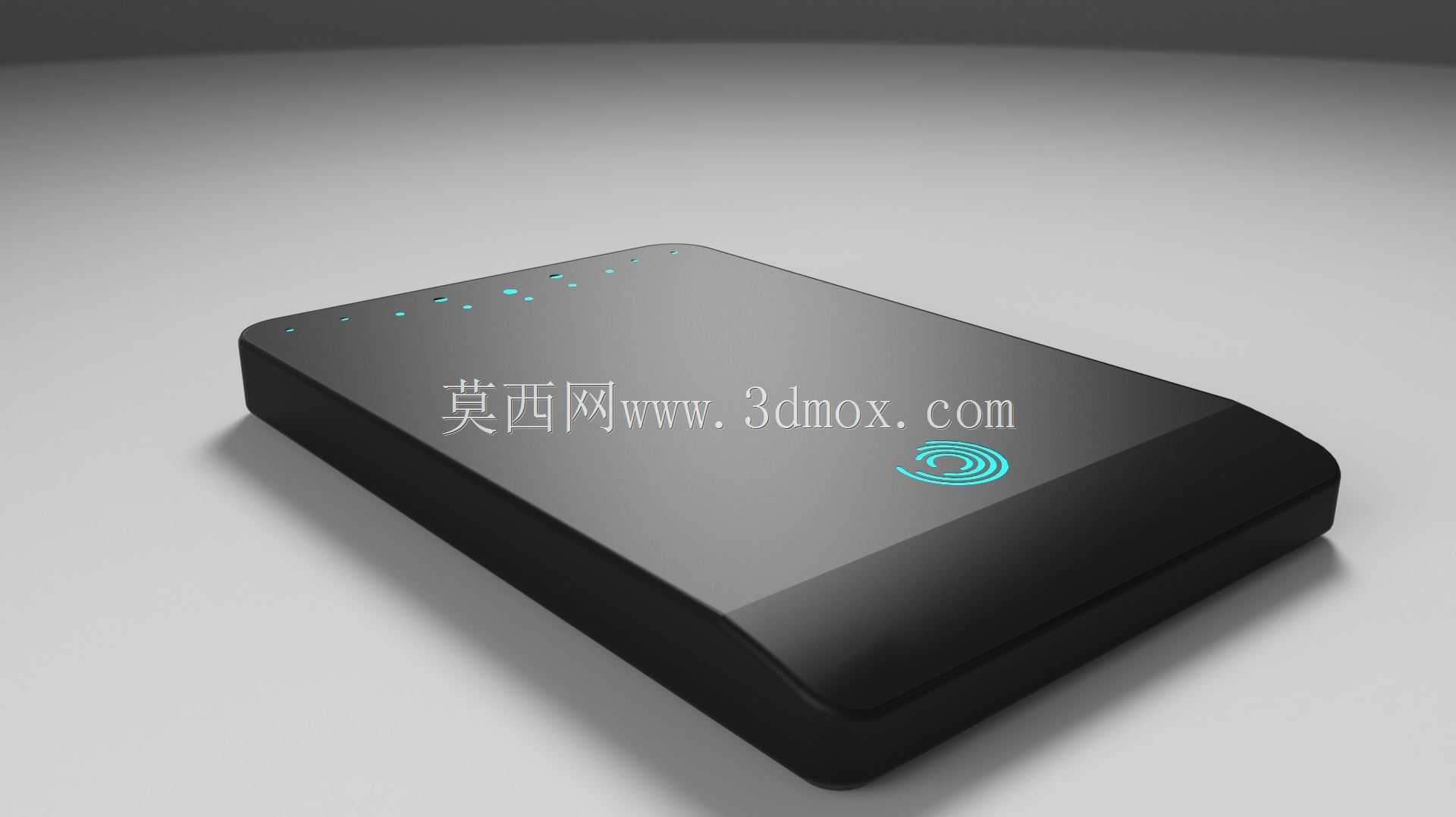

先看功能特性层面，这款硬盘采用USB接口供电与数据传输一体化设计，不需要额外外接电源，适配台式机、笔记本等多数带USB接口的终端设备，正面设置的状态指示灯可以直观反馈硬盘通电、读写的工作状态，避免用户在数据传输过程中误拔设备造成文件损坏。壳体边角做了大弧度圆角过渡，一方面是握持携带时不会硌手，另一方面跌落时圆角结构可以分散冲击力，降低内部盘片受冲击损坏的概率，上盖表面做了细微的磨砂纹理处理，既可以减少日常使用留下的指纹划痕，也能提升放置时的摩擦力，避免在光滑桌面意外滑落。

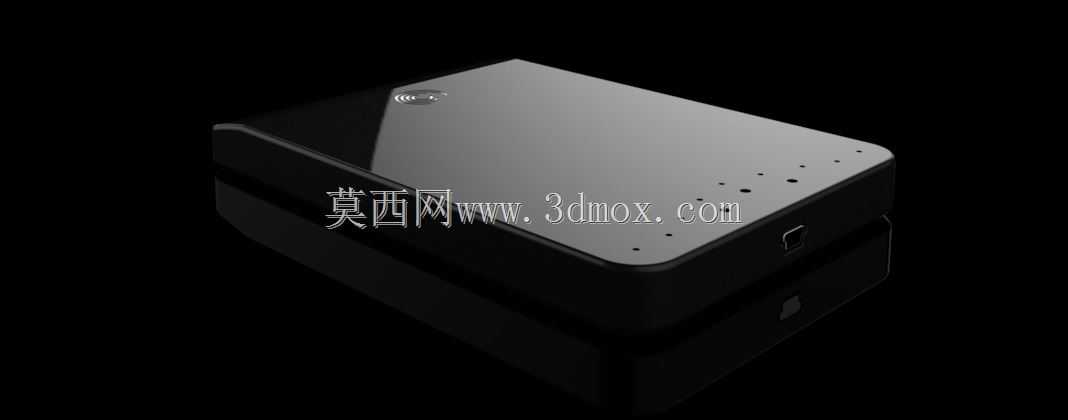

设计思路上，这款硬盘采用上下盖扣合的装配结构，不需要额外外露螺丝，外观整体性更强，内部预留了2.5英寸机械硬盘的标准安装位，四周设置有缓冲胶垫的安装槽，装配时胶垫可以包裹盘体，抵消日常移动过程中的细微震动，保护内部精密的磁头与盘片结构。接口端做了内凹式设计，USB接口缩进壳体边缘1.5mm左右，既可以避免接口被外力磕碰变形，也能给插头留出足够的插拔空间，不会因为壳体干涉导致插头无法完全插紧。

尺寸与安装边界方面，这款硬盘的整体长宽高控制在130mm*80mm*15mm的范围内，刚好可以单手握持，也能轻松放入上衣口袋或者小型数码收纳包中，内部硬盘安装位的定位柱间距完全匹配标准2.5英寸SATA硬盘的固定孔位，替换不同容量的盘体时不需要调整壳体结构，底部设置有四个细小的橡胶脚垫，垫高壳体0.8mm，既可以保证放置时的稳定性，也能在硬盘长时间读写产生热量时，留出底部空气流通的间隙，辅助壳体散热，避免热量堆积影响硬盘使用寿命。建模时所有的卡扣位置、壁厚都参考了量产机型的实际参数，壳体壁厚均匀控制在1.8mm，既保证了结构强度，也不会过度增加整体重量，整机带盘重量控制在200g左右，长时间携带也不会有明显的负重感。
