KTM越野摩托车后减震器三维建模作品

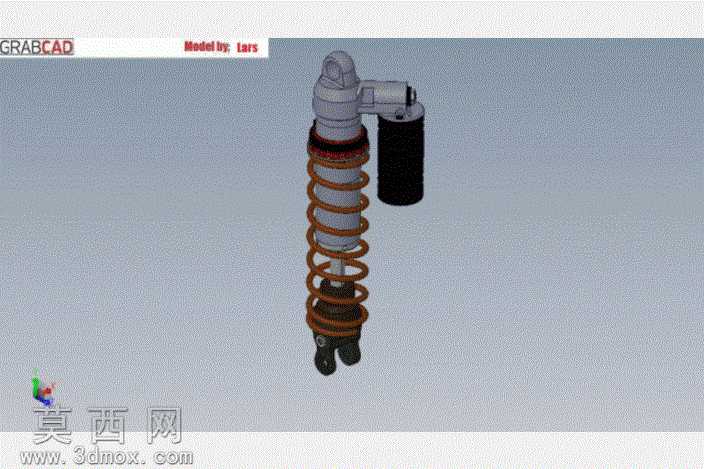

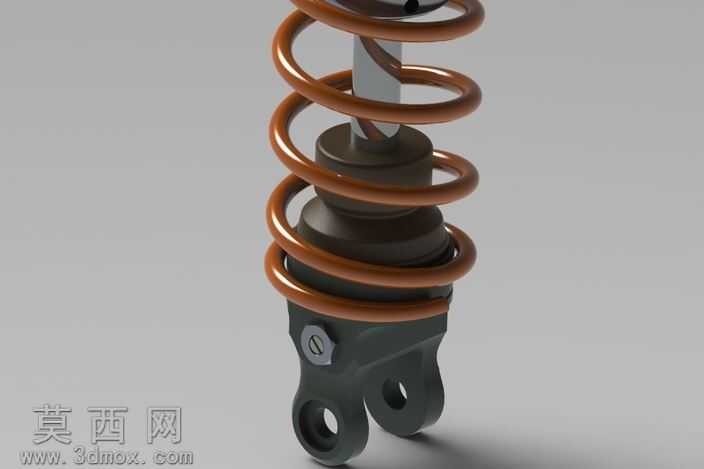

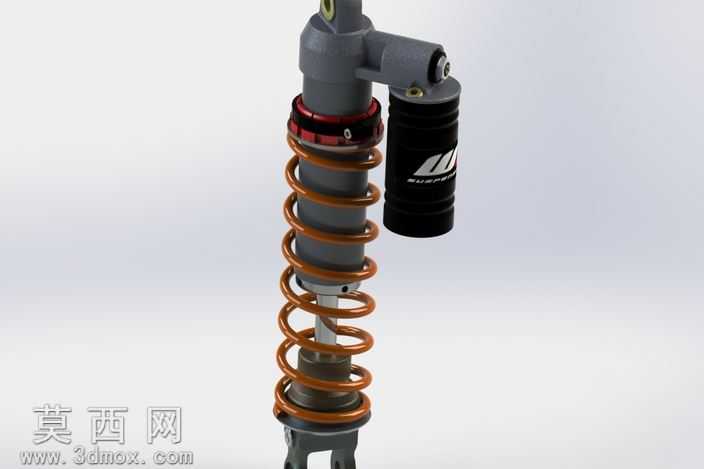

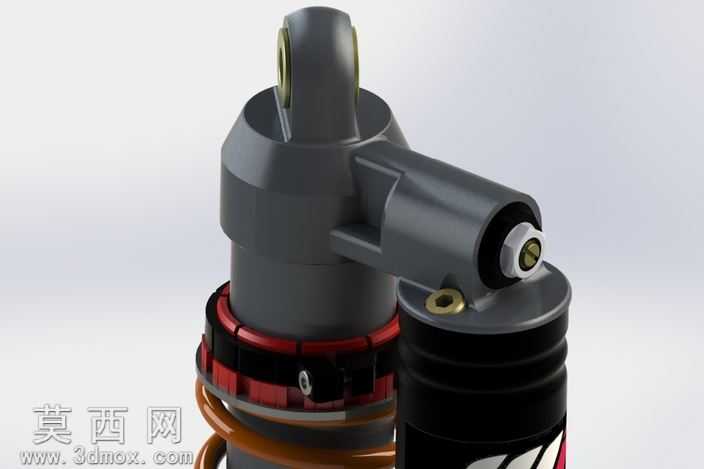

本作品为KTM越野摩托车后减震器的三维建模成果，建模过程以还原实物结构与功能特征为核心目标，首先通过对实物减震的尺寸测绘获取核心参数，在SolidWorks中完成各零部件的参数化建模，确保各部件配合精度符合实际装配要求。建模阶段先完成减震器主活塞杆、缸筒主体的基础特征搭建，通过拉伸、旋转、扫描等基础特征命令构建主体轮廓，针对缸筒外壁的安装定位槽、油孔等细节结构，采用切除、阵列等命令完成精细化处理，保证结构特征与实物完全一致。外置阻尼储气罐部分单独建模，重点还原罐体与主缸体的连接管路、固定卡扣结构，对罐体表面的品牌标识区域做浮雕特征处理，还原实物的外观细节。减震弹簧部分采用螺旋扫描命令生成，严格匹配实物弹簧的螺距、线径、弹簧中径参数，同时还原弹簧上下端的并圈、磨平处理结构，确保弹簧与上下弹簧座的贴合度符合实际装配逻辑。上下安装吊耳结构单独建模，还原吊耳的衬套安装孔、连接叉口结构，对吊耳与主缸体的焊接连接区域做过渡特征处理，还原实际焊接后的结构形态。材质与渲染阶段，针对不同部件匹配对应材质属性：主缸体、储气罐外壳采用磨砂阳极氧化金属材质，调整金属粗糙度、反射率参数还原哑光金属质感；减震弹簧采用喷塑橙红色金属材质，添加细微颗粒质感还原弹簧表面的喷塑涂层效果；调节旋钮部分采用红黑撞色硬质塑料材质，还原调节环的刻度标识细节；活塞杆部分采用高光镀铬金属材质，调整镜面反射参数还原镀铬层的光亮质感。渲染阶段采用工作室柔光环境，添加多组辅助光源突出金属部件的光影层次，通过调整景深参数突出减震器主体结构，让各部件的材质质感、结构细节得到清晰呈现。设计过程中重点考量了减震器的功能结构还原，对阻尼调节结构、油气分离结构的外部特征做了准确复刻，既保证了外观的高度写实，也确保各零部件可完成虚拟装配，满足结构展示、原理演示的使用需求，可用于摩托车悬挂系统教学、改装方案展示等场景。
