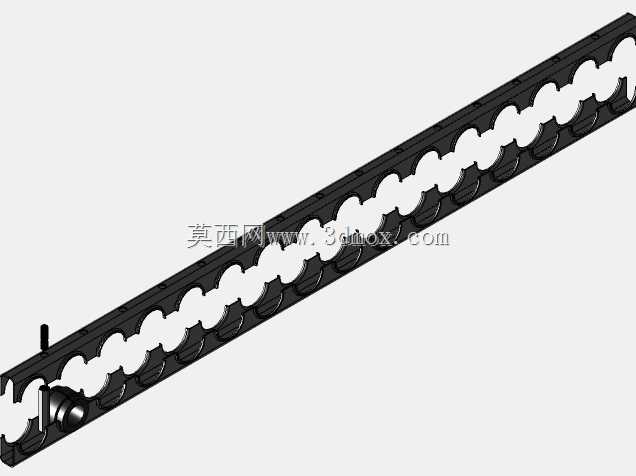

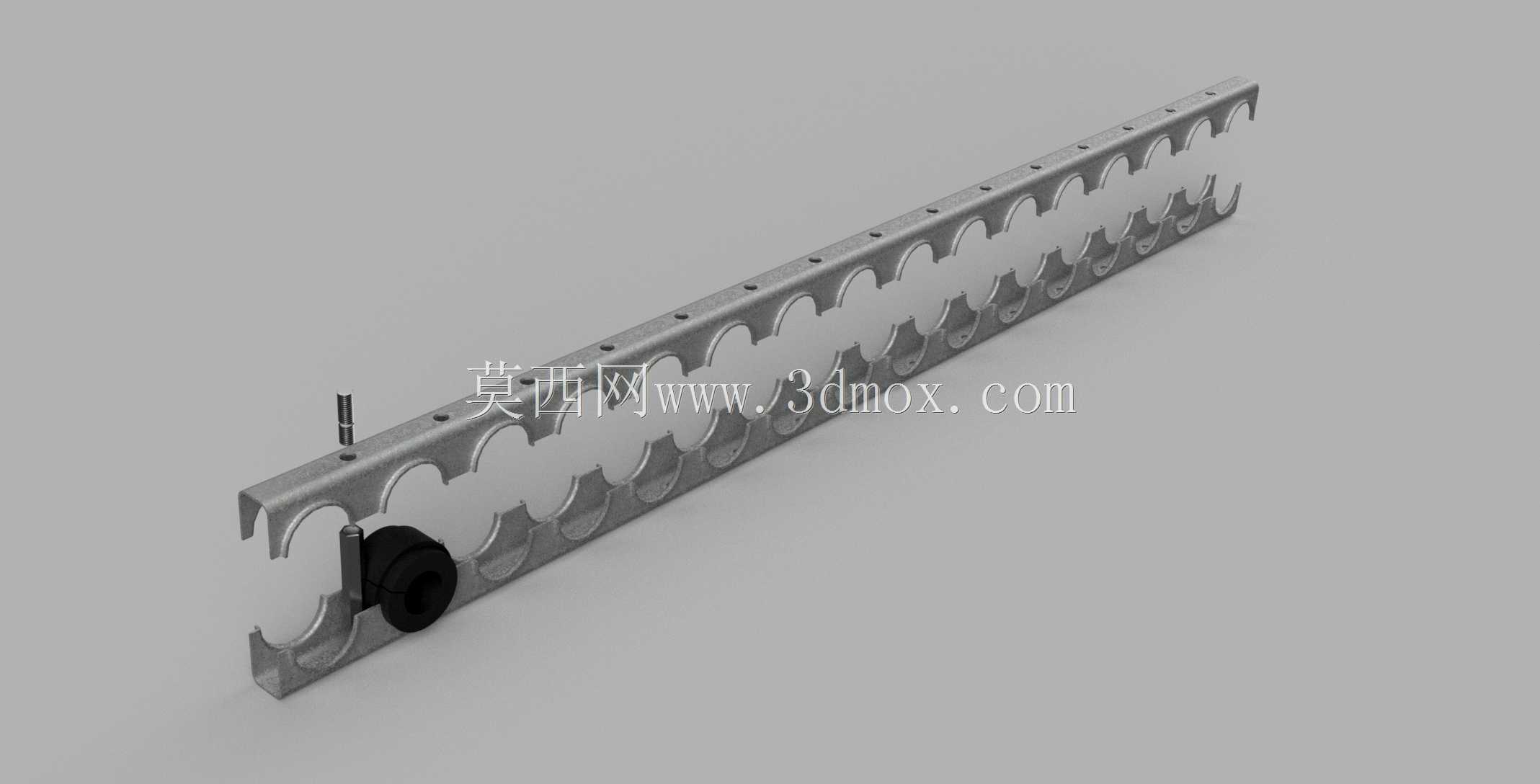

派克多夹式液压管路排布固定管夹结构

在液压系统的管路排布作业中，多管路并行布设的场景十分常见，无论是工程机械的液压动力舱、工业液压站的阀组周边，还是自动化产线的液压执行单元走线区域，管路的有序固定直接影响系统运行的稳定性与后期维护的便捷性。这款多夹位管夹结构，正是针对多根同规格液压管路并行固定需求设计的集成式固定件，区别于传统单孔管夹逐个安装的繁琐流程，一体式的排架结构可一次性完成十余根管路的定位固定，大幅缩减管路排布的安装工时。从结构设计来看，主体采用长条形铝合金型材作为承载基体，沿长度方向等距排布多组半圆型卡接槽位，槽位的圆弧半径匹配对应外径的液压软管或硬管，每处槽位配套独立的橡胶减震衬套与卡扣压块，衬套的阻尼特性可吸收管路内液压油脉动产生的微幅振动，避免管路与金属基体直接接触产生磨损，同时也能补偿管路因温度变化产生的微量伸缩位移。基体上沿长度方向预留了等距分布的安装沉孔，安装时可通过螺栓将整排管夹固定在设备的安装面或走线支架上，沉孔设计可保证螺栓头部不突出基体表面，避免与周边管路或结构件产生干涉。设计过程中需要重点考量槽位的间距设置，间距过小会导致相邻管路在振动工况下发生碰磨，间距过大则会造成安装空间的浪费，同时也会增加基体的整体长度，因此槽位间距需要匹配管路的最小弯曲半径与接头安装的操作空间，保证每根管路的拆装都有足够的操作余量。卡接结构采用快装式设计，压块与基体的卡槽配合无需额外的紧固件，安装时只需将管路放入槽位，扣上压块即可完成单根管路的固定，后期维护更换单根管路时也无需拆卸整排管夹，只需撬开对应位置的压块即可操作，大幅降低后期运维的工作量。这类集成式管夹尤其适用于管路密集、排布空间紧凑的液压系统场景，比如盾构机的液压阀组区域、注塑机的动模液压管路走线、重型设备的液压动力单元排布，相比零散的单管夹，集成式结构的整体刚性更好，抗振动能力更强，可有效避免长期振动工况下管夹松动、管路移位的问题。在建模过程中，需要重点还原橡胶衬套的配合公差、卡槽的卡扣配合尺寸，以及安装沉孔的位置精度，这些细节直接影响管夹装配后的实际使用效果，若卡槽的过盈量设计不合理，会出现压块扣合不紧容易脱落，或者扣装难度过大无法现场装配的问题；衬套的内径尺寸需要匹配管路外径的公差范围，保证对管路的抱紧力适中，既不会因抱紧力过大夹伤软管外层，也不会因抱紧力不足导致管路在槽位内窜动。基体的两端做了倒角处理，避免尖锐边角划伤安装人员或管路表层，整体结构无多余的突出特征，可紧密贴合安装面，最大化利用有限的走线空间。
