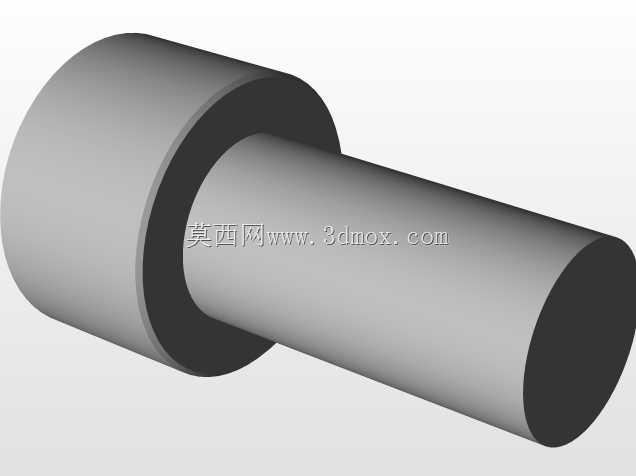

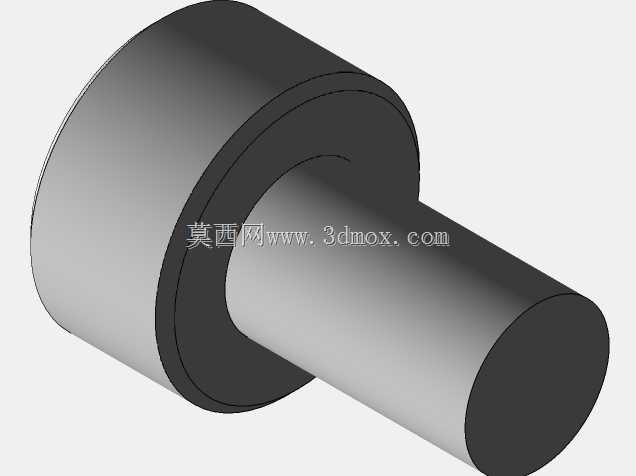

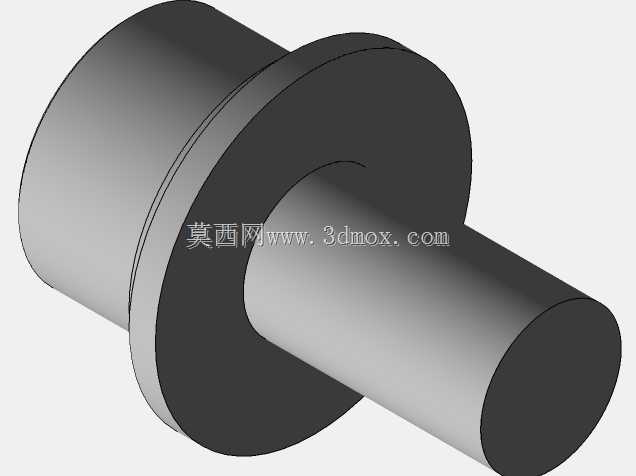

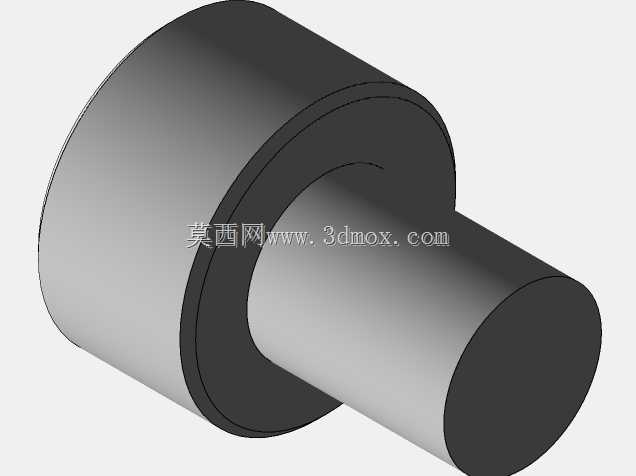

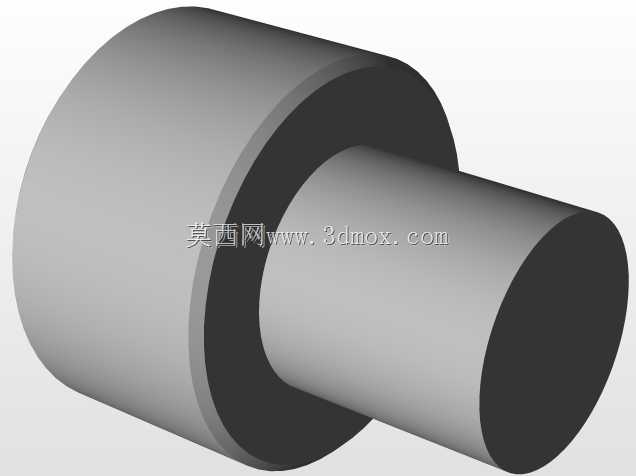

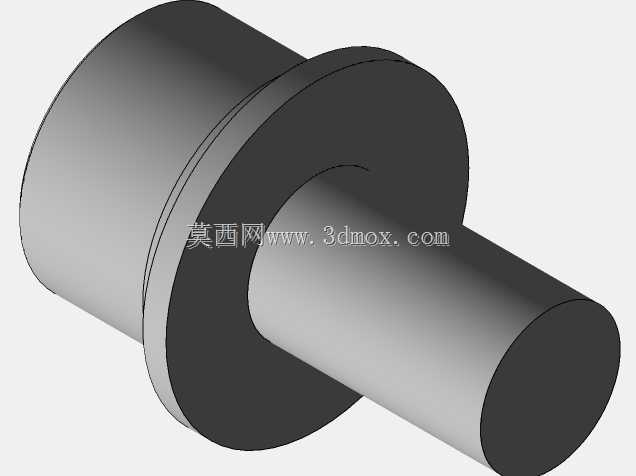

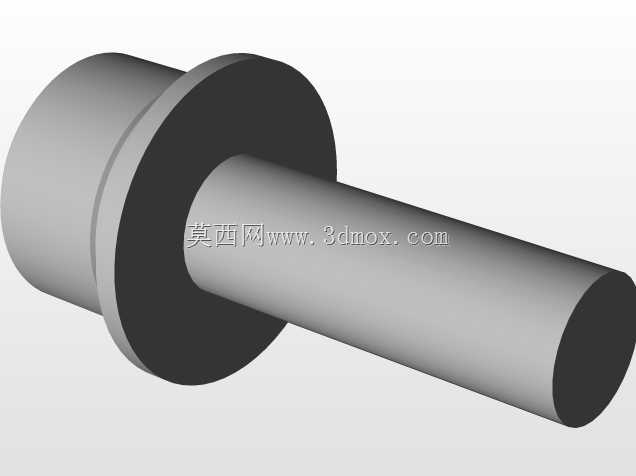

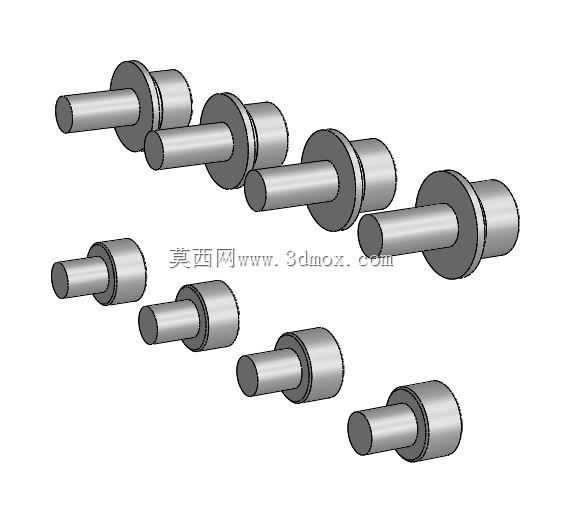

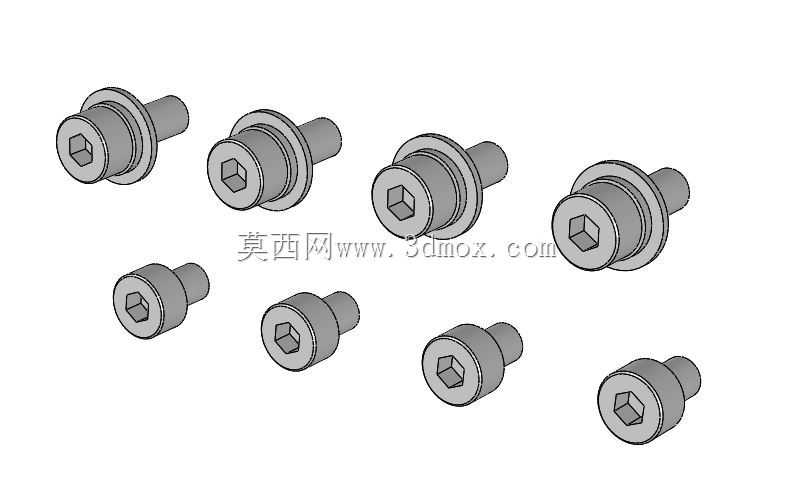

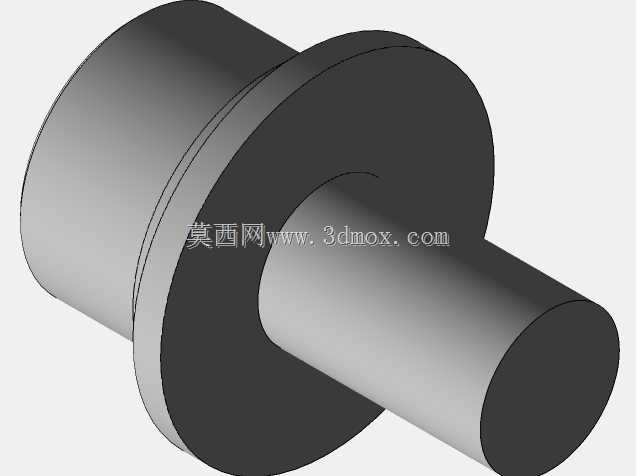

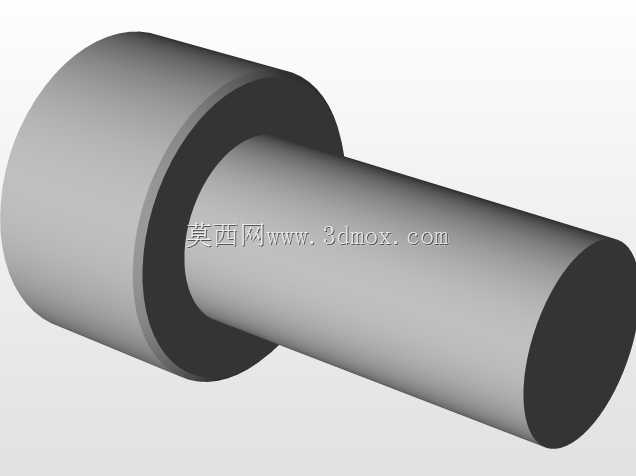

M3至M8规格带可选垫圈内六角C孔螺钉

在各类非标自动化设备、工装夹具、小型机电产品的结构装配环节，紧固件选型往往直接决定整机的装配精度与长期运行稳定性，这类带可选垫圈配置的C孔内六角螺钉，就是针对紧凑安装空间场景优化的常用连接元件。日常做结构设计时，经常遇到安装面空间局促、沉孔加工公差波动、需要频繁拆装维护的工位，普通圆柱头内六角螺钉要么需要额外搭配平垫圈增加支撑面，要么容易出现螺钉头刮碰周边零件、压溃铝合金或工程塑料安装面的问题，这类集成了可选法兰垫圈结构的螺钉，刚好能覆盖这类场景的使用需求。从功能特性来看，该系列螺钉覆盖M3到M8的常用公制规格，支持带垫圈与不带垫圈两种配置切换，设计时无需单独绘制垫圈零件、也不用反复核对螺钉与垫圈的配合公差，能大幅减少装配体的零件数量，降低BOM管理的复杂度。内六角驱动的结构可以承受更大的拧紧力矩，相比十字槽螺钉不容易出现滑牙问题，适合需要一定预紧力的刚性连接场景；带垫圈的构型相当于在螺钉头部集成了加大的支撑法兰，能有效分散螺钉头对被连接件表面的压应力，在连接铝合金薄板、电木、亚克力等强度较低的材质时，不用额外加装平垫圈也能避免安装面被压出凹痕，同时还能补偿安装面的小范围平面度误差，降低对安装面加工精度的要求。做三维建模时，这类可配置螺钉的设计思路是优先匹配常用的安装孔位边界，不带垫圈的版本头部尺寸与标准内六角圆柱头螺钉一致，可以直接适配常规的沉孔加工尺寸，不用修改原有安装位的沉孔直径与深度参数；带垫圈的版本法兰外径控制在对应螺钉公称直径的2倍左右，既保证足够的支撑面积，又不会因为法兰过大占用周边的零件布局空间，做紧凑结构设计时不用特意为螺钉头部预留过大的避让空间。实际选型时要注意，M3规格的螺钉适合固定小型传感器、走线支架这类轻载零件，安装时预留的头部避让半径不超过4mm即可；M4、M5规格多用于钣金护板、气动元件安装座这类中等负载的连接位，带垫版本的法兰面可以覆盖钣金件常见的安装孔公差，避免因为孔位稍大出现螺钉头下陷的问题；M6、M8规格则适合用于重载导轨安装座、气缸连接法兰这类需要较大预紧力的位置，法兰面的防滑结构还能在设备长期运行产生振动时，降低螺钉松动的概率。安装边界方面，该系列螺钉的头部高度比普通全牙内六角螺钉略低，在安装空间轴向尺寸受限的场景下，比如薄型气缸的侧面安装位、设备门板的内嵌连接位，不会出现螺钉头凸出安装面刮碰外部物件的问题；内六角驱动孔的深度符合通用紧固件标准，使用常规规格的内六角扳手即可完成拆装，不用配备特殊工具，后期设备维护时的配件替换也很方便。在做装配体干涉检查时，可配置的结构能快速切换带垫与不带垫状态，核对不同安装位的空间余量，不用反复替换不同的螺钉模型，能有效提升结构设计阶段的建模效率，减少重复劳动。
