车载LED指示灯隔音结构三维设计

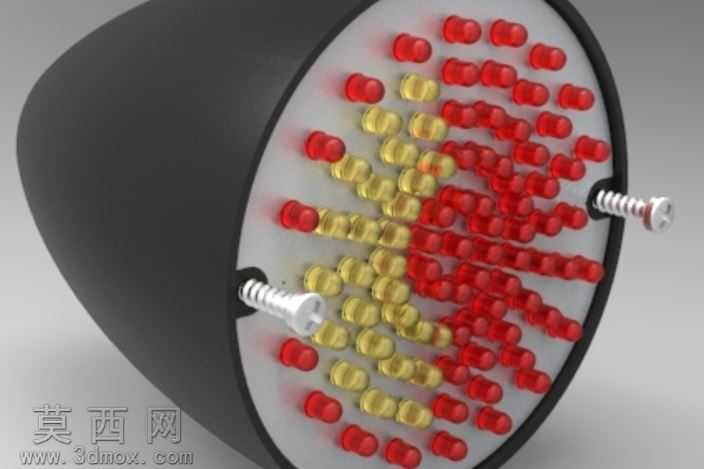

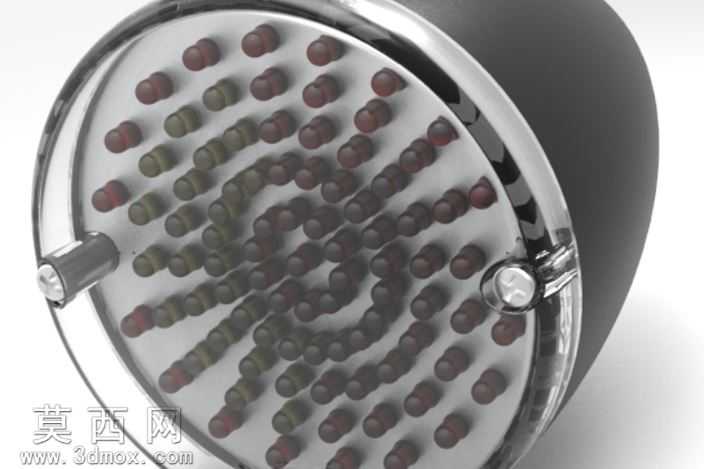

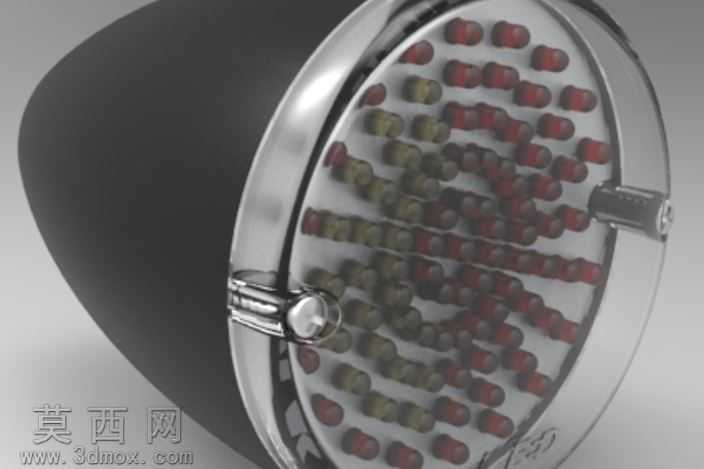

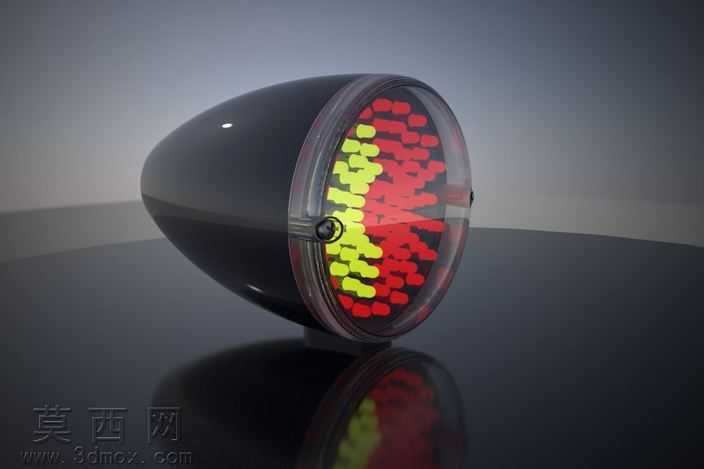

本作品为车载LED指示灯的隔音结构设计，采用三维建模软件完成全参数化建模，整体呈现圆形端面的紧凑结构形态。建模过程中首先构建圆形金属边框的基础轮廓，通过曲面拉伸与倒角命令处理边框的圆润边缘，还原金属包边的精致质感，边框侧边预留的金属接插件结构采用实体拉伸与切除命令完成，精准还原接插件的插接形态与固定卡位。端面的LED灯珠阵列采用环形阵列与径向阵列结合的方式排布，区分不同功能的灯珠组：中心区域的暖黄色灯珠组承担转向指示功能，沿圆周排布的红色灯珠组承担示宽与部分照明功能，相邻位置的暖黄色灯珠组承担刹车照明功能，每颗灯珠都通过独立的凸台结构固定，建模时严格控制灯珠的凸起高度与排布间距，保证阵列的规整性与视觉协调性。灯珠与边框之间的透明护罩采用半透明曲面建模，通过调整曲面厚度与折射参数，还原透明PC材质的通透质感，同时在护罩与内部灯板之间设计隔音填充层结构，通过实体填充与多孔结构建模，实现隔音降噪的功能需求，避免车辆行驶过程中震动产生的异响传递。渲染阶段采用金属材质赋予边框与接插件，调整金属粗糙度参数模拟镀铬件的亮面反光效果，灯珠分别赋予红、黄两色的自发光材质，调整发光强度与光晕范围，模拟LED点亮时的真实光效，透明护罩调整透明度与反射参数，还原硬质塑料的通透与轻微反光特性，背部的壳体采用哑光黑色塑料材质，通过粗糙度调整模拟磨砂塑料的细腻质感。设计过程中充分考虑车载配件的装配需求，各部件之间预留合理的装配间隙，接插件位置与内部灯板的连接结构做了简化处理，既保证结构的完整性，又兼顾模型的轻量化，隔音结构的设计贴合车载使用场景，在实现灯光指示功能的同时，优化部件的NVH性能，减少行车过程中的共振异响，整体结构紧凑，细节还原度高，可用于车载灯光配件的结构展示、功能演示以及相关设计方案的参考验证。
