多规格金属食品收纳容器套装设计

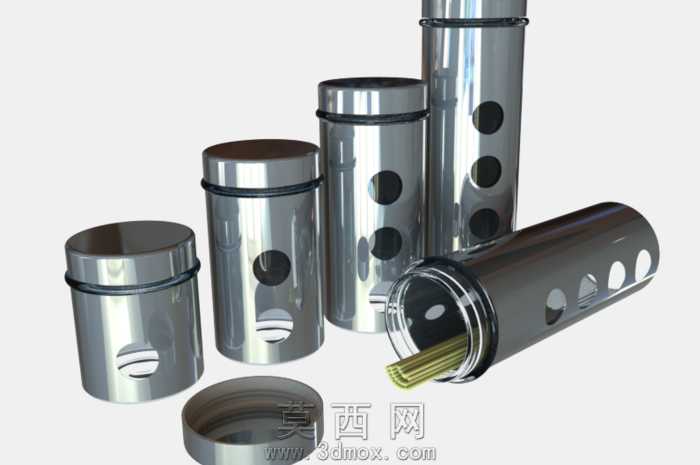

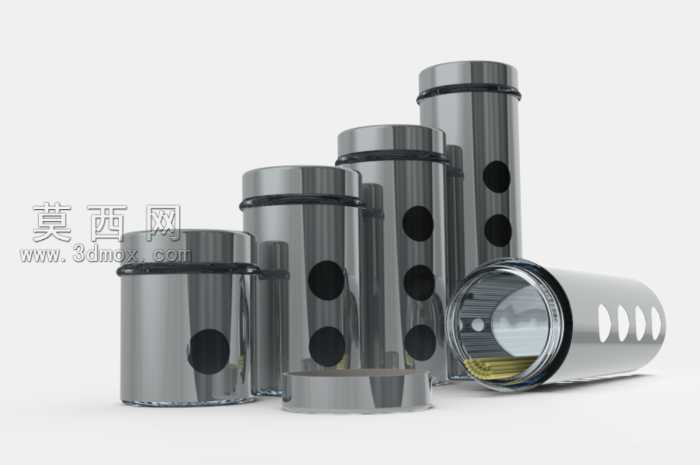

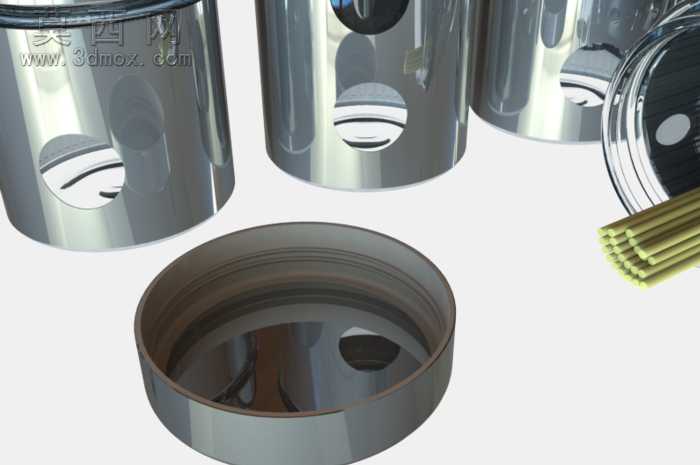

本作品为多规格组合式金属食品收纳容器三维设计，采用SolidWorks完成全参数化建模，整体以直圆柱筒体为基础形态，设计了五种不同高度的同直径筒体搭配同规格密封端盖，可实现不同容量食品的分类收纳需求。建模阶段首先绘制筒体截面草图，通过薄壁拉伸特征生成筒体主体，壁厚均匀控制在1.2mm，保证结构强度的同时控制整体重量；筒身侧面的圆形观察孔采用拉伸切除特征完成，孔位沿筒体轴向等距排布，不同高度筒体的观察孔数量随筒体高度递增，既可以直观观察内部存储物的余量，也形成了富有韵律的外观视觉效果。端盖部分采用双层嵌套结构设计，内层设置密封胶圈安装槽，可配合食品级硅胶圈实现密封存储，避免收纳的食品受潮或被污染，端盖与筒体采用间隙配合，公差控制在0.1mm范围内，保证开合顺畅无卡顿。渲染阶段采用抛光不锈钢材质，调整金属粗糙度参数至0.08，反射率设置为0.9，还原亮面金属的镜面反射效果，场景采用三点布光方案，主光源从侧上方45度角投射，突出金属表面的高光质感，辅光源补亮暗部细节避免阴影死黑，背光源勾勒容器轮廓提升层次感，地面采用浅灰色哑光材质，弱化环境对主体的干扰，完整呈现容器的金属质感与结构细节。设计过程中充分考虑食品收纳的使用场景，所有与食品接触的内壁均做无锐角圆角处理，圆角半径为0.5mm，避免清洁死角的产生，同时筒体底部设置0.8mm高的垫高圈，避免筒体底部直接与接触面摩擦产生划痕，也可减少桌面水渍对筒体底部的侵蚀。整套模型所有特征均保留完整参数，可根据实际使用需求调整筒体高度、直径、观察孔尺寸等参数，适配不同品类食品的收纳需求，也可衍生作为文具收纳、零件收纳等多场景使用的容器产品。
