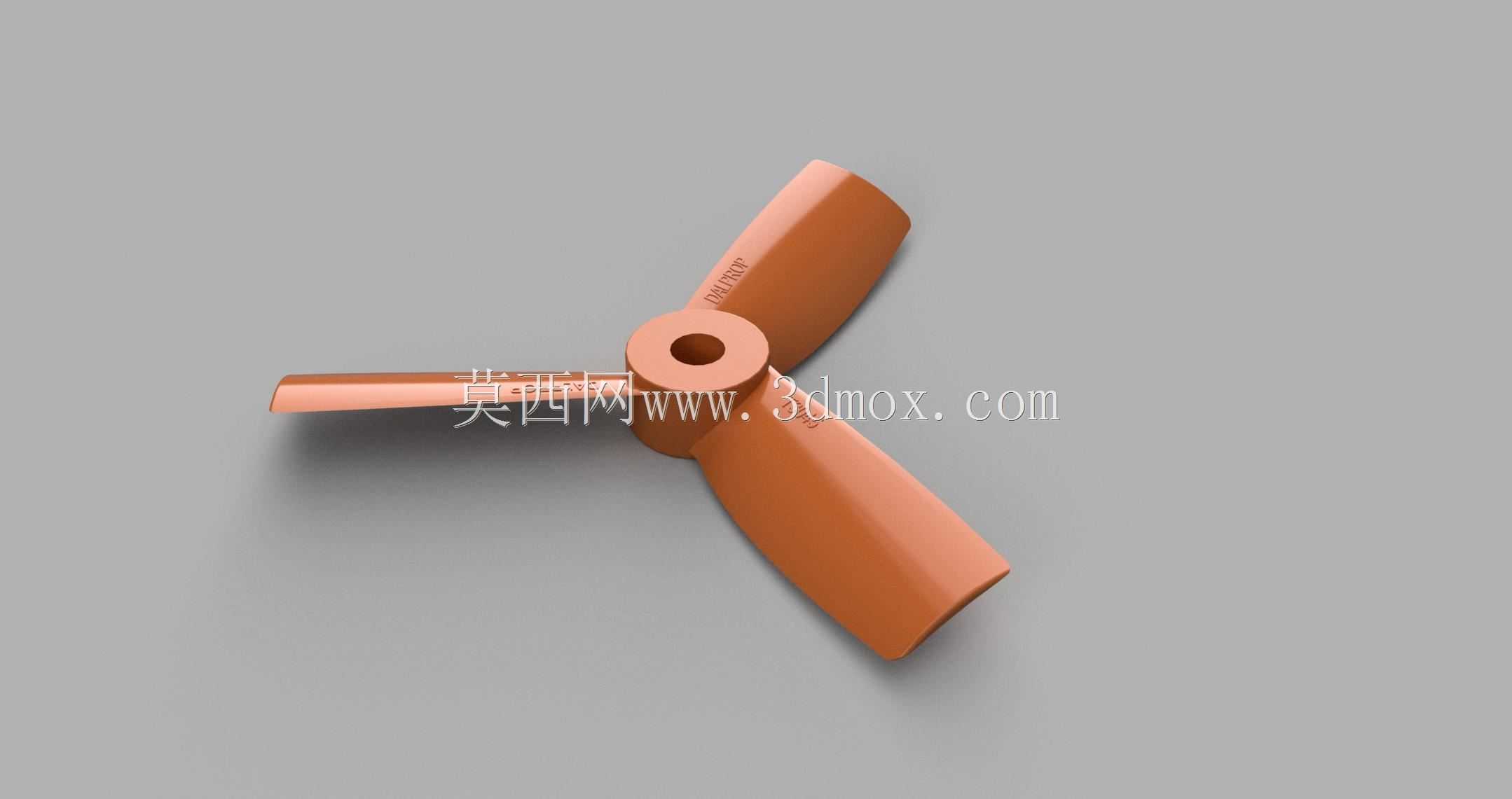

小型三叶反桨螺旋桨结构设计

这款三叶螺旋桨主要面向小型穿越机、迷你四旋翼飞行器的动力端配套需求，在微型航拍、室内竞速飞行、小型教具类无人机的动力匹配场景中应用广泛，作为直接产生拉力与反扭矩的核心部件，其气动外形与安装结构的精度直接影响整机的动力效率与飞行稳定性。从设计逻辑来看，该桨采用三叶布局，相较于同尺寸两叶桨，能够在更小的桨盘直径下输出足够拉力，适配轴距130mm级别的迷你四轴机架，避免大尺寸桨叶在狭小飞行空间内剐蹭障碍物的问题，同时三叶结构的转动惯量分布更均匀，飞行过程中动力响应更跟手，适合小空间内的快速机动动作需求。桨叶翼型采用低雷诺数下优化的高升阻比截面，从根部到梢部存在连续的几何扭转，能够抵消不同半径位置线速度差异带来的迎角分布不均问题，减少翼尖涡流带来的效率损失，桨叶前缘做了钝化处理，降低微小磕碰带来的翼型形变对气动效率的影响。安装端采用中心带通孔的柱状桨座结构，安装孔尺寸适配市面上主流的微型无刷电机输出轴规格，桨座与桨叶的过渡区域做了加厚处理，提升高速旋转下的结构强度，避免急加速、急减速过程中桨根位置出现应力断裂。外形尺寸上，该桨的桨盘直径为3英寸，螺距4.5英寸，整体安装边界紧凑，安装后不会超出130轴距机架的电机安装位外沿，适配机架的桨位预留空间，不会与机架上的飞控、电池、图传等部件产生运动干涉。设计过程中重点考量了微型飞行器的动力匹配特性，针对小重量整机的拉力需求，优化了桨叶的弦长分布，在保证足够拉力输出的前提下尽可能降低转动惯量，减少电机的负载压力，提升电机的响应速度，同时桨叶的动平衡精度控制在较高水平，高速旋转时的振动量极小，能够避免振动传递到飞控与摄像头端，保证飞行姿态稳定与航拍画面的清晰度。CCW反向旋转的设计适配四旋翼飞行器的对角电机转向匹配需求，与同规格CW正桨配对使用时，能够抵消整机自旋扭矩，保证飞行过程中的航向稳定。
