飞利浦CK SLX LED节点串结构设计

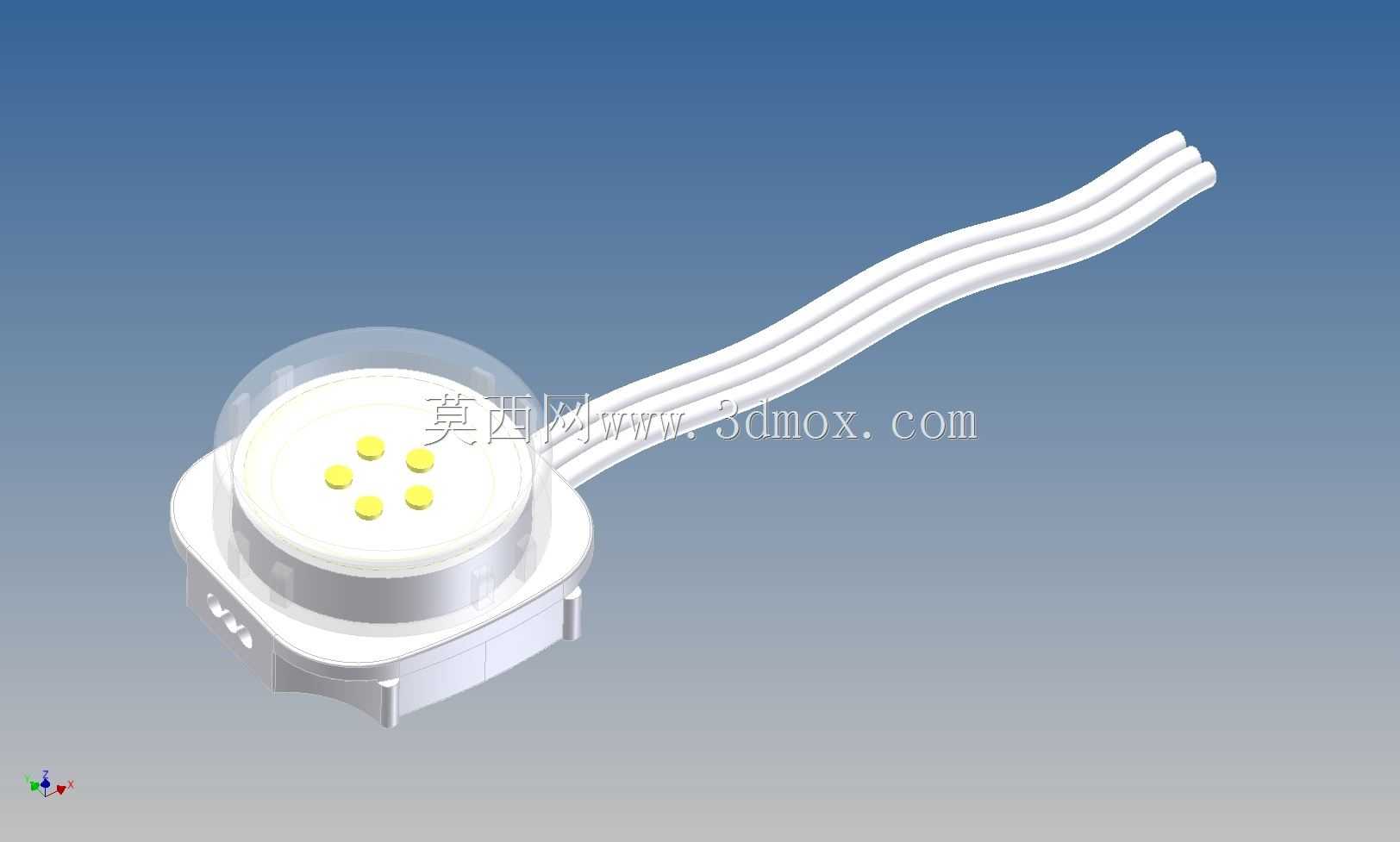

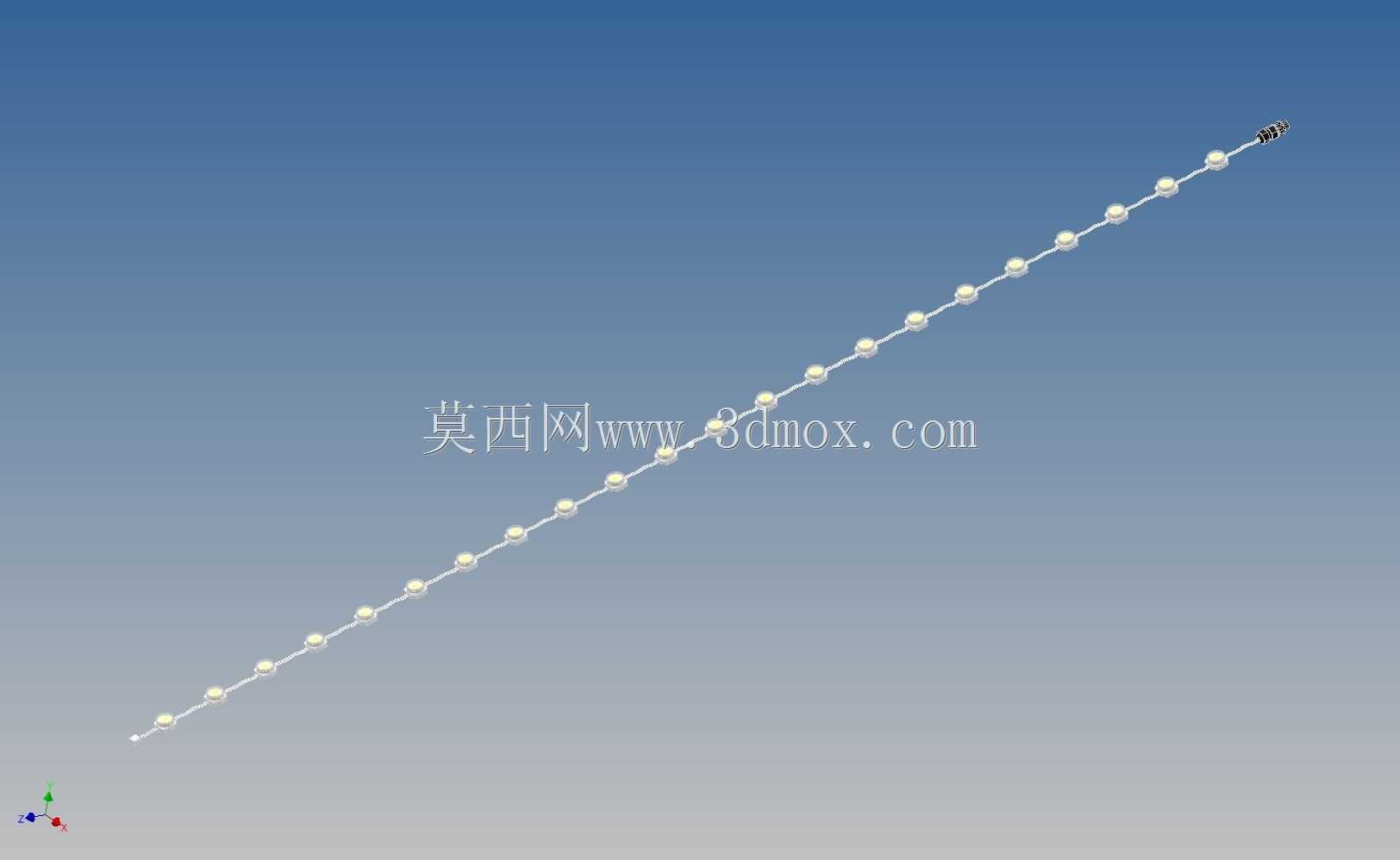

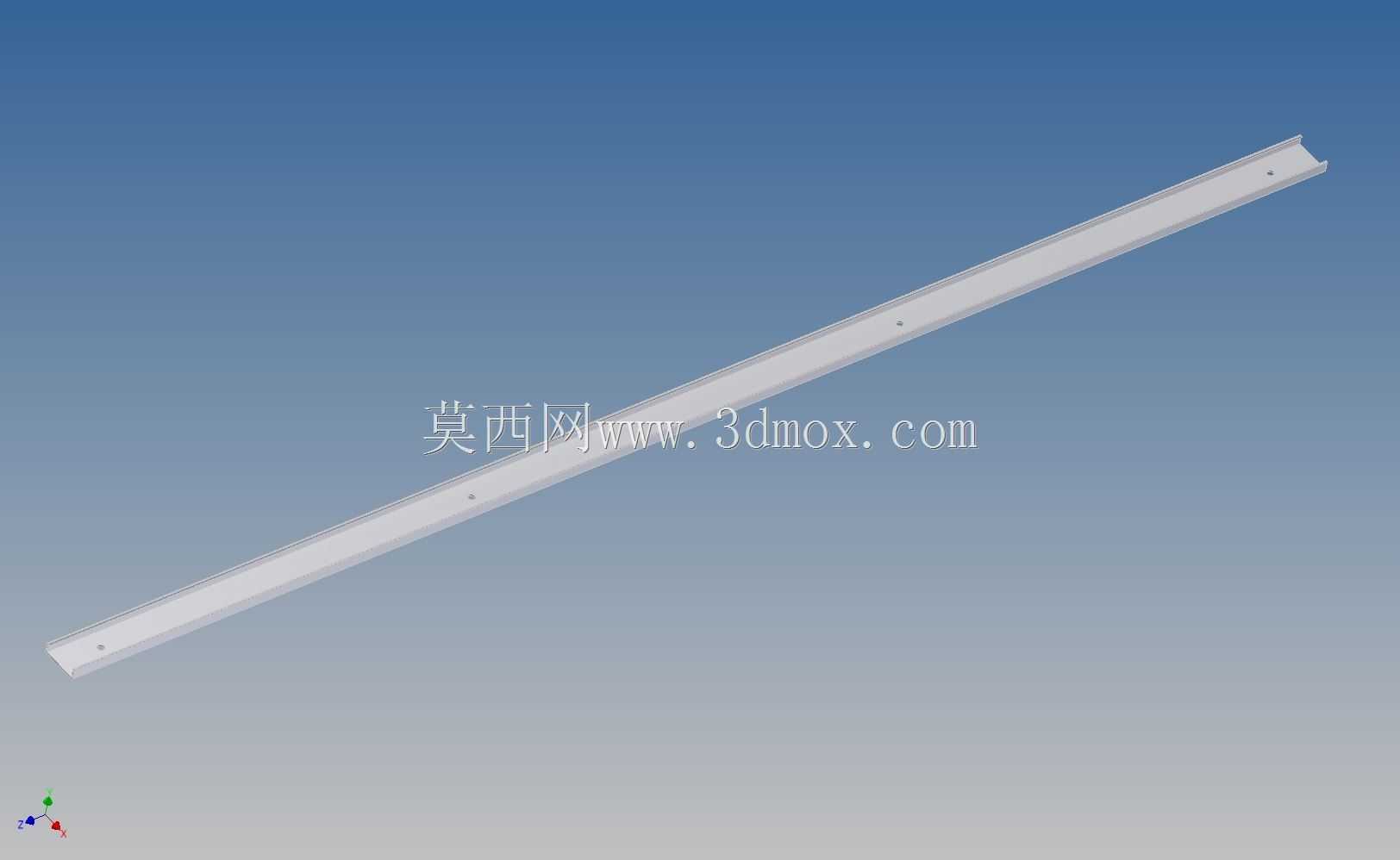

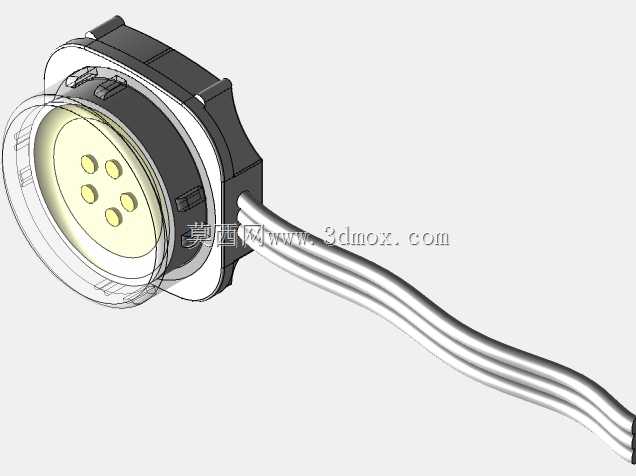

做户外亮化、建筑轮廓照明项目的结构设计人员，大概率都接触过这类线性LED节点串的选型与安装适配，这款节点串的设计逻辑完全围绕户外长期服役的工程需求展开，没有多余的冗余结构。单串节点采用100mm的标准间距排布，每串最多可搭载50个独立发光节点，这个参数不是随意设定的，是综合了常规建筑轮廓段的布线长度、供电回路压降、安装施工的单人操作便利性反复校准后的结果，过长的串体会增加布线拉扯的应力损坏风险，过短则会增加现场接线的接头数量，提升防水失效的概率。整套结构除了发光节点本体之外，还配套了终端密封部件、电缆密封套连接器，以及对应的安装轨道，很多同类产品在交付时只提供节点串本体，现场安装时需要施工方自行适配固定件和密封接头，往往会因为配件匹配度不足留下防水、松脱的隐患，这款产品在设计阶段就把全链路的安装配件都做了集成化处理。节点与电缆的连接位置采用了密封套压接结构，不需要现场做灌胶处理，安装时只需要将节点卡入配套的安装轨道即可，轨道本身做了卡扣式的固定结构，可以适配铝型材、混凝土墙面、钢结构立面等多种安装基面，不需要针对不同基面单独设计固定支架。终端部件的设计兼顾了串体末端的密封和串接扩展的需求，当单串长度无法覆盖项目段长时，可以通过配套的连接器直接做多串拼接，拼接位置的密封等级和节点本体保持一致，不会因为拼接出现防水薄弱点。从建模的细节来看，每个节点的外形都做了圆弧过渡处理，既可以降低户外积灰积水的留存概率，也能避免安装过程中尖锐边角划伤施工人员的手部，电缆的出线方向和节点安装面做了角度偏移，安装完成后电缆自然垂向轨道内侧，不会因为长期风吹日晒出现电缆外皮老化开裂的问题。安装轨道的截面做了加强筋设计，在薄壁厚的前提下保证了足够的结构强度，长距离铺设时不会因为温度形变出现拱起或者凹陷的问题，节点和轨道的配合间隙控制在合理范围，既可以保证卡接后不会因为振动松脱，也能在单个节点出现故障时快速拆卸更换，不需要整串拆解。
