Dynalite调光器组空间结构设计

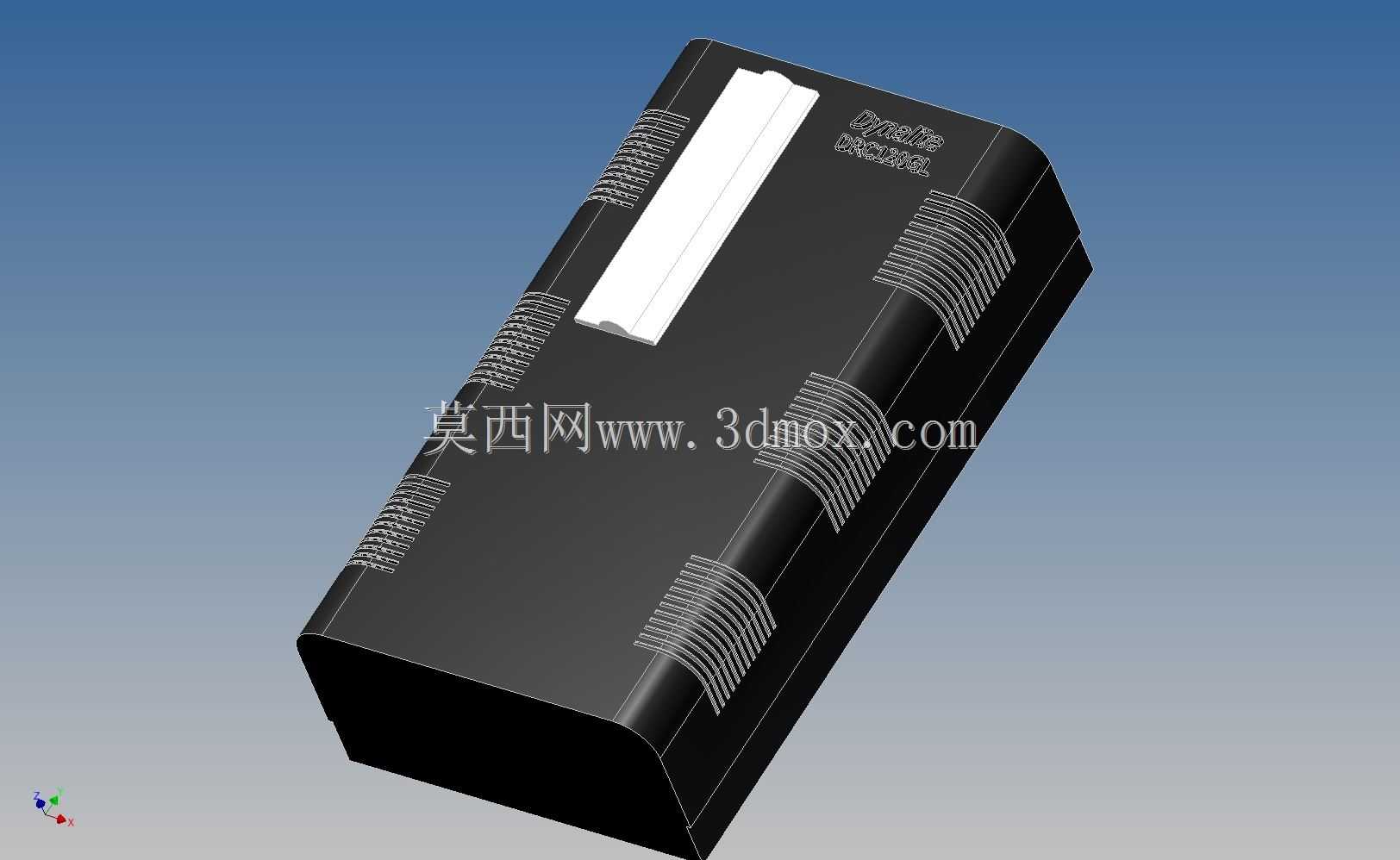

在智能照明控制系统的布局设计中，调光器组的空间占位模型是前期管线综合、箱体排布阶段必不可少的参考依据，这类模型不需要还原内部电路板的精细走线，核心是把设备的外部轮廓、安装预留边界、接口避让空间做精准还原，避免后期现场安装出现干涉问题。这款调光器组的外形采用带圆角的长方体主体设计，外壳表面做了多组平行的散热筋结构，这些筋条并非装饰性设计，一方面是增大外壳与空气的接触面积，提升设备长时间工作时的被动散热效率，另一方面也能提升塑料外壳的结构强度，减少运输、安装过程中受挤压产生的形变。主体侧面的白色条状区域是状态指示与手动操作的预留位，建模时特意保留了该区域的凸起高度，在做配电箱内部排布时，要注意该区域前方不能被线槽、其他模块遮挡，要预留出手指操作的空间以及指示灯的可视角度。从安装适配性来看，这类调光模块通常是标准导轨安装规格，建模时底部预留了对应导轨卡扣的安装空间，在做整体柜内布局时，模块上下方要预留至少20mm的走线空间，方便强电进线、弱电控制线的弯折与端接，左右相邻模块之间不需要额外留缝，可紧密排布以节省柜内安装空间。在实际项目应用中，这类空间模型主要用于BIM建模阶段的机电专业碰撞检查，很多时候照明控制箱的安装空间在土建阶段就已经被限定死，提前把调光模块的占位模型导入整体项目模型中，就能提前核对箱体尺寸是否满足模块排布需求，避免后期出现箱体做小、模块装不下的问题。建模时对设备的边角做了准确的圆角还原，没有用尖锐直角做简化处理，这一点在做安装模拟时很重要，能准确反映设备塞入安装位时是否会和周边的线槽、固定件发生剐蹭。外壳表面的标识区域也做了对应位置的凹陷预留，虽然没有还原具体标识内容，但保留了标识区的平面位置，方便后续在出装配示意图时标注设备编号。对于结构设计从业者来说，这类简化空间模型的建模逻辑和精细产品模型不同，不需要纠结内部的卡扣、电路板细节，所有的建模尺寸都要围绕安装、排布、碰撞检查的实际需求来设定，每一处轮廓的尺寸偏差都要控制在工程允许的范围内，否则模型就失去了工程参考价值。在做照明系统改造项目时，这类模型还能用来核对原有配电箱内的剩余空间是否足够加装新的调光模块，不需要到现场反复测量尺寸，通过模型排布就能快速给出改造方案的空间可行性判断。
