金属腔体入耳式有线耳塞结构设计

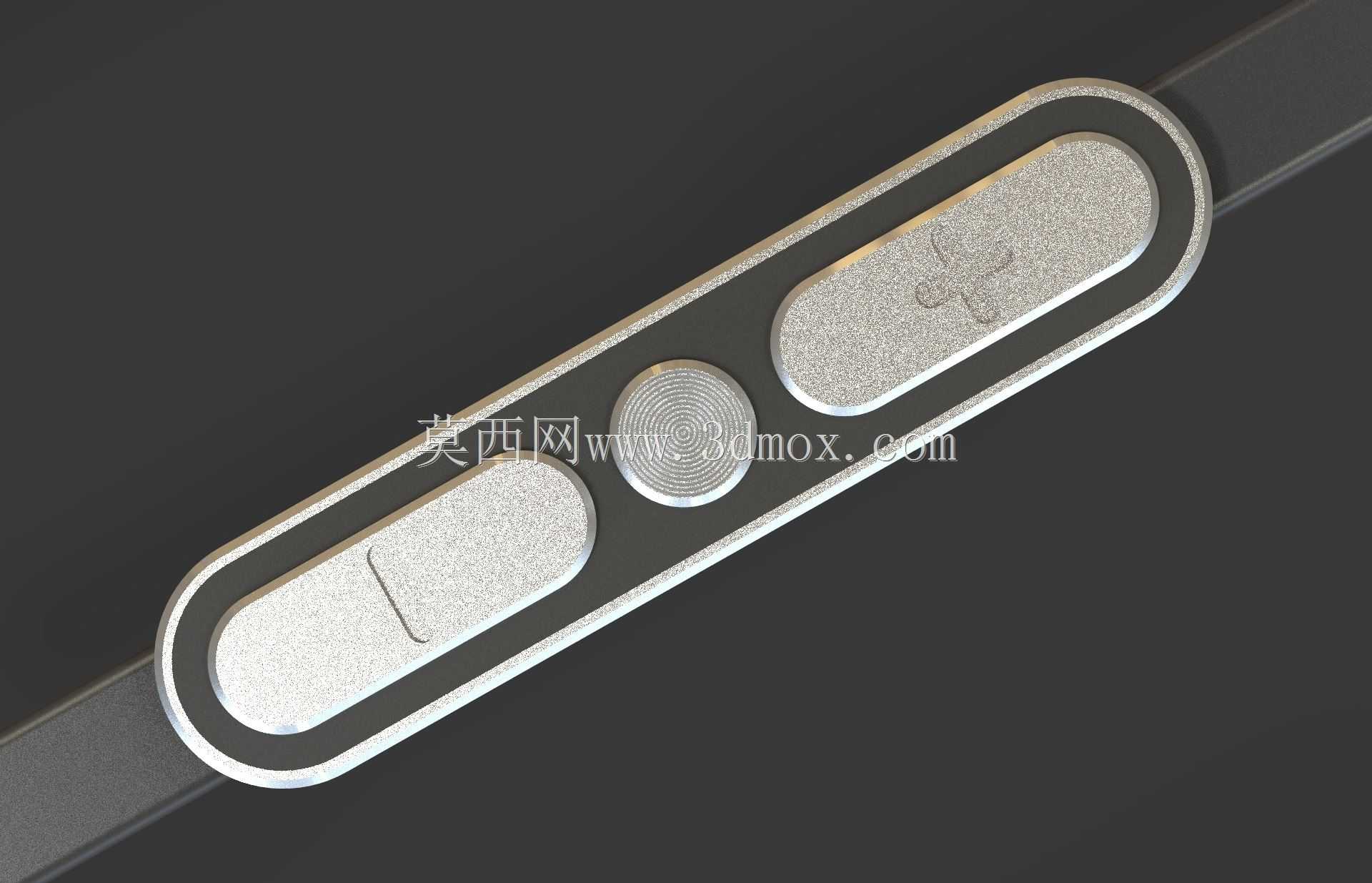

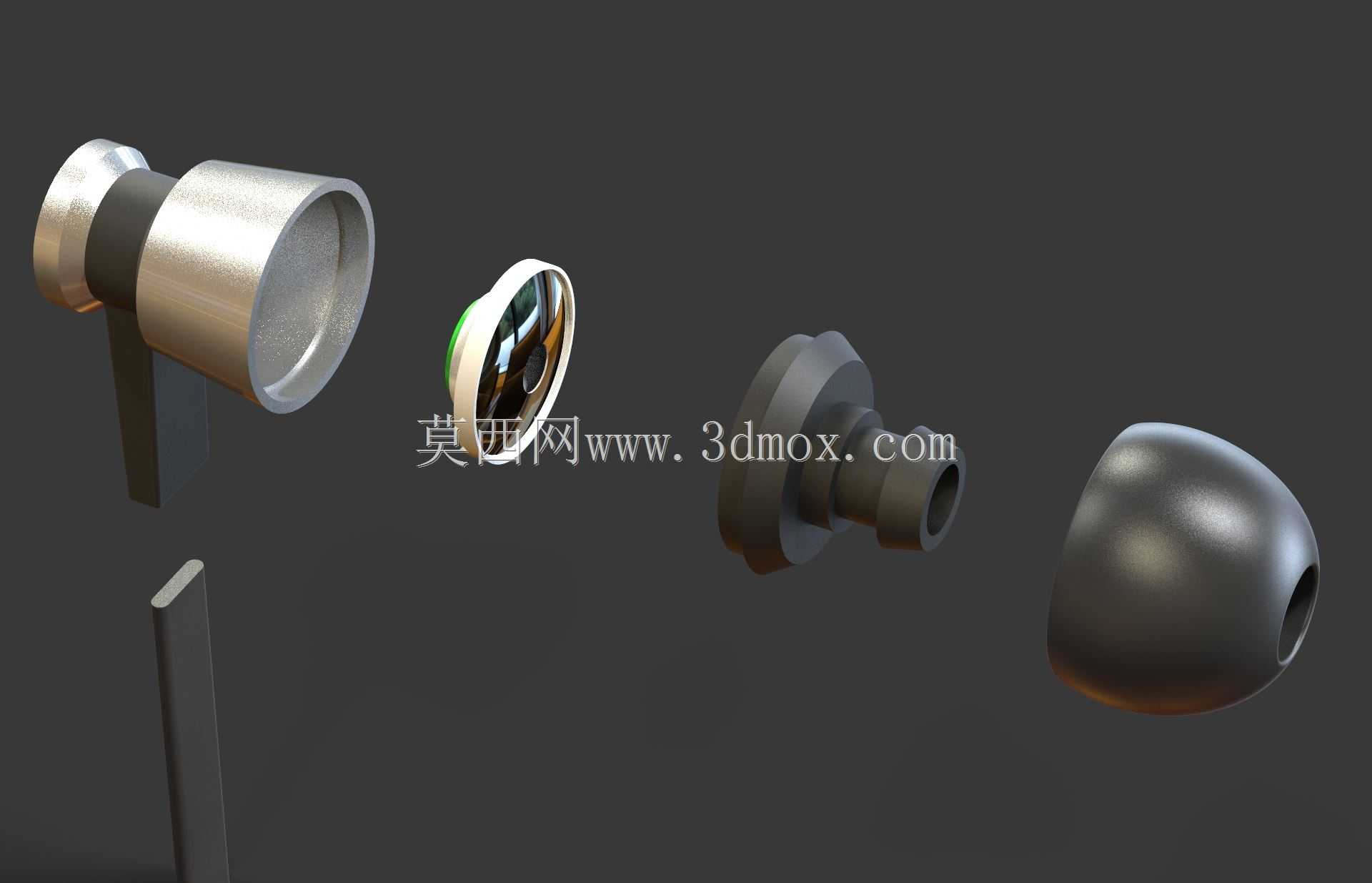

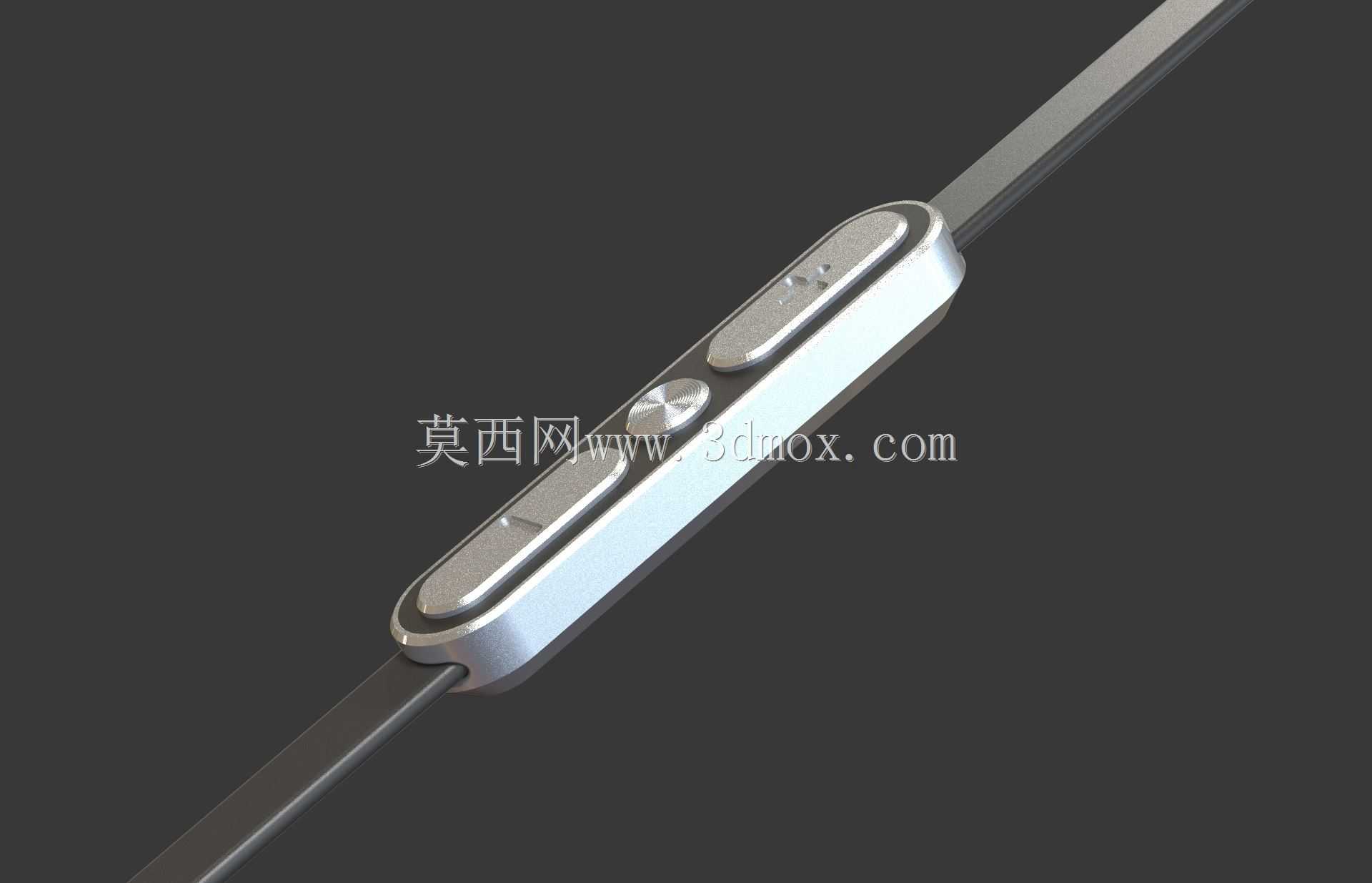

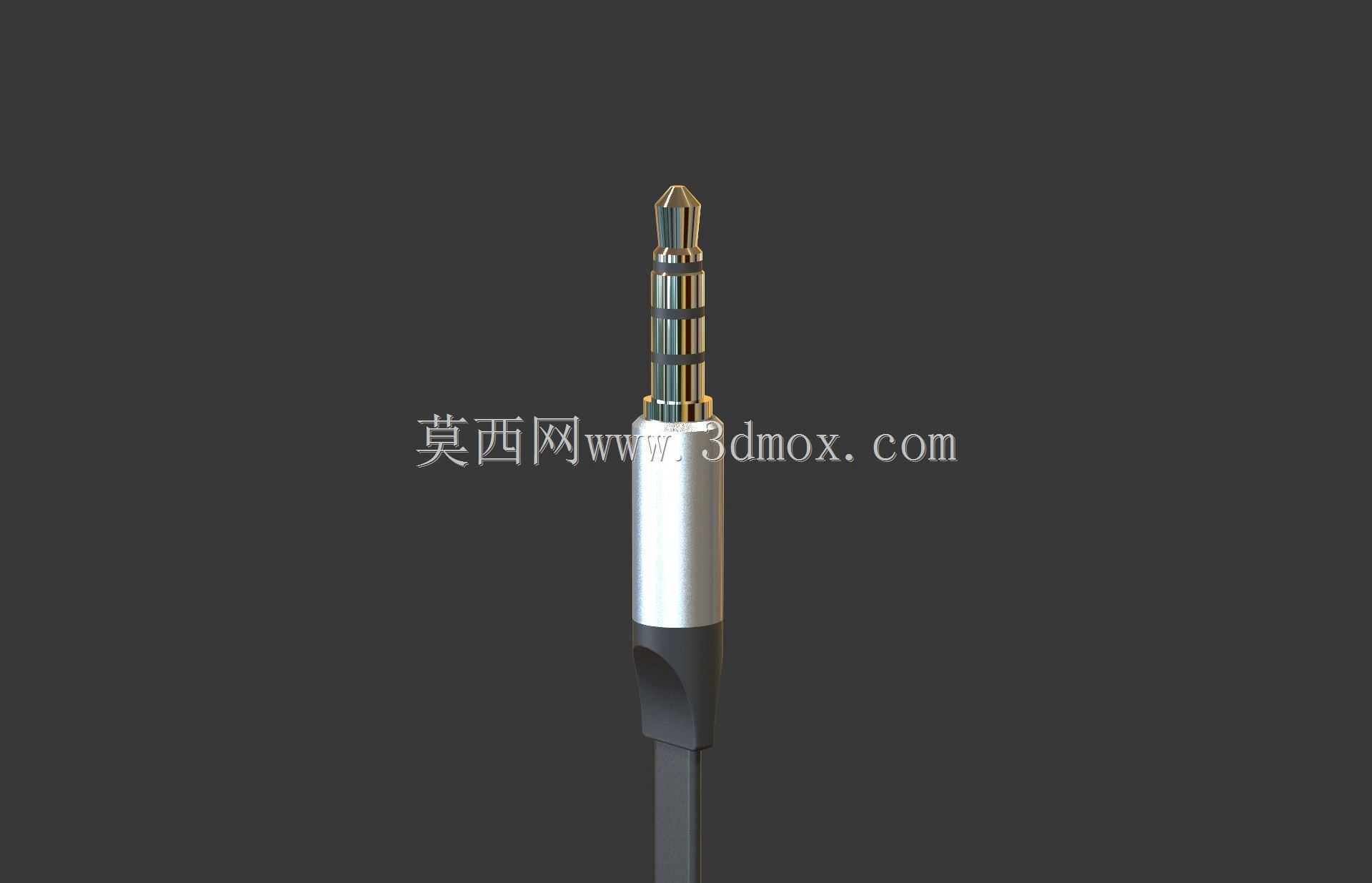

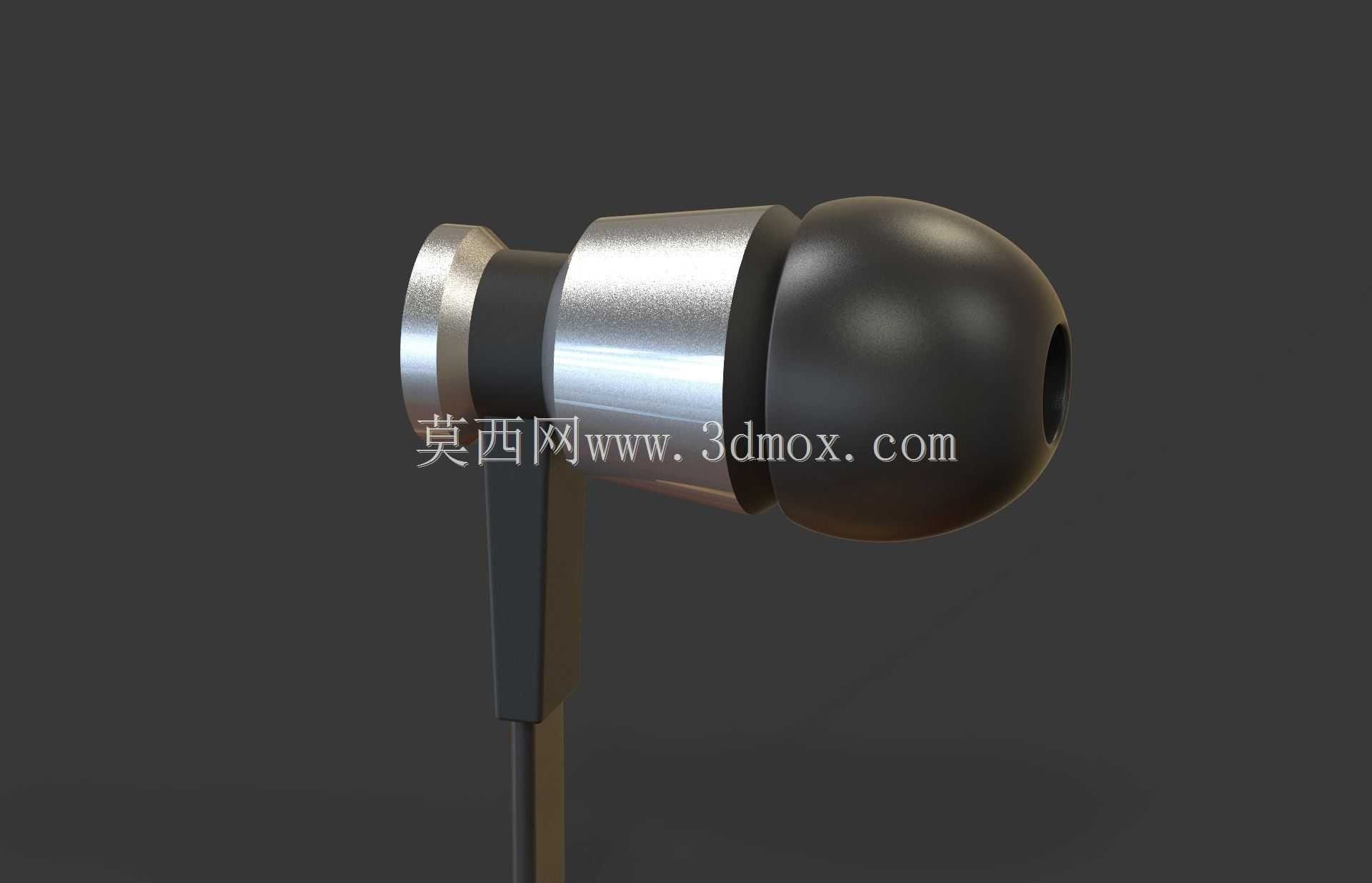

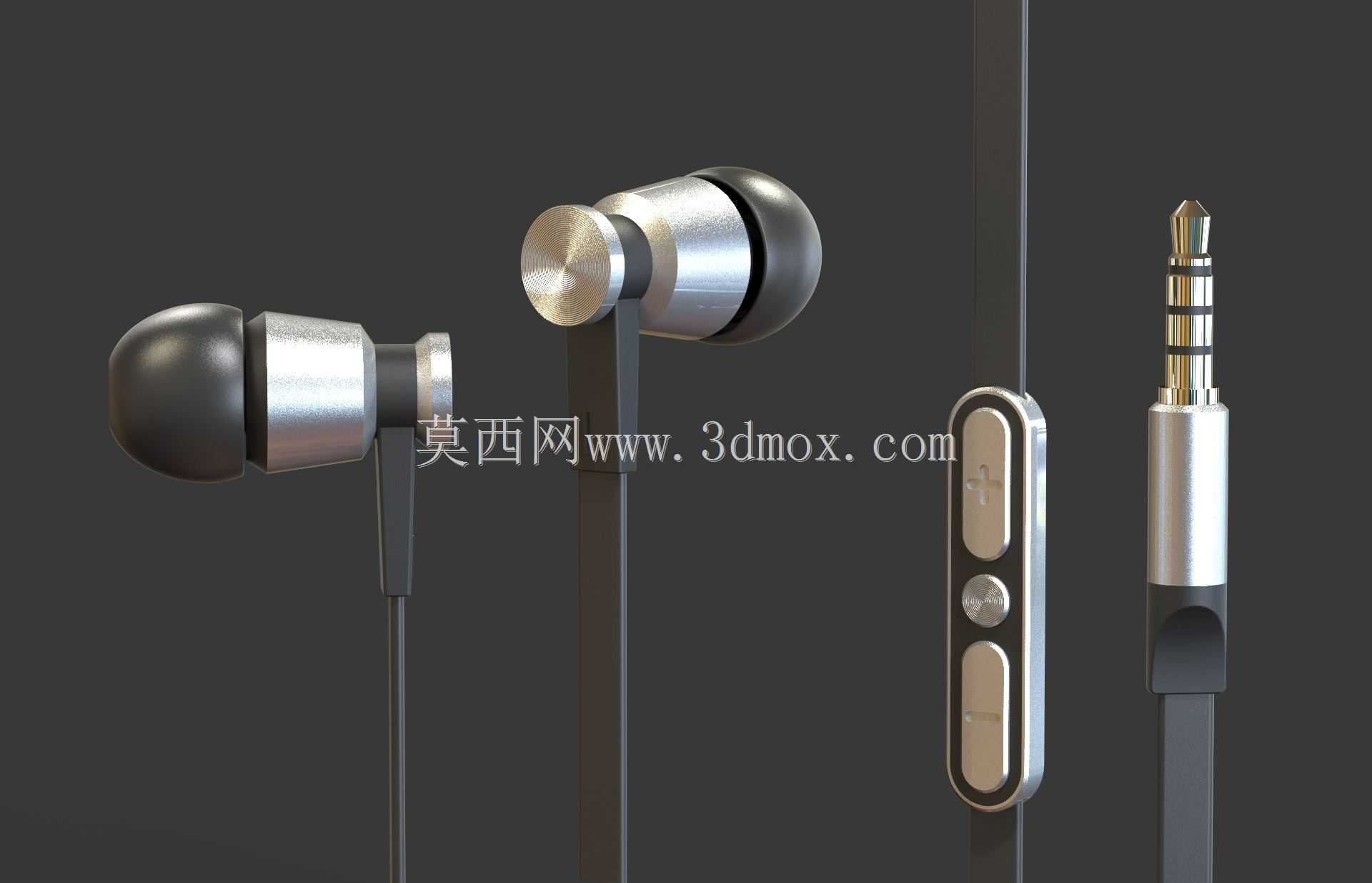

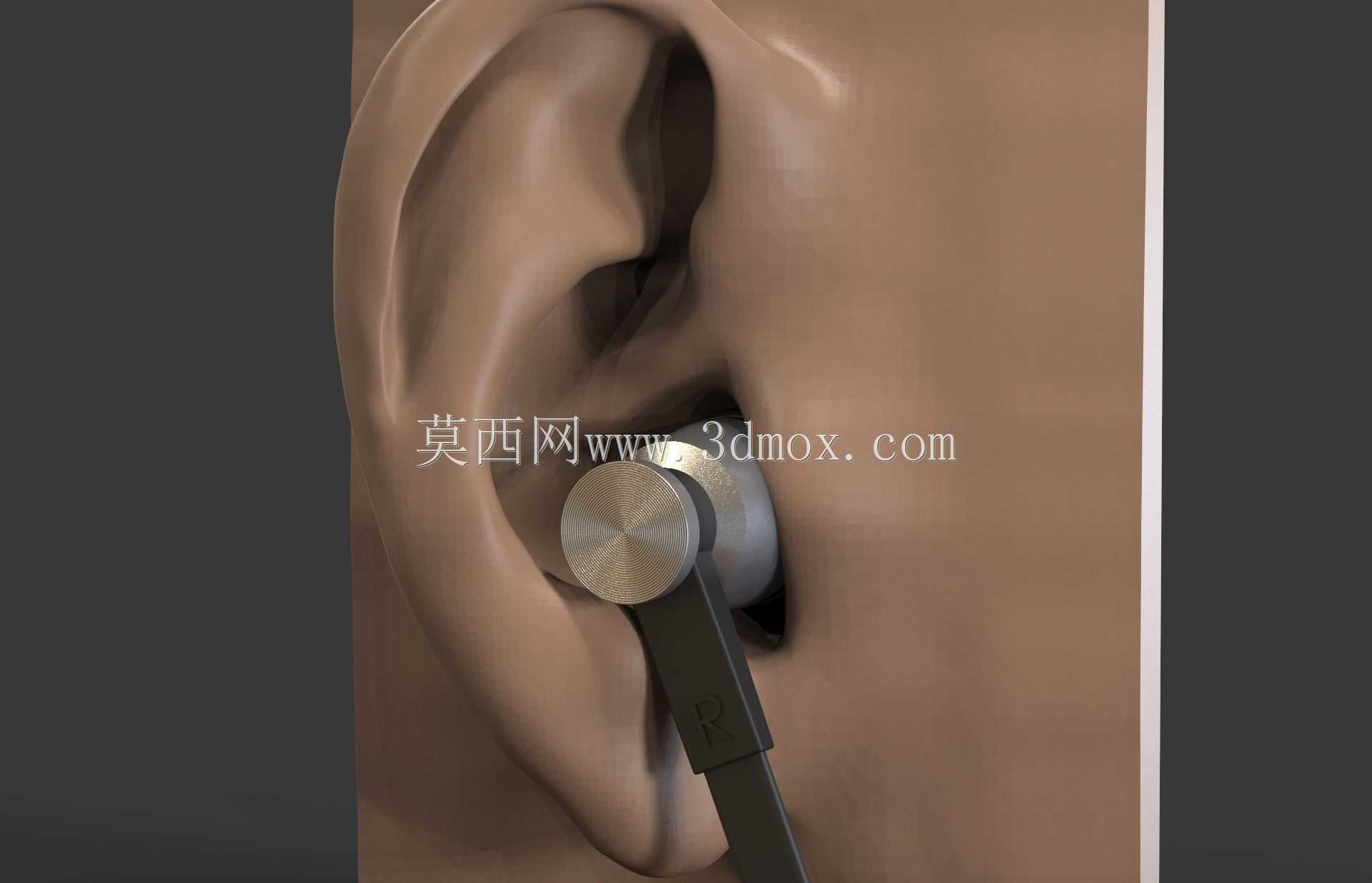

本次呈现的入耳式有线耳塞结构，核心面向日常随身音频播放、移动通讯拾音场景设计，可适配手机、便携播放器、笔记本电脑等常见带3.5mm音频接口的终端设备，满足用户通勤、办公、轻量运动场景下的私密听音与通话需求。从结构设计逻辑来看，耳塞主体采用金属切削腔体搭配硅胶耳套的组合，金属腔体部分通过CNC加工成型，内壁做阶梯式声学腔体结构，既可以通过金属材质的刚性减少腔体谐振带来的音染，也能借助阶梯内腔引导气流，优化低频段的声学表现；外层搭配的硅胶耳套设计有双环密封结构，佩戴时可贴合耳道轮廓形成被动隔音腔，降低环境噪声对听音效果的干扰，同时硅胶材质的邵氏硬度控制在适中区间，兼顾佩戴贴合度与长时间使用的舒适度。线控模块集成在单侧耳塞的出线端，外壳做长椭圆弧面过渡，内部预留麦克风拾音孔与功能按键的安装位，按键采用凸点式结构，表面做同心圆纹理处理，方便用户盲操作时快速识别按键位置，模块内部设置走线限位槽，避免线材拉扯时损伤内部焊盘，出线位置做应力释放锥度结构，弯折时可分散应力，提升线材弯折寿命。3.5mm三段式音频插头采用金属外壳包裹，插针部分做镀金层处理，降低接触电阻提升信号传输稳定性，插头尾部同样做软胶应力释放结构，适配日常插拔时的弯折角度。整体外形尺寸控制上，单颗耳塞主体直径控制在13mm以内，塞入耳道后不会过度突出耳廓，线控模块厚度控制在8mm，握持操作时不会有硌手感，插头长度控制在标准3.5mm插头尺寸范围内，可适配绝大多数带保护壳的终端设备接口，不会出现插不到位的情况。结构设计过程中，各部件的装配边界做了公差预留，金属腔体与内部发声单元的配合采用过盈压装加微量胶封的方式，既保证装配牢固度，也避免胶液溢出影响声学性能，线材与腔体、线控、插头的连接位置都做了内卡线结构，外部拉力不会直接作用在内部焊点上，大幅提升产品的抗拉扯性能。
