小型便携氧气通路调节控制阀结构设计

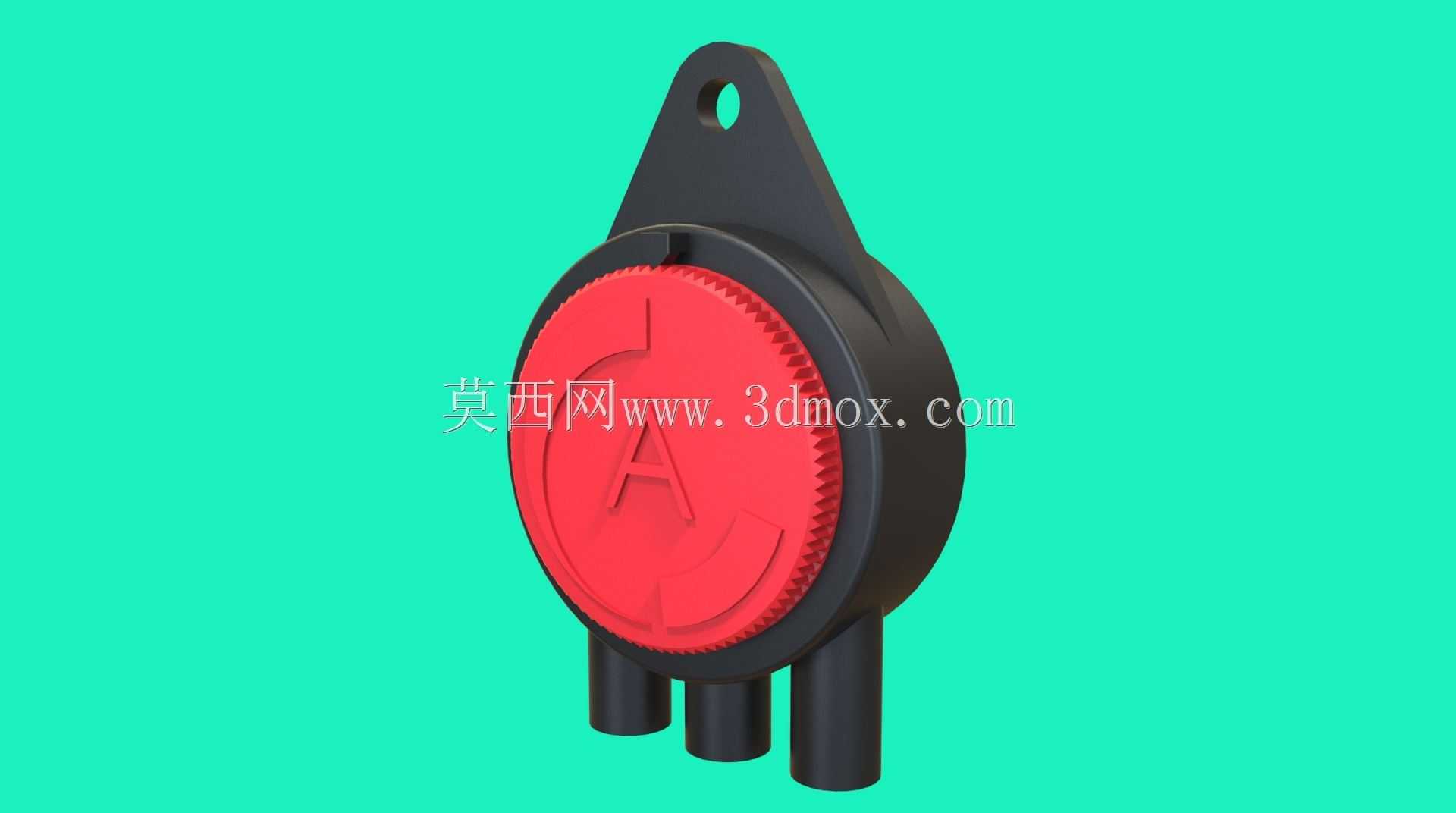

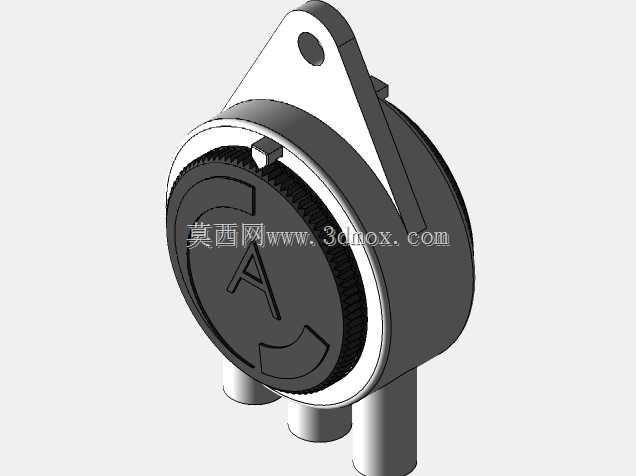

这款小型气路控制阀主要面向便携供氧、小型制氧设备、医疗辅助供氧终端等场景设计，核心作用是控制氧气通路的通断与流量调节，适配低压力氧气输送工况，常见于家用制氧机外接终端、便携吸氧装置、小型工业氧疗辅助设备的气路节点中。从结构设计来看，主体采用圆盘式旋钮调节结构，红色调节旋钮外圈做了滚花处理，增大手指拧动时的摩擦力，即便是戴薄防护手套操作也能精准施力，旋钮表面的标识位可以直观反馈当前阀件的开度状态，方便使用者快速判断通路开合程度。阀体上部设置带安装孔的固定挂耳，安装孔位可穿入M3规格的固定螺丝，既可以通过螺丝将阀件固定在设备壳体的预设安装位上，也可以穿入挂绳实现便携挂载，适配不同的安装使用需求。阀体下部伸出三个气路接嘴，接嘴外径适配常规4mm内径的氧气输送软管，接嘴根部做了倒锥防滑结构，软管套入后无需额外卡箍即可实现可靠密封，避免低压输氧过程中出现管路脱落、漏气的问题。设计过程中充分考虑了小型阀件的操作便利性，整体外形控制在掌心可握持的尺寸范围内，阀体外壳采用硬质工程塑料材质，既满足氧气接触部件的材质安全要求，也能控制整体重量，适配便携设备的轻量化设计需求。安装边界上，阀件主体最大外径不超过50mm，挂耳顶端到接嘴底端的总高度控制在65mm以内，安装时预留的操作空间仅需在旋钮外侧留出10mm的手指操作间隙即可，不会占用过多设备内部的布局空间。内部流道做了平滑过渡处理，减少氧气流动过程中的阻力损失，调节旋钮的转动阻尼经过调校，既不会因为阻尼过小导致开度误碰偏移，也不会因为阻尼过大造成操作费力，长期使用下阻尼性能保持稳定，适配日常频繁调节开度的使用场景。密封结构采用内嵌式橡胶密封圈，在旋钮转动调节的全程都能保持阀件内部与外部的密封隔离，避免氧气外泄造成的气源浪费，也能防止外部灰尘杂质进入气路内部造成通路堵塞，保障氧气输送的洁净度与稳定性。
