三柱塞高压牛奶均质机结构三维设计

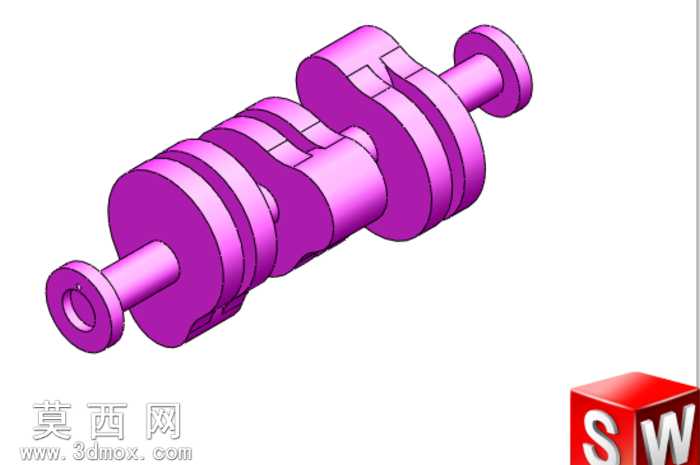

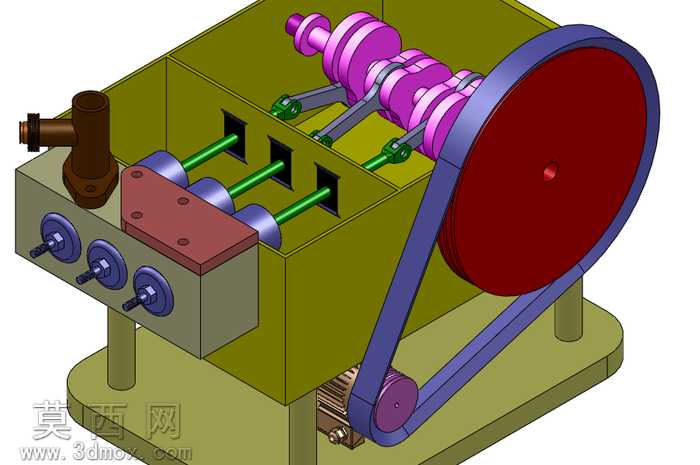

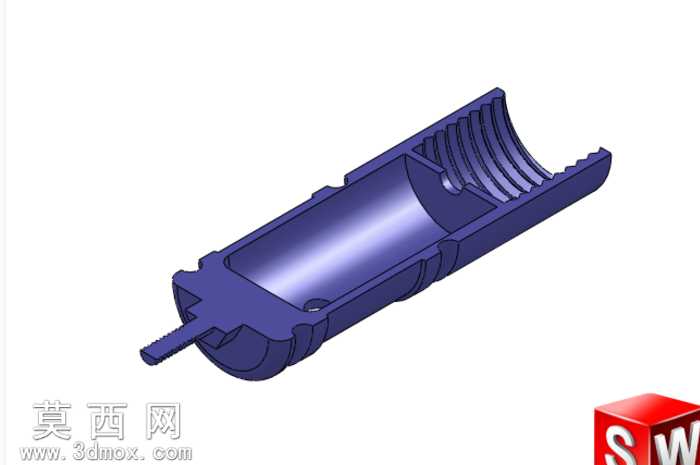

本模型为三柱塞式牛奶均质机的完整三维结构设计，采用SolidWorks完成全参数化建模，整体装配逻辑清晰，各运动部件配合关系完整可实现运动仿真演示。建模过程中先完成整体机架的基体搭建，机架采用箱式焊接结构设计，作为所有传动与工作部件的安装载体，建模时对机架的安装定位面做了精准的公差配合预留，保证后续部件装配的同轴度与平行度要求。传动系统部分，首先搭建了V带减速传动结构，大带轮与小带轮的轮槽尺寸严格按照标准V带参数建模，带轮与曲轴输入端采用键连接定位，皮带模型采用实体扫描特征完成，还原了带传动的张紧安装状态。曲轴部件作为核心动力转换构件，采用多曲拐偏心结构设计，三个曲拐呈120度相位差均匀分布，建模时对曲轴的主轴颈、连杆轴颈做了圆角过渡处理，还原真实零件的工艺设计，曲轴与连杆大头采用剖分式滑动轴承配合结构，连杆小头通过十字滑块与三个柱塞杆连接，将曲轴的旋转运动转换为柱塞的往复直线运动。工作端部分，三个柱塞缸体呈水平平行排布，缸体端部安装有均质阀组与调压旋钮，三个侧置的调压手轮采用滚花外观建模，还原操作件的防滑结构特征，进料口采用侧置法兰连接结构，出料通道集成在泵头内部，泵头的密封件、压盖等细小零件均做了独立建模，完整还原高压泵头的密封结构设计。材质渲染方面，机架部分赋予橄榄绿机床漆材质，带轮采用深红烤漆材质，传动皮带赋予深蓝色橡胶材质，曲轴、柱塞等运动部件赋予亮紫色金属镀层材质，手轮、进料接头等部件赋予发黑处理的深棕金属材质，底座采用浅橄榄灰铸铁材质，不同部件的材质区分清晰，可直观分辨各功能模块的结构边界。设计思路上围绕高压均质的工作原理，通过三柱塞错向往复运动实现输出压力的平稳性，带传动结构实现电机与工作端的减速隔振，整体结构紧凑，传动路线清晰，所有运动副均添加了正确的配合约束，可直接用于设备结构演示、工作原理教学以及后续的工程图转化工作，完整展现了高压往复式均质设备的典型机械结构组成。
