双轴拖车悬挂底盘结构设计

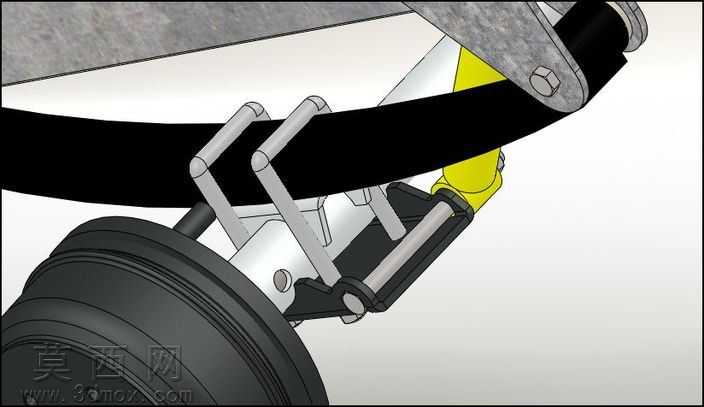

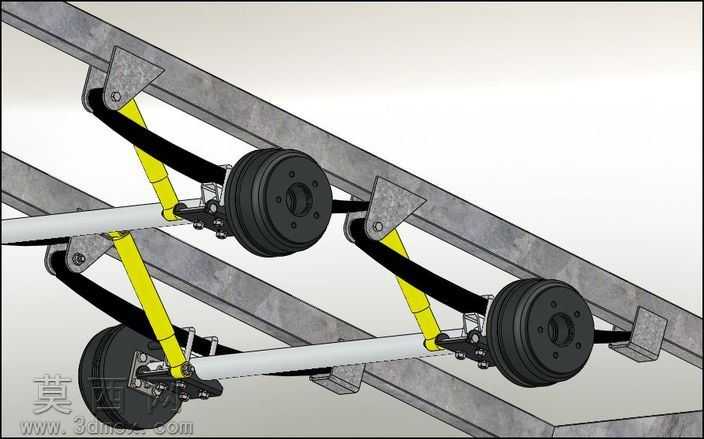

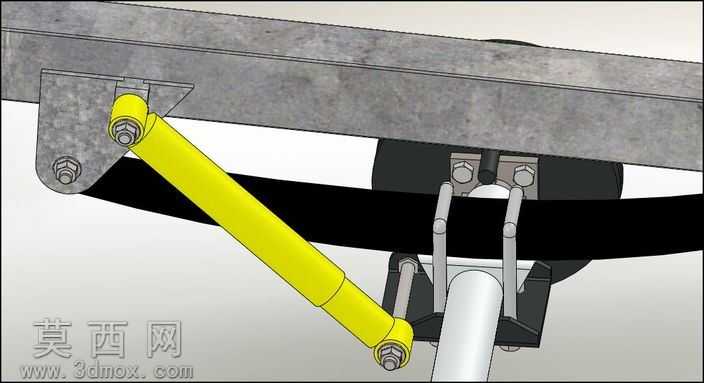

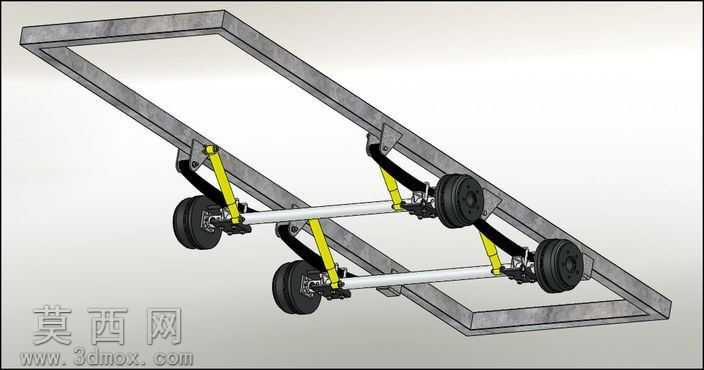

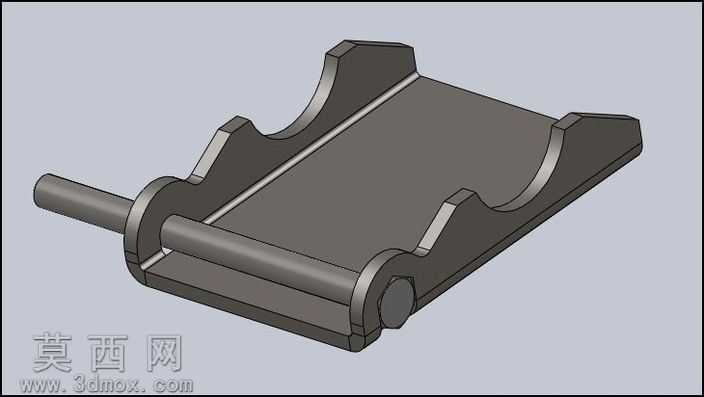

本作品为双轴拖车底盘悬挂结构的三维建模设计，整体采用框架式矩形车架作为承载主体，建模过程中严格遵循机械加工工艺逻辑，对每一处构件的尺寸配合、连接关系都做了精准还原。车架主体采用矩形截面型钢搭建，建模时通过拉伸、切除等特征还原型钢的截面形态与拼接角度，保证框架的结构对称性与承载合理性，车架整体呈倾斜布置，适配拖车的装载平台安装需求。行走系统采用双轴四轮布局，每根车轴通过对称布置的悬挂组件与车架连接，悬挂部分包含黑色的板簧弹性构件与黄色的阻尼减震部件，建模时对减震器的上下铰接点、板簧的固定吊耳结构都做了细致刻画，还原了悬挂系统的缓冲减震工作逻辑，能够清晰展示车轮受冲击时的活动行程与受力传递路径。车轴部分采用空心圆管结构建模，两端通过轮毂连接结构装配橡胶轮胎，轮胎的表面纹理、轮毂的安装孔位都通过细节特征做了还原，保证模型的真实感。渲染阶段为车架赋予了哑光金属钢材材质，还原型钢表面的轻微磨砂质感；为减震器阻尼部分赋予亮黄色工程塑料材质，与黑色的板簧、金属色的车轴形成清晰的视觉区分；轮胎部分赋予黑色橡胶材质，模拟橡胶的哑光粗糙质感，整体渲染光影柔和，能够清晰展示各部件的装配层次与结构关系。设计思路上采用了简化制造的优化方案，将冲击轴的连接结构整合为U型螺栓板形式，大幅减少了所需的零部件数量，所有金属板类构件都设计为可通过激光切割、弯折工艺加工成型的形态，降低了生产制造与组装的难度，同时双轴悬挂的布局保证了拖车行驶过程中的稳定性，能够有效分散路面传递的冲击载荷，提升装载运输过程中的平稳性。建模过程中对所有铰接位置的配合间隙都做了合理预留，既保证结构展示的清晰性，也符合实际机械装配的公差要求，整体模型完整呈现了轻型拖车底盘悬挂系统的核心结构，可用于结构原理展示、工艺设计参考等场景。
