霍尼韦尔法兰式三通球阀三维结构设计

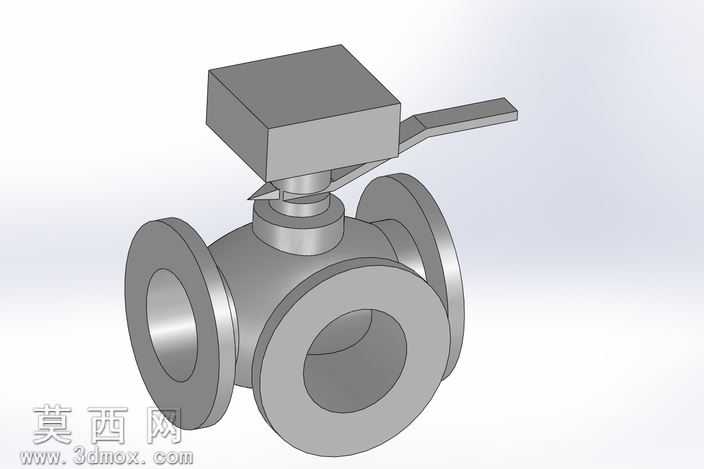

本模型为法兰连接式三通球阀的三维数字化设计成果，建模阶段以工业管路系统的实际工况需求为核心设计依据，采用自底向上的建模逻辑完成全结构搭建。首先基于三通球阀的流体通径参数，完成三通式球形阀体的基础轮廓构建，三个法兰连接端严格遵循法兰连接的标准尺寸规范，预留标准螺栓孔位与密封面结构，保证模型可直接对接同规格管路的装配验证需求。阀芯部分采用圆柱形通孔球体结构，建模时精准控制球体与阀座的配合公差，确保密封面的贴合精度符合工业阀门的密封性能要求；阀杆部分采用阶梯轴结构设计，分别设置与阀芯的卡接定位段、与阀体填料函的密封配合段、与执行机构的连接段，各段轴径与长度参数均匹配实际装配逻辑，避免出现结构干涉问题。顶部的手动操作手柄采用杠杆式结构设计，建模时优化手柄的握持段长度与操作角度，保证手动操作时的力矩符合人机工程要求，同时配套设置手柄限位结构，可精准限制阀芯的转动行程，确保三个通路的切换位置准确。上部的方形控制模块预留了电动执行器的安装接口，可拓展为自动控制型三通阀，满足不同工况的控制需求。材质渲染阶段，整体阀体、阀芯、阀杆、法兰均采用铸钢金属材质，调整金属材质的粗糙度与反射参数，还原工业铸钢件的哑光金属质感，手柄部分采用哑光金属材质区分操作部件，密封件位置采用橡胶材质表现密封结构，通过材质差异清晰区分不同功能的零部件。结构设计上充分考虑三通阀的介质分流、合流、流向切换的核心功能，三个通路的轴线处于同一平面，球体转动90度即可完成不同通路的通断切换，模型完整还原了阀门内部的流道结构、外部的连接结构与操作结构，所有配合面均经过干涉检查，不存在结构穿模、尺寸矛盾的问题，可用于阀门产品的结构展示、装配教学、管路系统的虚拟布局验证等场景，为三通球阀的产品优化、安装调试提供直观的三维数字化参考。
