八角形挤压线性伺服驱动装置结构

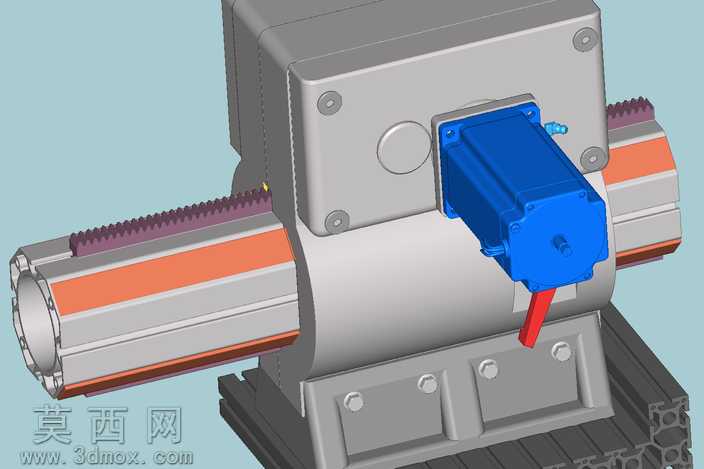

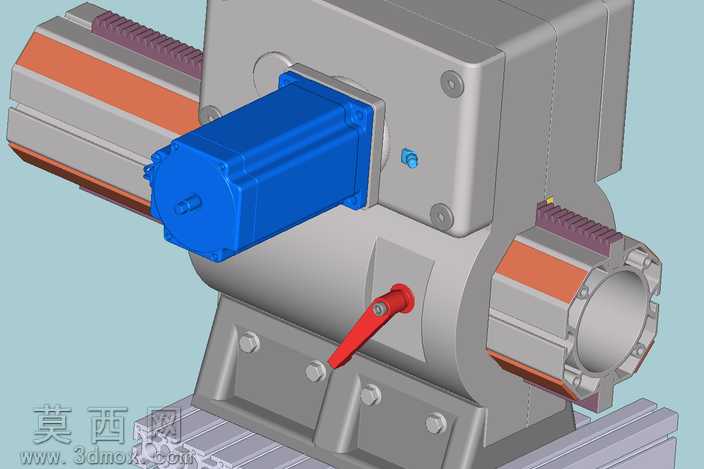

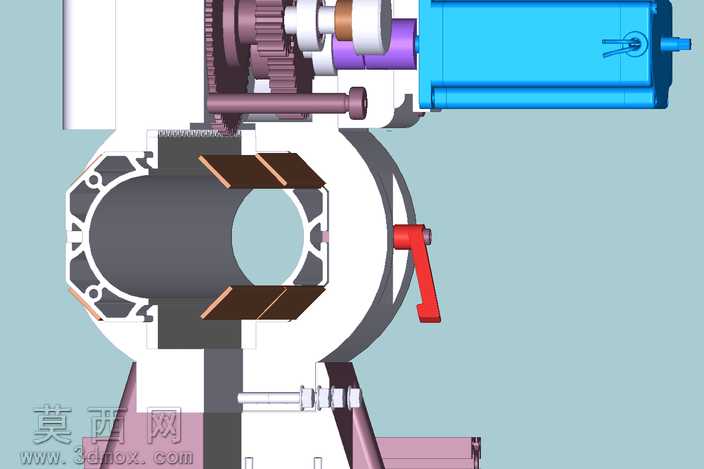

本作品为线性直线运动驱动装置的三维建模成果，建模过程严格遵循机械设计的尺寸配合规范，首先完成整体装配基准的搭建，以安装基座为核心定位基准，依次完成驱动单元、传动单元、执行单元的零件建模与装配约束。建模阶段针对装置的八角形挤压结构做了精细化特征处理，对挤压接触面的齿形结构、安装定位孔位、锁紧手柄的铰接结构都做了1:1的特征还原，保证各零件间的装配间隙符合实际机械加工的公差要求。材质渲染阶段，对伺服驱动电机部分赋予哑光蓝色工程塑料材质，还原端盖、壳体的塑料质感与表面细微磨砂纹理；主体金属基座部分赋予银灰色铸铝材质，添加细微的铸造颗粒质感与金属反光属性，还原铸件的哑光金属质感；两侧的线性执行导轨部分添加橙红色警示涂层材质，模拟工业设备常用的警示色涂装效果，锁紧操作手柄赋予红色烤漆金属材质，突出操作件的视觉辨识度；导轨安装面赋予冷拉钢材的亮银金属质感，区分不同功能部件的材质差异。结构设计上，该装置采用八角形挤压式线性传动结构，搭配伺服电机作为动力输入源，通过内部的挤压传动结构将电机的旋转运动转化为直线输出运动，装置侧面设置手动锁紧手柄，可在断电或调试状态下锁定直线运动位置，基座预留标准安装孔位可适配不同的线性导轨安装场景，整体结构紧凑，动力单元与传动单元集成度高，可直接作为自动化直线运动工位的驱动模块使用。设计过程中充分考虑了部件的装配合理性，所有可拆卸部件都预留了合理的装配操作空间，紧固件的选型与安装位置都符合机械设计手册的规范要求，渲染阶段通过合理的光源布置，突出各部件的结构轮廓与材质差异，清晰展示内部传动结构与外部安装接口的布局，完整呈现该线性驱动装置的整体结构与功能特点。
