数控设备用滚珠丝杠螺母耦合构件

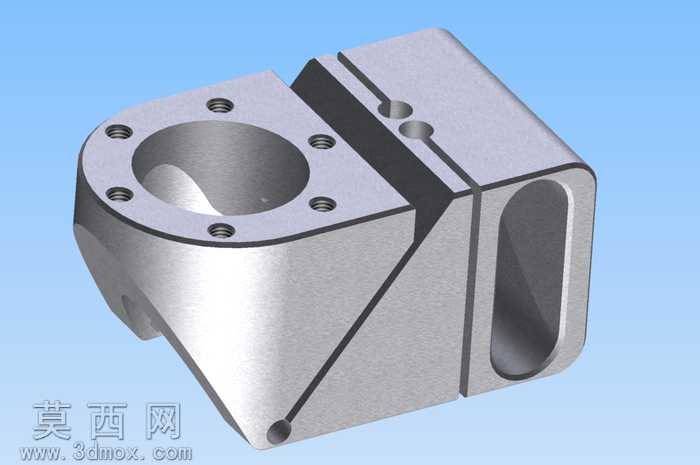

本作品为适配数控传动场景的滚珠丝杠螺母耦合构件三维建模成果，建模阶段优先还原构件的实际装配逻辑与功能结构，首先完成主体基座的特征搭建：左侧为带环形安装法兰的丝杠容纳腔，法兰端面均匀排布6个螺纹安装孔，用于耦合器与设备安装面的刚性固定，腔体内壁做适配滚珠循环的光滑曲面处理，保证丝杠运行时滚珠的顺畅滚动；右侧为分体式锁紧结构，通过斜向分割的夹块与顶部的锁紧销孔配合，可实现对穿入轴件的抱紧固定，夹块侧面开设长圆形减重与观察槽，既降低构件整体重量，也可直观查看轴件的装配到位情况。建模过程中对所有安装孔的倒角、棱边的工艺圆角、分型面的贴合间隙都做了精细化还原，避免出现不符合加工工艺的尖锐棱角与干涉结构。材质渲染阶段采用金属哑光质感模拟实际45号钢调质后的表面效果，对安装孔内的螺纹面、夹块的分割贴合面做细微的粗糙度区分，还原真实机加工零件的表面质感，渲染时采用柔和的侧向打光，清晰展现构件的结构层次与曲面过渡，避免阴影过暗遮挡关键结构细节。设计思路围绕滚珠丝杠与轴件的兼容耦合需求展开，摒弃了传统螺母座与联轴器分体装配的冗余结构，将丝杠支撑、螺母固定、轴件锁紧三个功能集成在单一构件上，有效减少数控设备传动链的装配累积误差，提升传动刚性与运行稳定性，构件的分体夹块设计可适配一定公差范围内的轴径，降低装配时的配合精度要求，同时所有安装孔位均采用行业通用的标准尺寸，可直接匹配市面主流规格的滚珠丝杠与传动光轴，无需额外做定制化改孔处理，能够直接用于数控进给机构、精密驱动模组的虚拟装配验证、运动仿真分析，也可作为机加工生产的三维参考依据。
