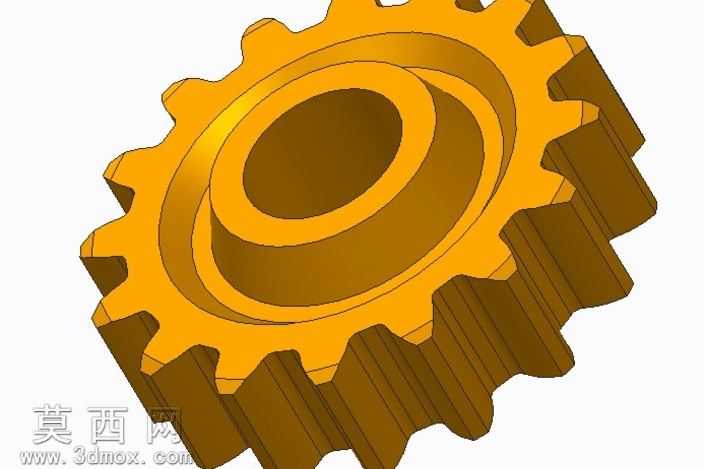

带台阶内孔直齿圆柱传动齿轮三维设计

本作品为带台阶内孔结构的直齿圆柱传动齿轮，建模过程依托三维参数化设计软件完成，整体建模遵循机械设计标准规范，先以齿轮齿廓渐开线生成逻辑为核心，通过参数化方程精准绘制齿形轮廓曲线，保证齿形压力角、模数、齿数等核心参数符合通用传动齿轮的设计要求，齿顶圆、齿根圆、分度圆的尺寸比例严格匹配机械传动的啮合需求。建模过程中先完成齿轮基体的回转特征构建，通过旋转命令生成带双层台阶内孔的齿轮基体结构，台阶内孔的设计用于匹配传动轴的阶梯轴安装结构，可实现齿轮与轴装配时的轴向定位，减少装配过程中额外定位零件的使用，提升传动结构的紧凑性。齿形部分通过阵列命令完成全周轮齿的均匀排布，保证每个轮齿的尺寸一致性与位置精度，轮齿与基体的衔接位置做了合理的圆角过渡处理，避免应力集中问题，提升齿轮在传动过程中的结构强度。材质渲染阶段选用金属材质模拟合金结构钢的质感，调整材质的金属度、粗糙度参数还原机械加工后的金属表面效果，通过光影渲染突出轮齿的立体结构与内孔台阶的层次结构，清晰展示齿轮的内外结构特征。设计思路围绕大学阶段机械项目的传动需求展开，针对小型传动机构的动力传递场景，优化齿轮的内孔结构适配常用的阶梯传动轴，轮齿参数匹配对应传动比要求，整体结构兼顾加工可行性与装配便利性，可直接用于传动机构的虚拟装配验证、运动仿真演示，也可作为机械设计教学中齿轮结构认知、参数化建模学习的参考案例，帮助理解直齿圆柱齿轮的结构特点与设计逻辑，掌握传动零件从参数计算到三维建模、结构优化的完整设计流程。
