紧凑型行星齿轮传动机构三维结构设计

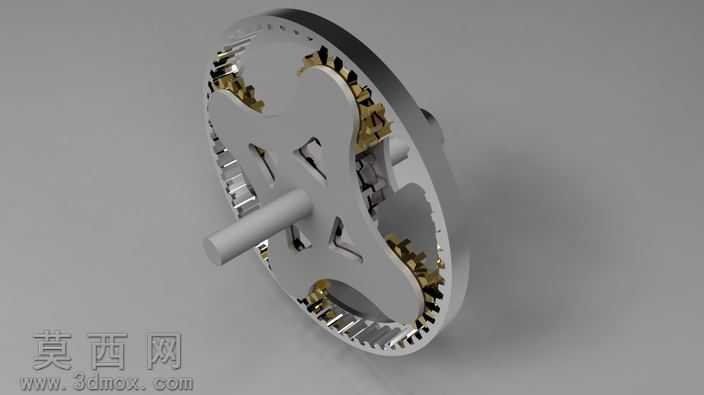

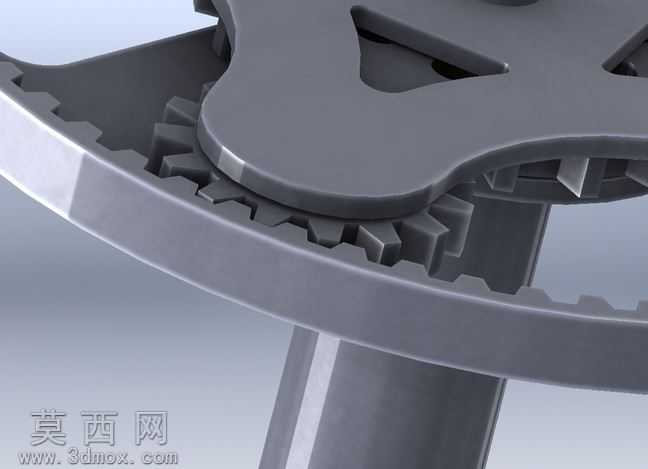

本作品为行星齿轮传动机构的三维建模成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先依据行星传动的啮合原理确定各构件的基础参数：以内齿圈的分度圆直径为基准，匹配行星轮与中心输出轴的齿数配比，保证各齿轮啮合时的重合度处于合理区间，避免传动过程中出现卡滞或传动比波动。建模过程中优先完成内齿圈的齿形绘制，通过渐开线方程生成标准齿廓曲线，经拉伸、阵列完成内齿圈的基体结构，同时在内齿圈外侧预留安装定位的轴段结构，保证构件的装配适配性。行星架采用三工位对称式结构设计，三个行星轮的安装轴孔沿圆周120°均匀分布，建模时通过对称约束保证孔位的位置度公差，行星架主体采用镂空式减重设计，在保证结构刚性的前提下降低整体构件重量，减少传动过程中的转动惯量。行星轮的建模严格匹配内齿圈与中心轴的齿形参数，保证啮合侧隙处于合理范围，避免传动过程中出现冲击噪音。中心输出轴采用一体式结构设计，轴端设置定位轴肩，保证与外部负载连接时的同轴度。渲染阶段采用金属哑光材质模拟钢制构件的表面质感，对齿面部分添加轻微的磨削纹理效果，还原机械加工后的真实表面状态，场景采用柔和的漫反射光照，清晰展现各构件的装配关系与结构细节，同时通过半透明预览效果可直观观察内部齿轮的啮合位置。设计过程中重点优化了行星架的受力结构，通过有限元分析思路调整镂空区域的轮廓走向，避免应力集中问题，同时对各齿轮的齿顶高、齿根高参数进行微调，保证传动过程中的平稳性，该传动机构可实现小空间内的大传动比动力传输，适用于对安装体积有严格要求的动力传输场景，整体模型装配完成后经干涉检查，各运动构件之间无硬干涉，转动副的配合间隙符合机械设计的公差要求，可直接用于后续的运动仿真分析、工程图导出或3D打印样件验证。
