AMD R9 290X夏威夷显卡外观结构三维建模

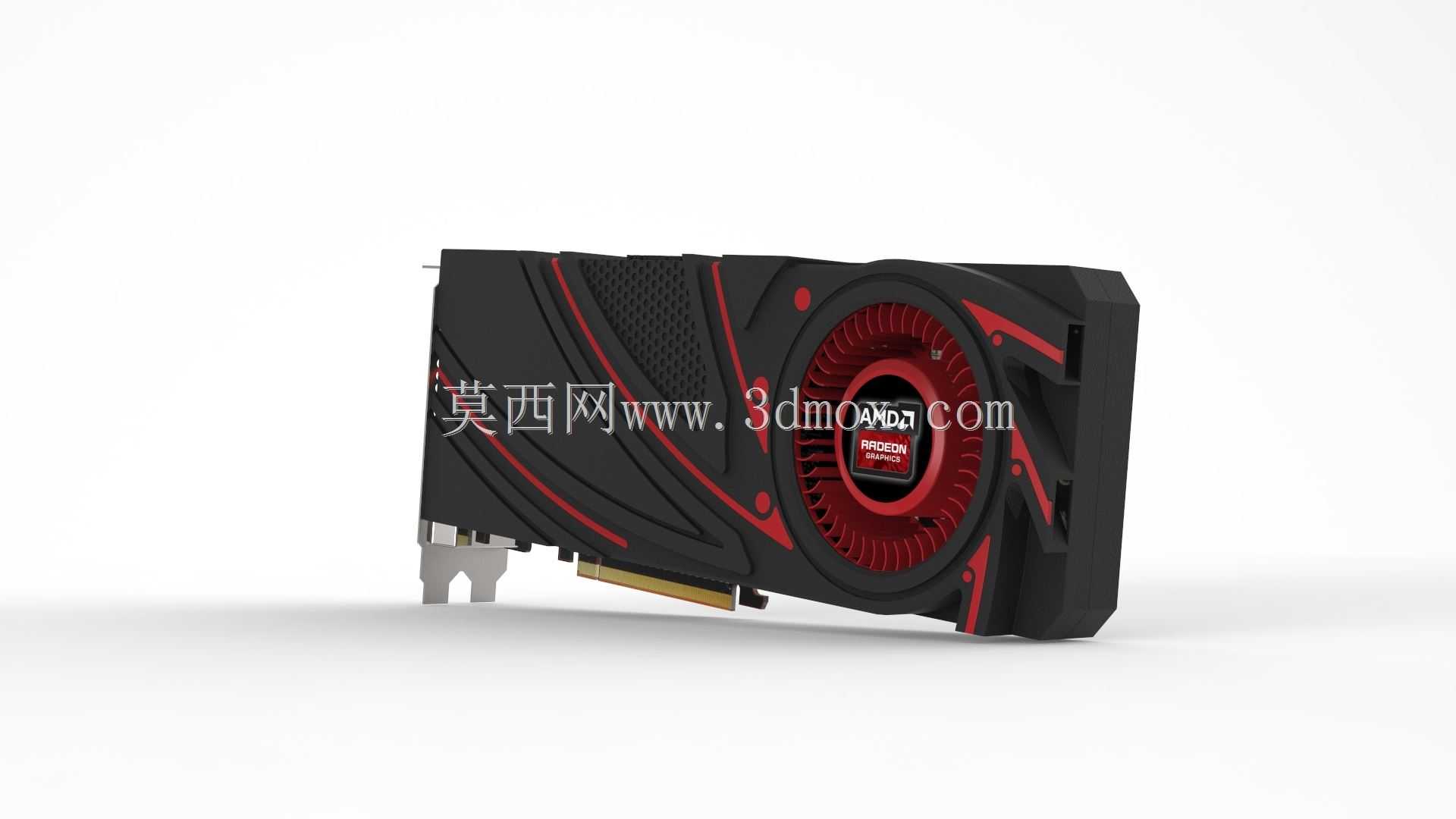

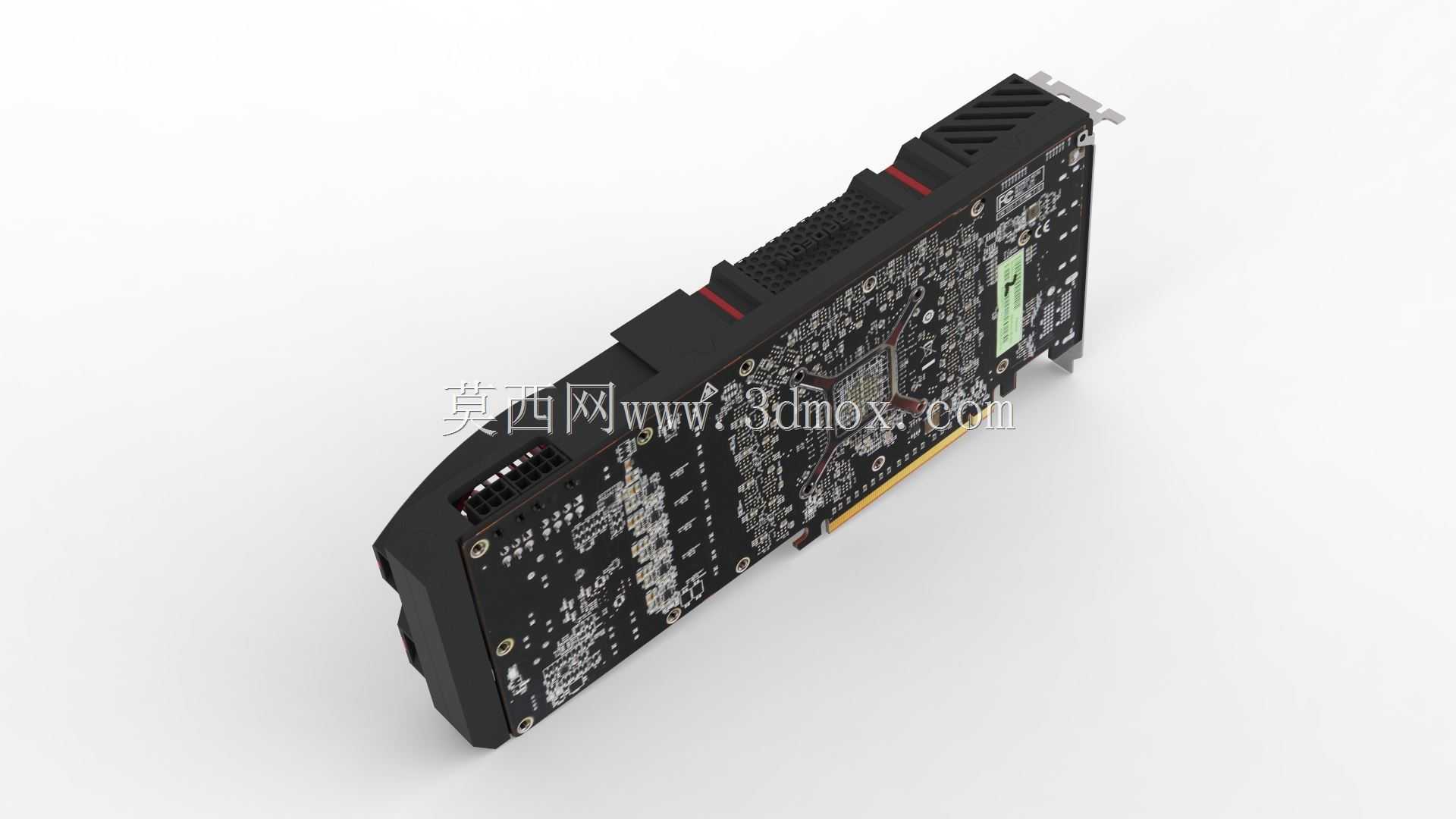

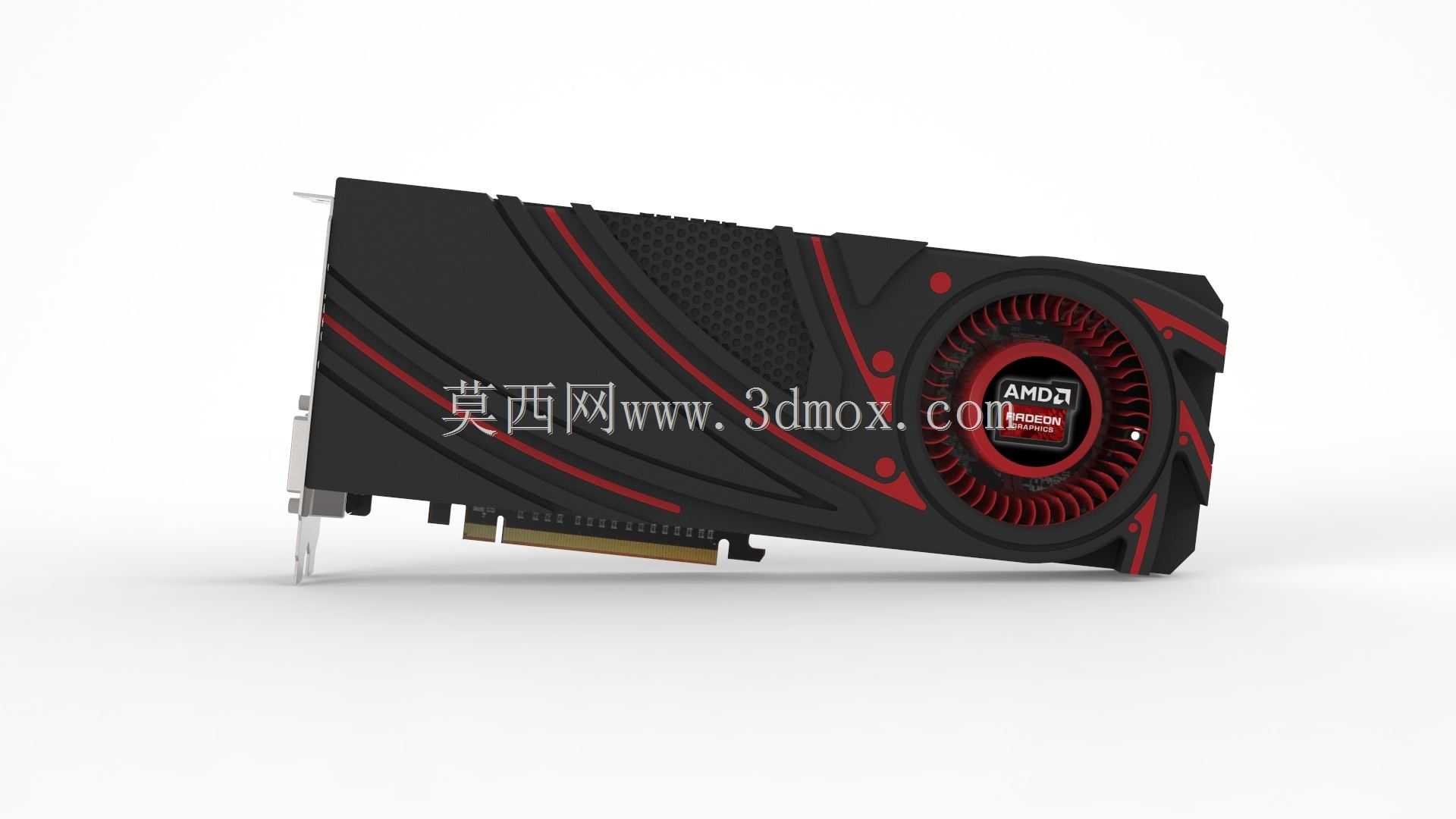

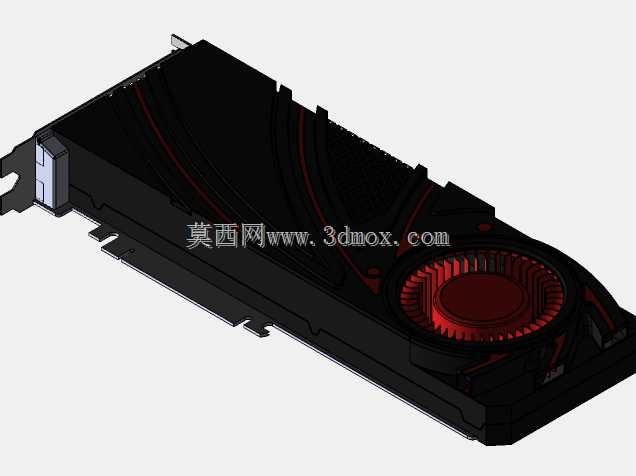

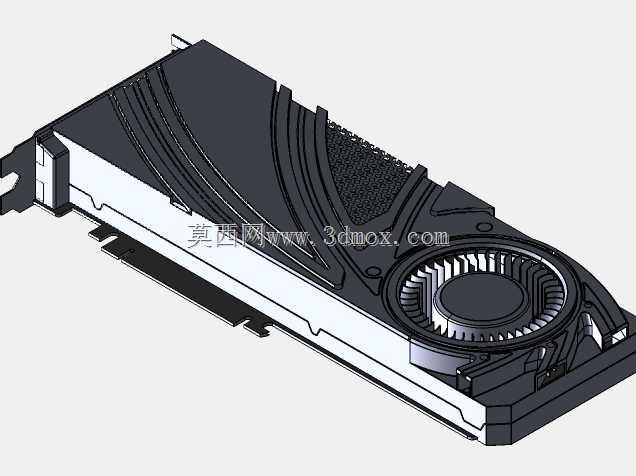

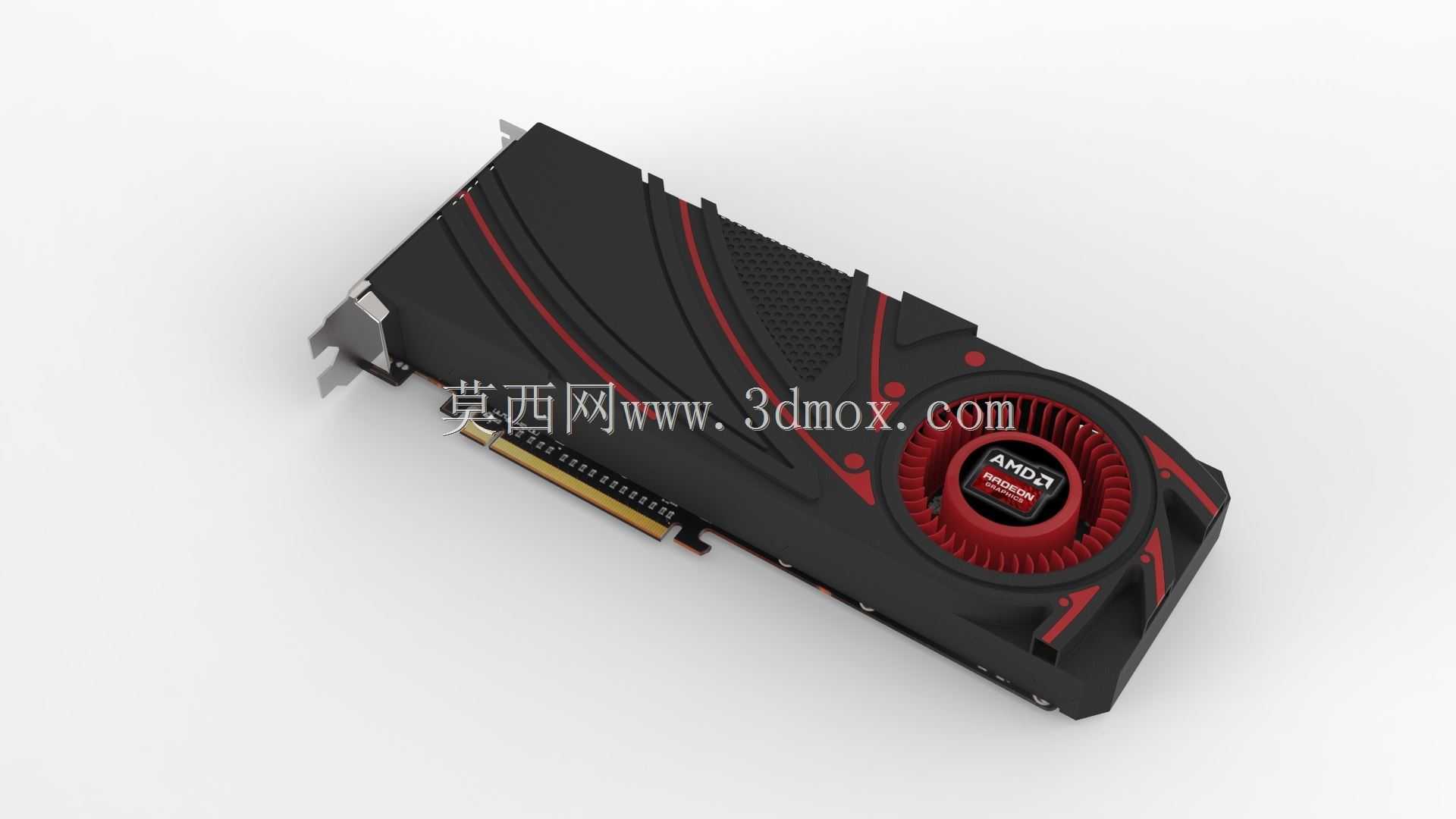

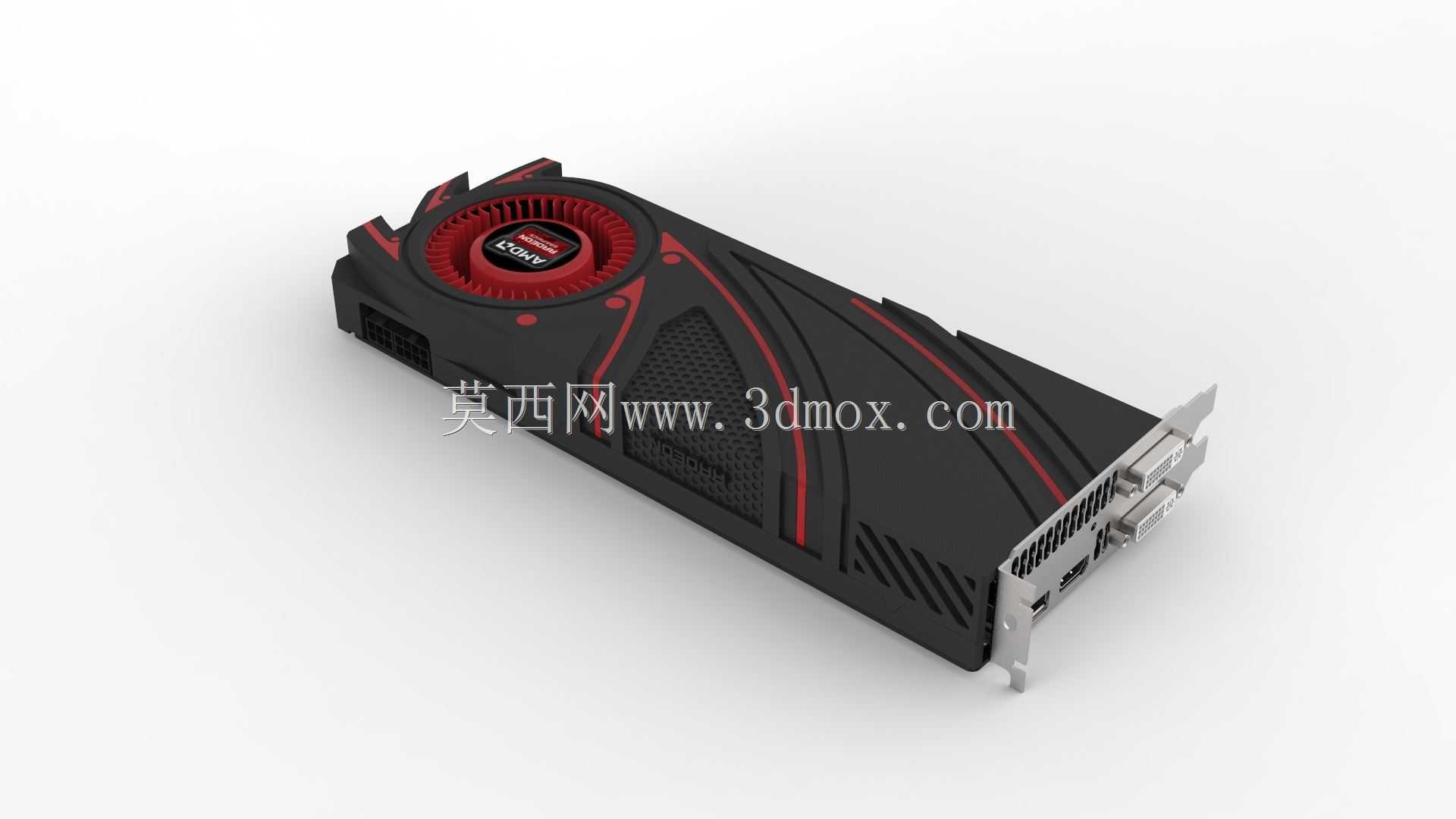

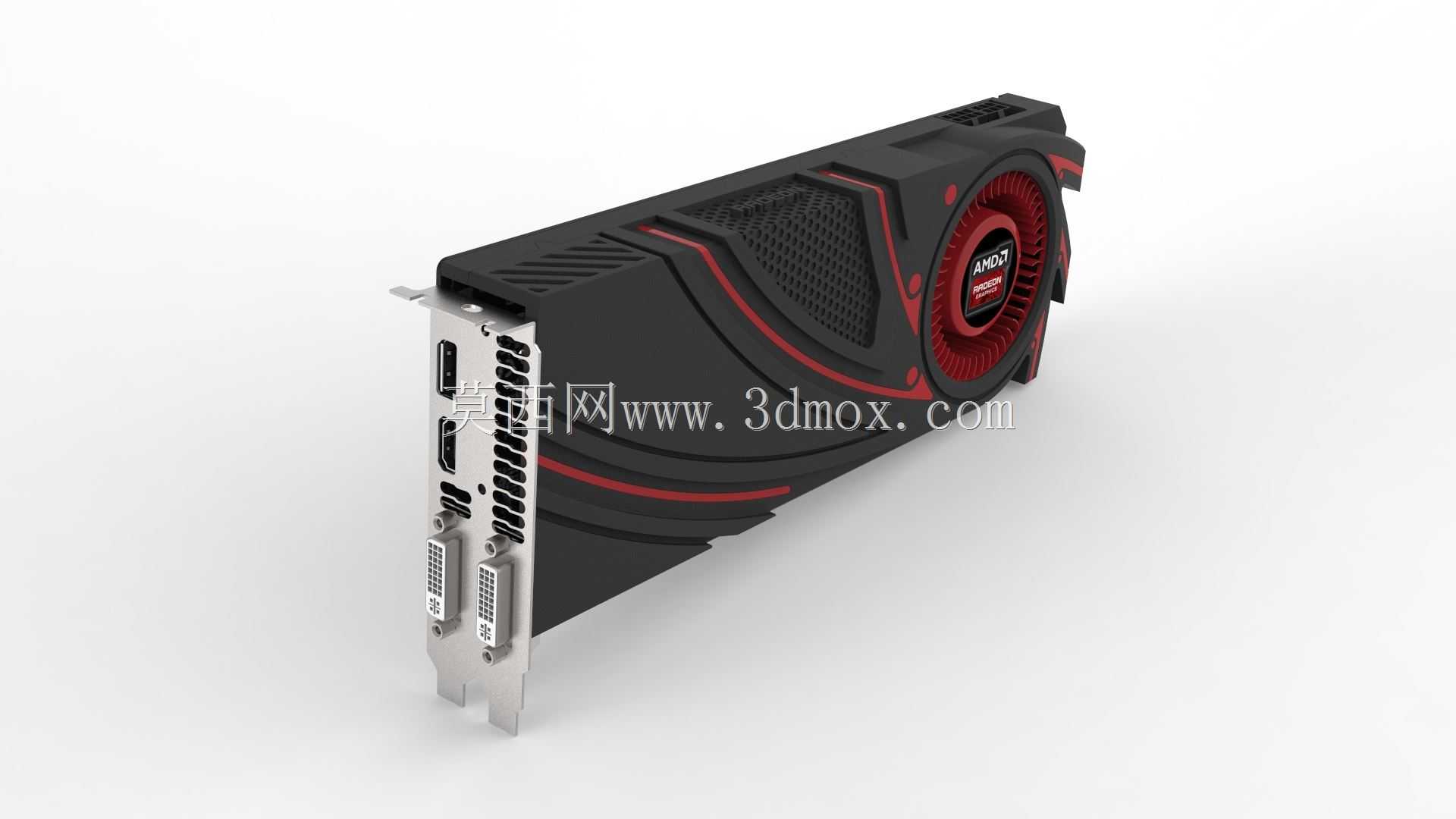

在桌面级计算机硬件的结构设计领域，独立显卡作为承担图形运算输出的核心板卡部件，其结构设计需要兼顾散热效能、机箱安装兼容性、板载元件布局合理性等多重工程需求，本次建模还原的AMD Radeon R9 290X夏威夷核心显卡，是当年旗舰级桌面独显的代表性外观结构方案。从实际应用场景来看，这类旗舰显卡主要面向高性能台式工作站、游戏主机的图形算力扩展场景，需要适配标准ATX、MATX机箱的PCI-E扩展槽安装位，因此建模过程中首先锚定了PCI-E金手指的标准安装尺寸边界，确保板卡插入主板插槽后的相对位置符合通用装机规范，金手指端到挡板端的板卡长度、PCB板厚度、挡板的固定孔位位置都参考公版板卡的通用安装尺寸做了对齐，避免出现结构干涉问题。从功能特性的结构还原来看，这款公版显卡采用涡轮离心式散热方案，外壳的红色导流线条不仅是外观装饰，实际对应内部散热风道的导流结构边界，建模时还原了涡轮风扇的居中圆形风罩结构，风罩上的品牌标识区域做了凹陷结构处理，外壳表面的防滑纹理区域对应实际产品的塑料外壳注塑纹理，尾部的散热出风口位置做了格栅式的结构还原，对应涡轮风扇将热量从机箱挡板侧排出的风道设计思路。在接口部分的结构处理上，考虑到公版卡的多屏输出需求，挡板区域预留了对应视频输出接口的开孔位置，虽然参考过程中没有拿到实机测量数据，但接口排布遵循了同期AMD公版旗舰卡的通用布局逻辑，双DVI、HDMI与DisplayPort接口的相对间距符合常规板卡接口的防干涉设计要求，避免接口之间间距过小导致多设备同时插入时出现插头冲突。板卡顶部的供电接口位置也做了结构预留，对应8pin外接供电的插头安装空间，确保装机时供电插头接入后不会与机箱侧板、其他板卡产生结构冲突。PCI-E挡板的固定折边、固定孔位都按照标准机箱扩展位的尺寸做了还原，确保板卡安装时可以通过螺丝牢固固定在机箱托架上，不会出现晃动、对位不准的问题。建模过程中没有盲目照搬网传图片的透视变形尺寸，而是结合同代公版显卡的通用结构逻辑做了尺寸校准，比如PCB板的厚度参考常规高端独显的PCB设计厚度，散热外壳的突出高度控制在双槽板卡的标准厚度范围内，符合多数机箱的扩展槽厚度兼容要求，不会出现因为散热外壳过厚占用相邻扩展槽位导致其他PCI-E设备无法安装的问题。外壳上的红色装饰条做了嵌槽式的结构还原，对应实际产品中装饰条与外壳主体的装配关系，风扇中心的标识区域做了分层结构处理，还原涡轮风扇的盖板与扇叶的层级结构，整体外观还原度贴合公版卡的视觉特征，同时所有安装边界尺寸都遵循通用台式机板卡的设计规范，可用于硬件结构展示、装机模拟演示、板卡外观设计参考等场景。
