多片层联动旋转同步机构装置

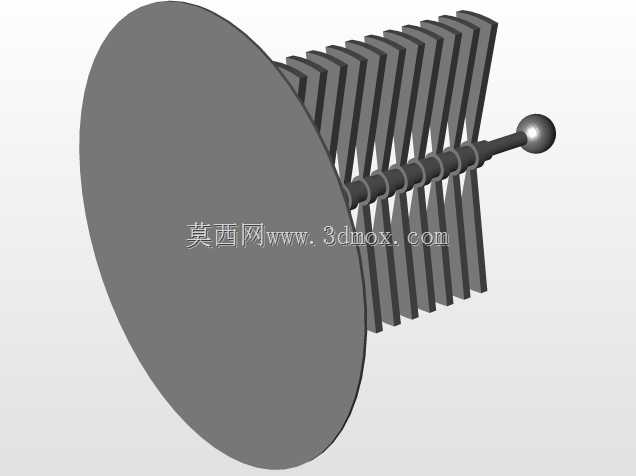

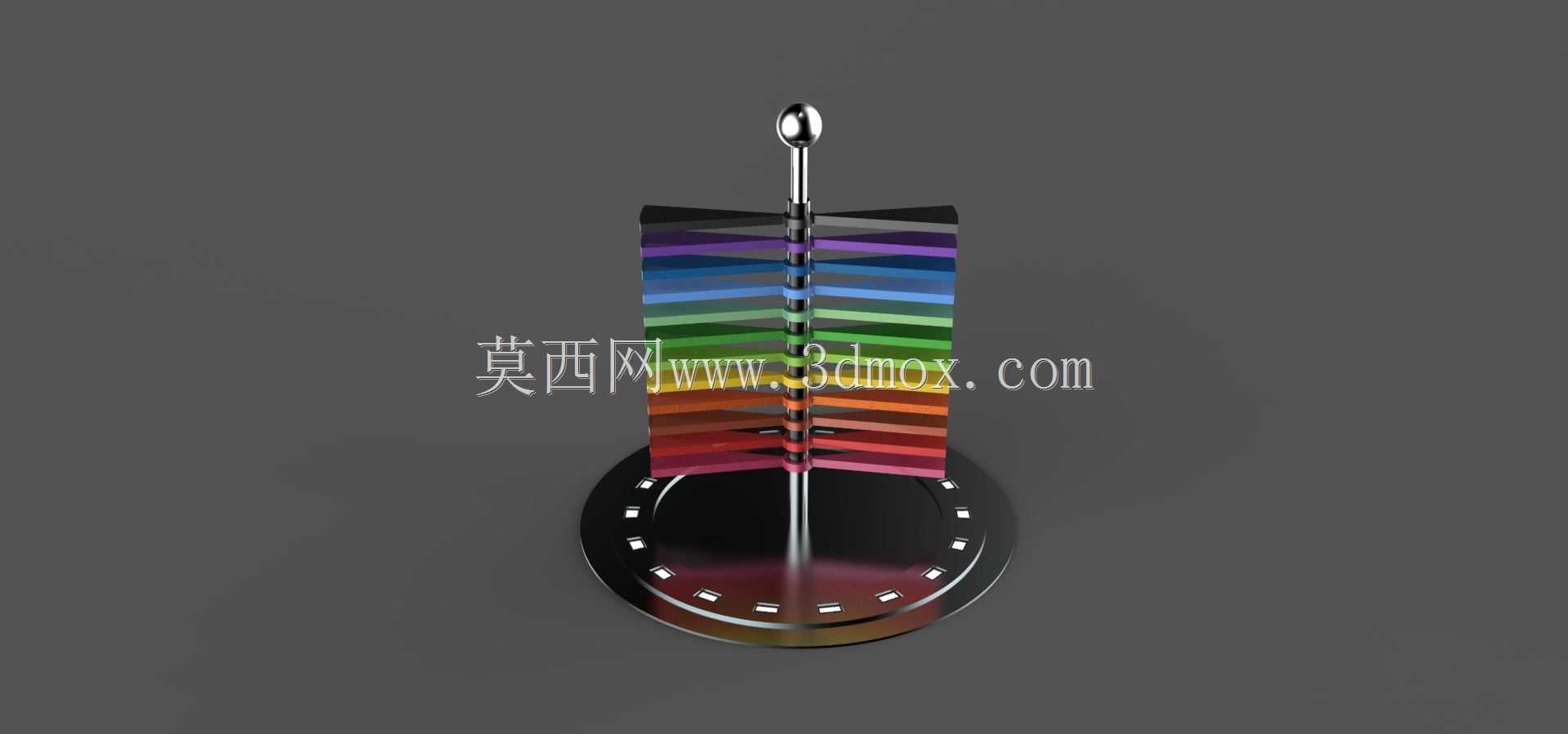

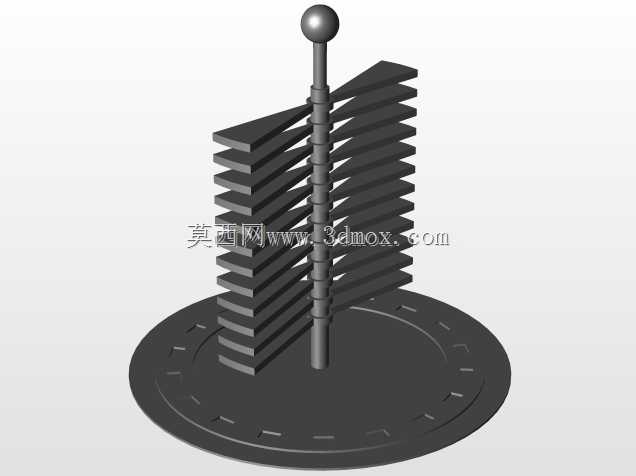

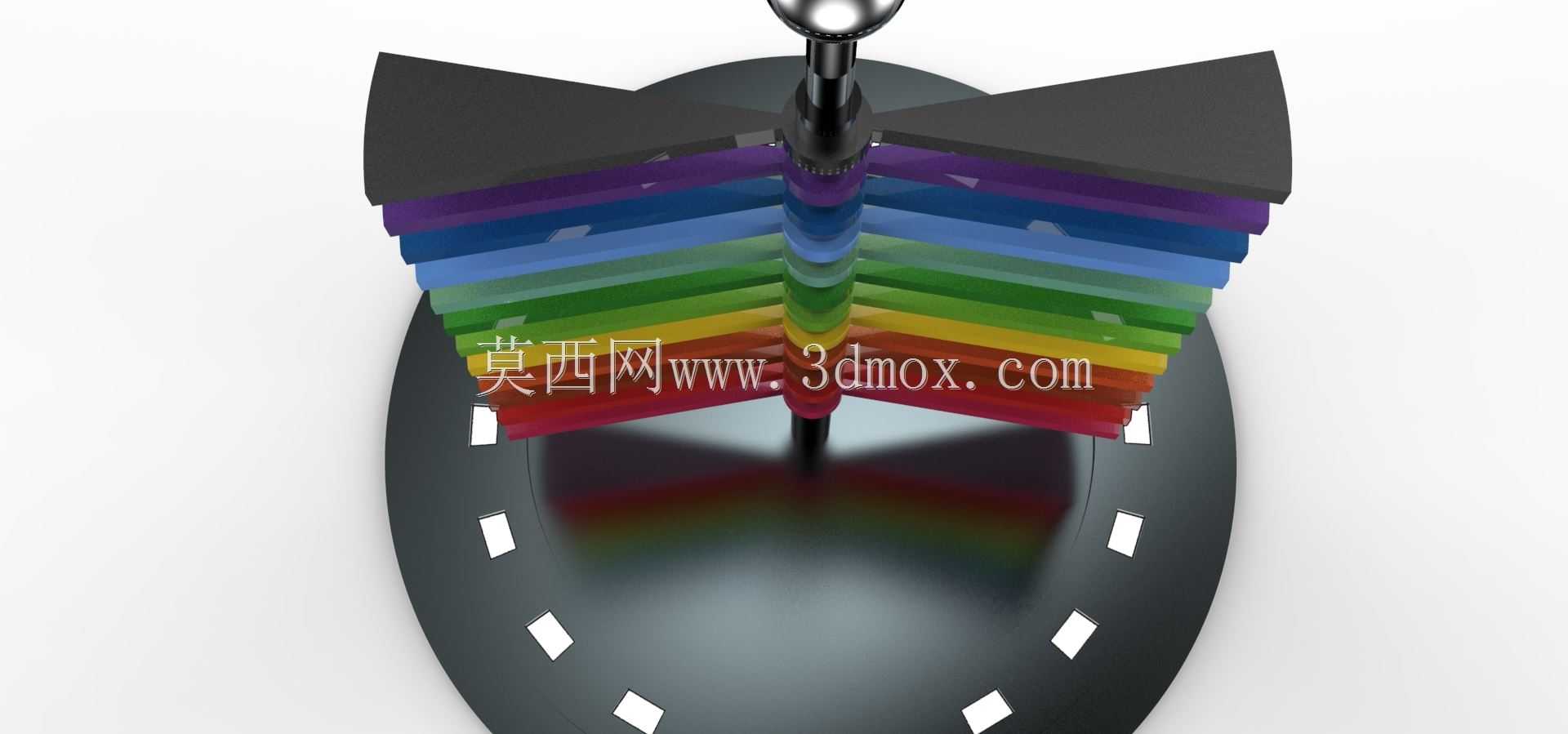

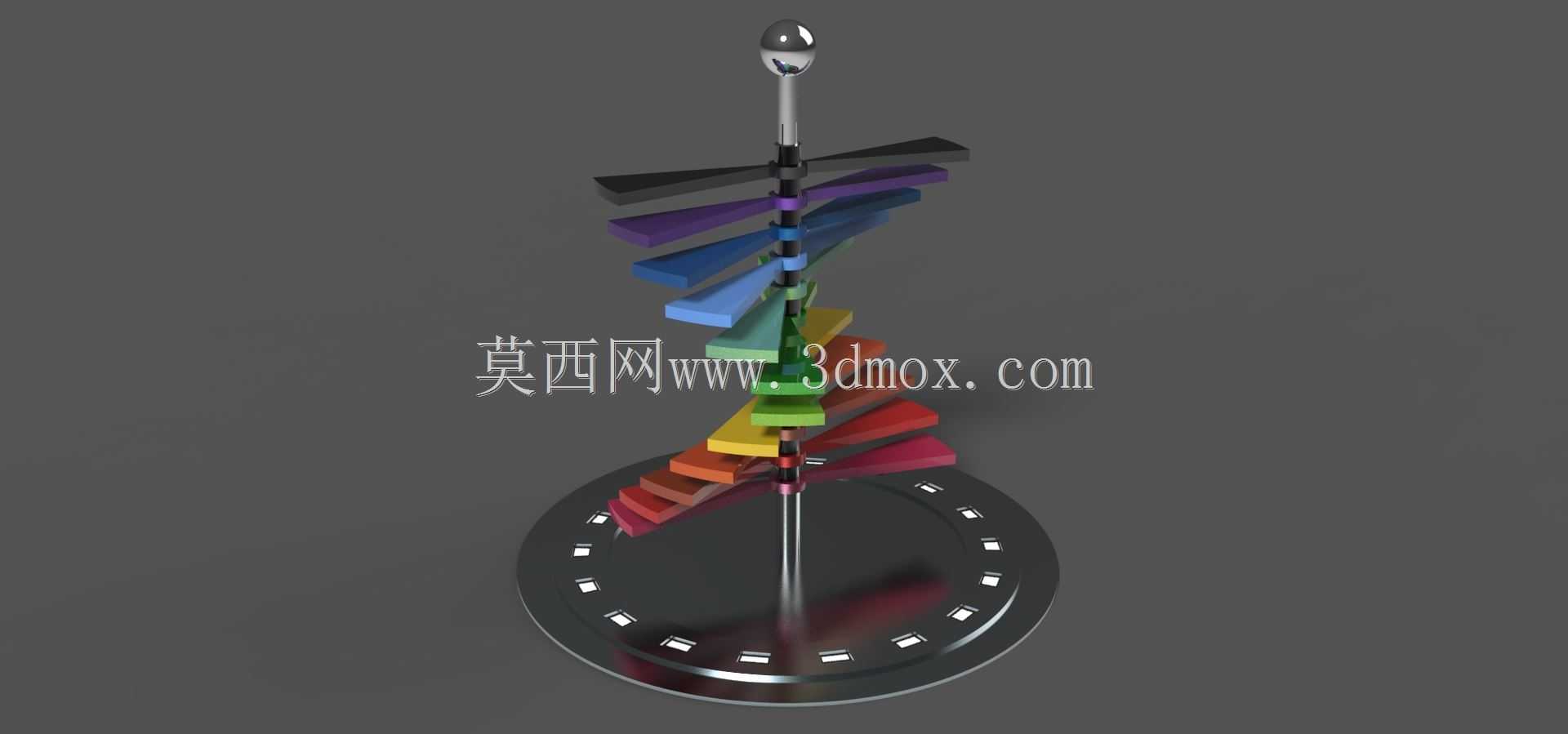

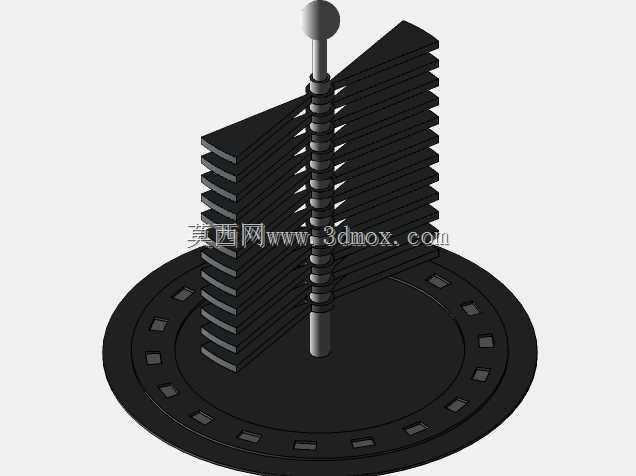

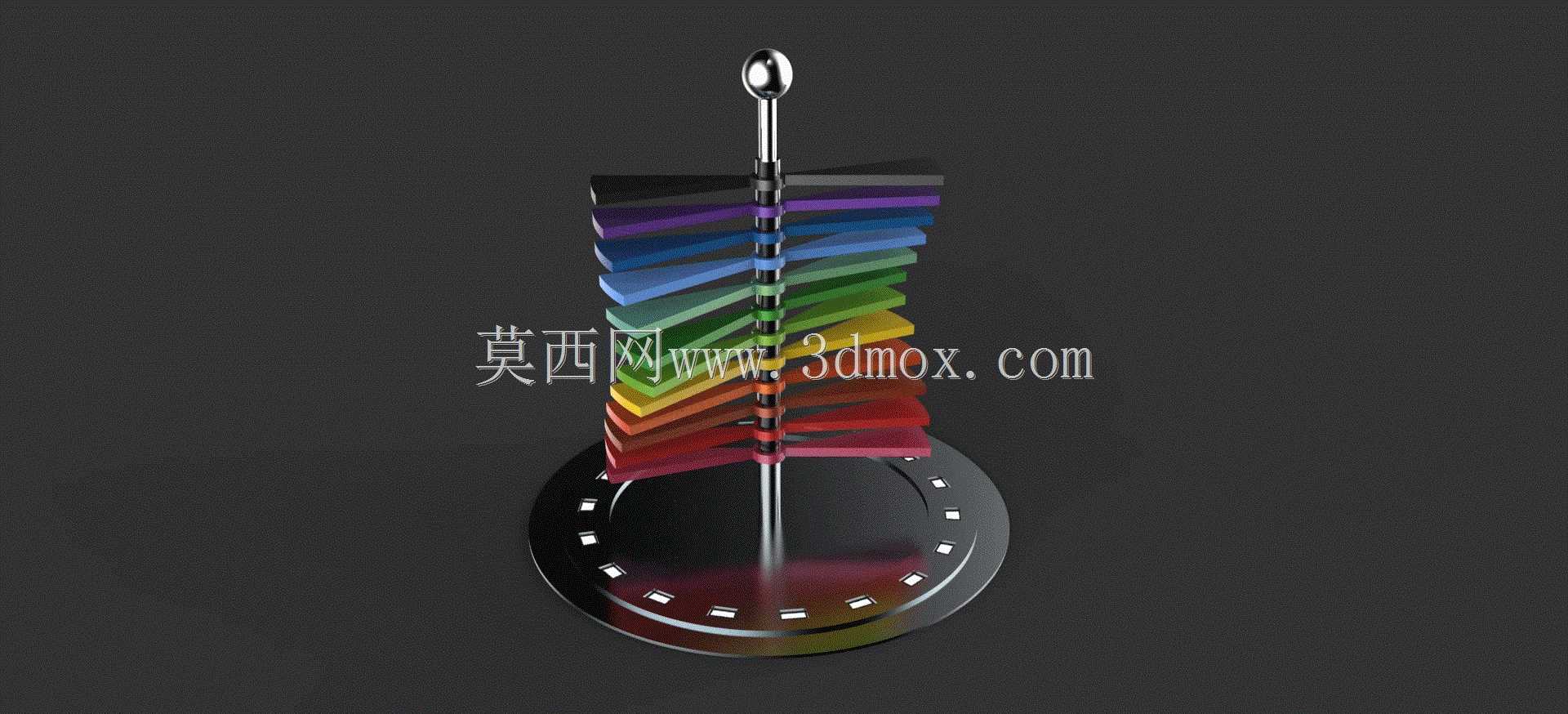

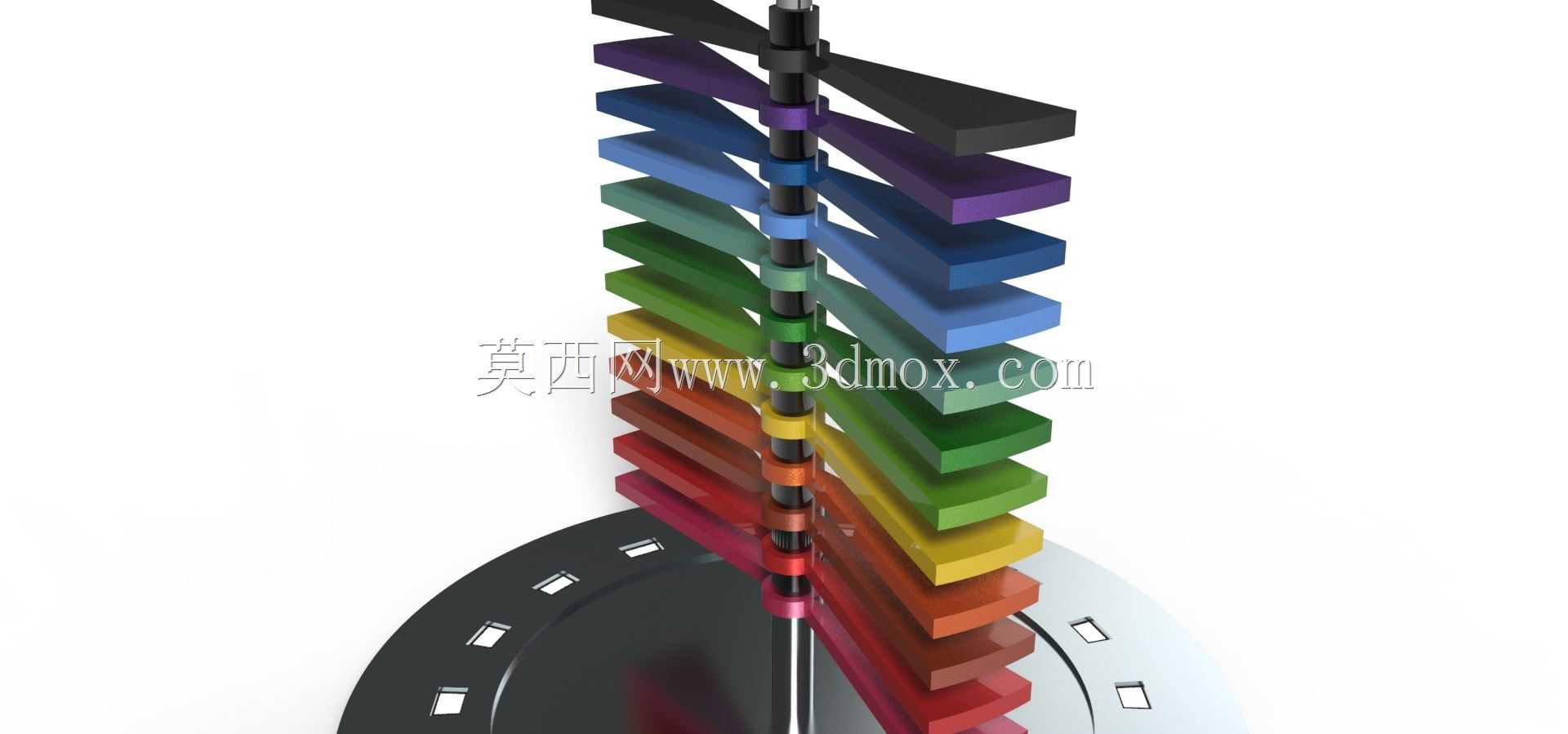

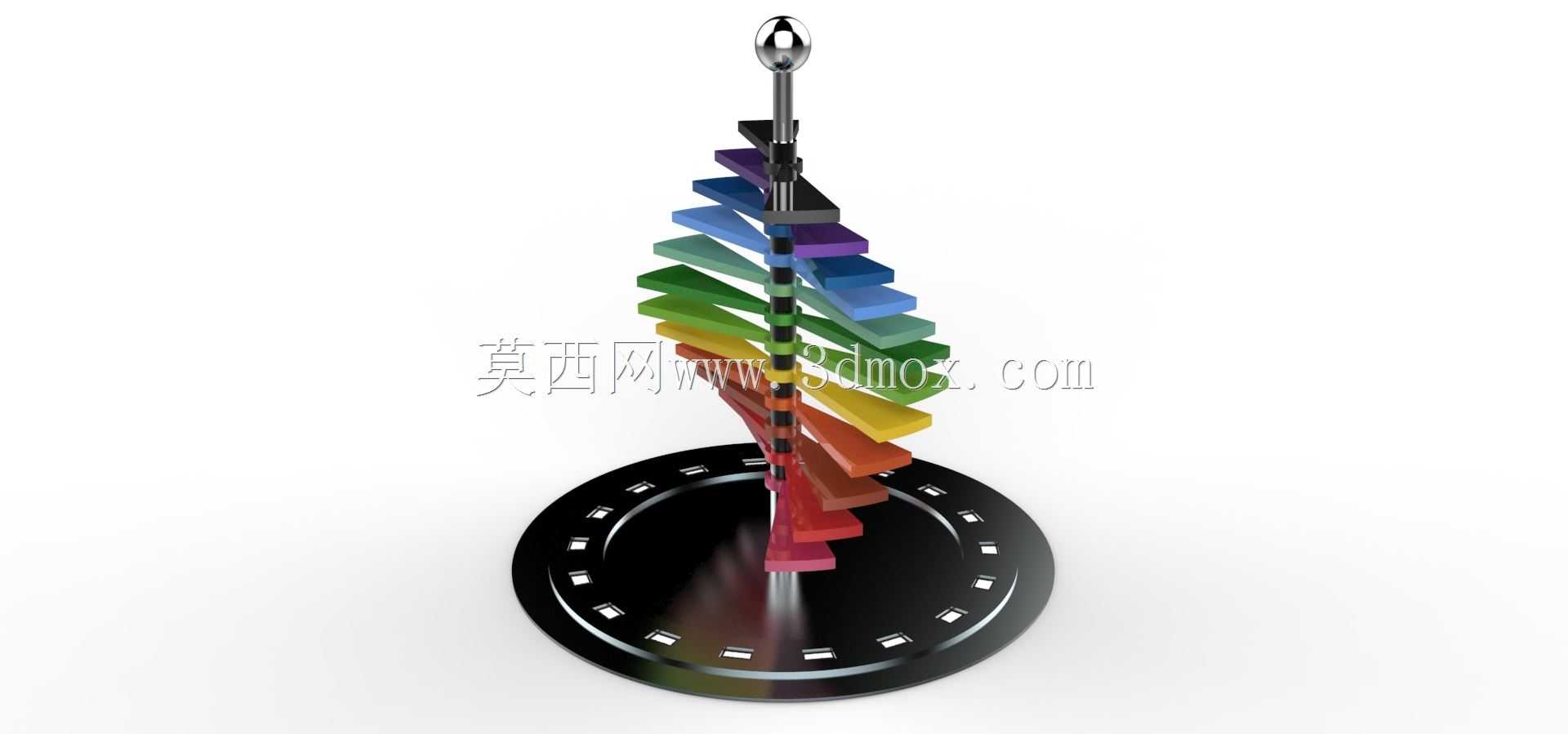

该同步机构核心采用中心立轴作为旋转支撑基准，底部圆形底座作为安装承载基体，底座边缘设置均匀分布的定位槽位，可直接通过紧固件固定在工作台面或设备机架上，安装时需保证中心立轴与安装面的垂直度公差控制在0.02mm以内，避免旋转过程中出现卡滞或偏磨问题。多组彩色层片沿中心立轴轴向等距排布，每层片与中心轴之间通过独立的传动连接结构实现动力传递，当中心立轴受外力驱动旋转时，所有层片可保持同步偏转动作，层片之间预留0.8mm的轴向间隙，避免旋转过程中相邻层片发生摩擦干涉。这类同步机构常应用在科普演示装置、动态艺术摆件、小型自动化展示设备的动作执行端，也可作为多工位同步切换机构的原理验证原型，用来验证同轴多负载同步旋转的传动逻辑是否合理。设计过程中优先考虑传动路径的一致性，每层片的连接点到中心轴的回转半径保持完全一致，连接部位采用低摩擦的滑动配合结构，减少动力传递过程中的损耗，保证所有层片的偏转角度误差不超过1°。层片采用薄型片状结构，在保证结构刚度的前提下尽可能降低自身重量，减小旋转时的转动惯量，降低驱动端的动力负载需求。中心立轴顶部设置球形端头，既可以作为手动旋转的操作握持部位，也能起到轴向限位作用，防止层片从立轴上端脱出。底座采用圆盘式结构，自身重量占整个机构总重量的60%以上，可降低整体重心，保证机构旋转过程中的稳定性，无需额外增加配重块即可在水平台面保持平稳放置。实际应用中如果需要接入自动驱动，可在底座下方预留的安装位加装微型驱动电机，通过联轴器与中心立轴下端连接，即可实现电动控制的同步旋转动作，适配不同场景的展示或功能需求。层片表面做光滑处理，边缘做倒圆角处理，避免手动操作时出现划伤风险，同时不同颜色的层片可以直观区分每层的动作状态，方便调试过程中观察同步精度是否符合设计要求。
