树莓派透明亚克力防护外壳结构设计

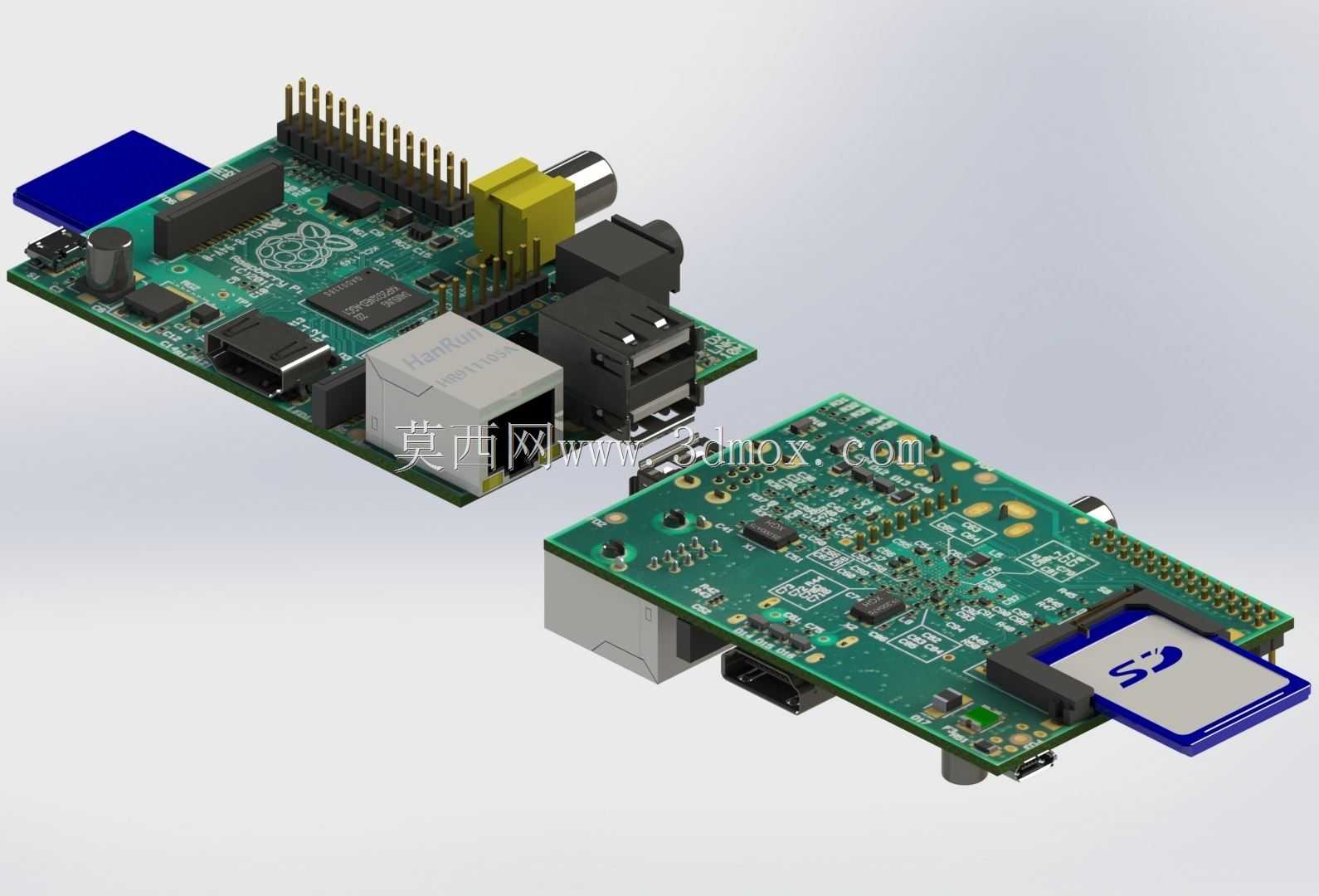

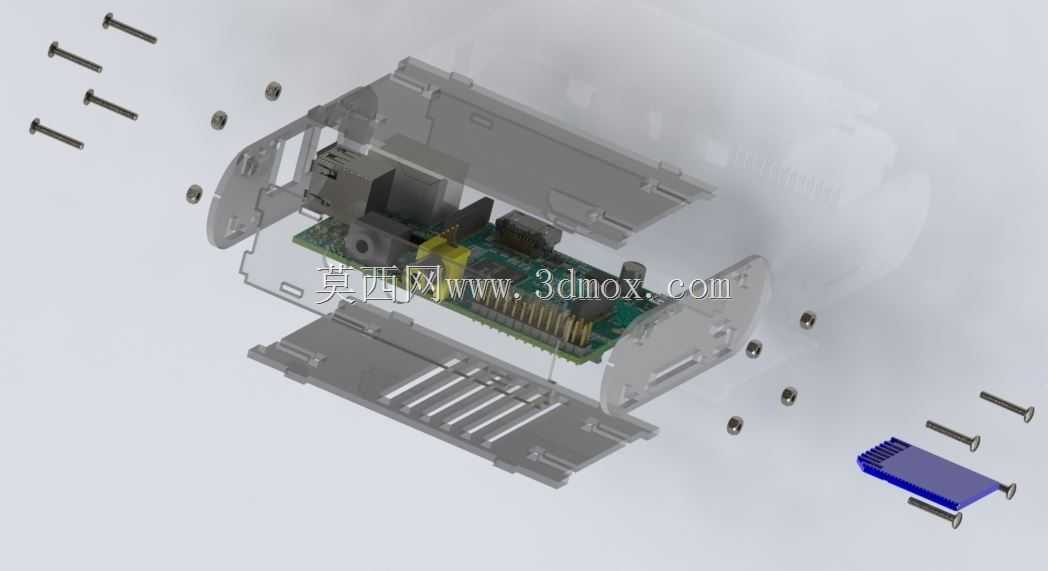

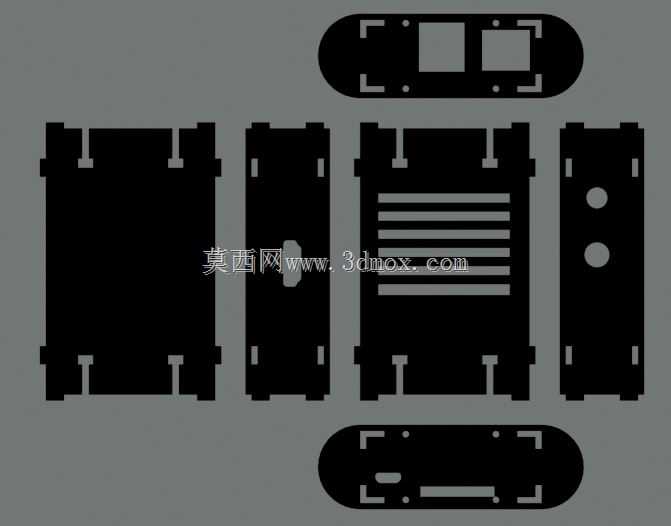

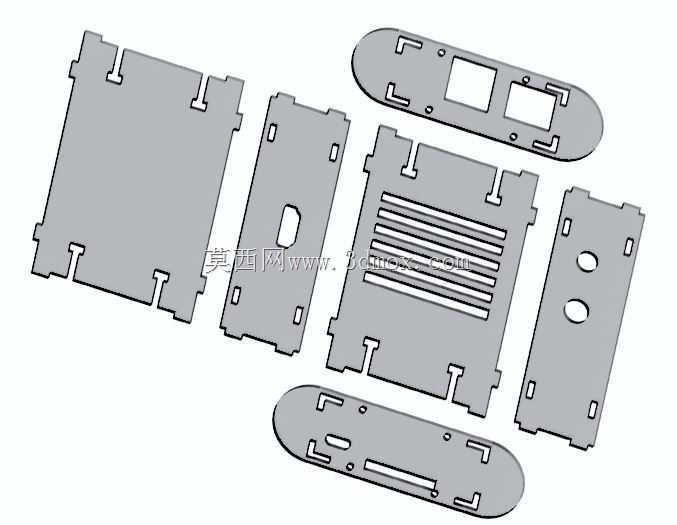

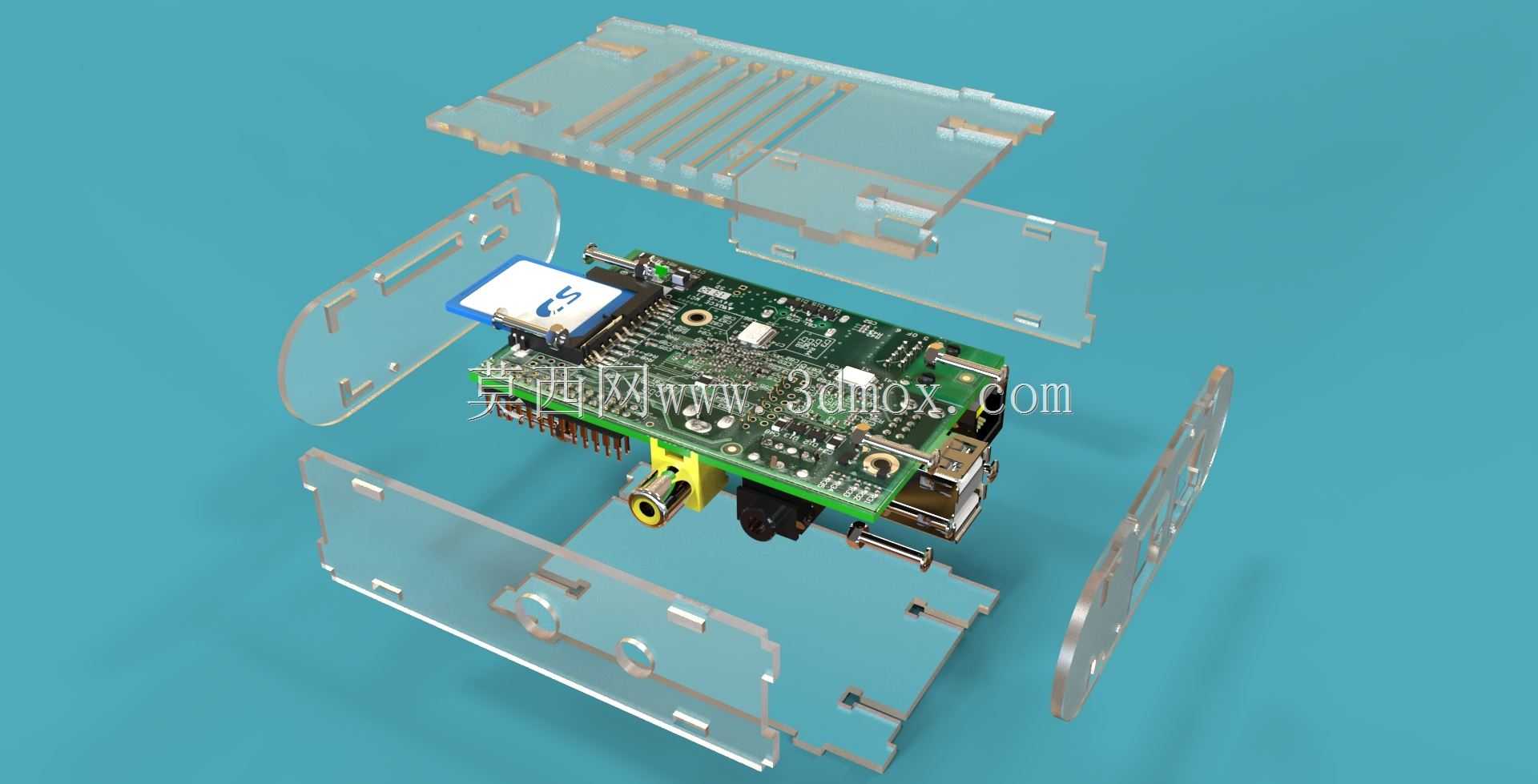

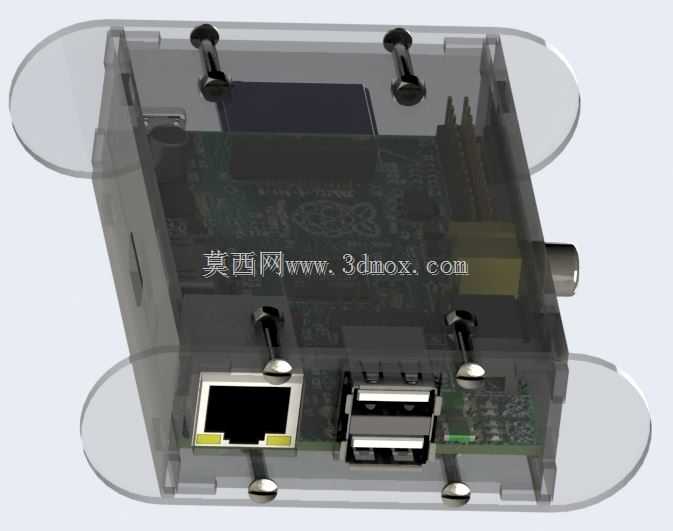

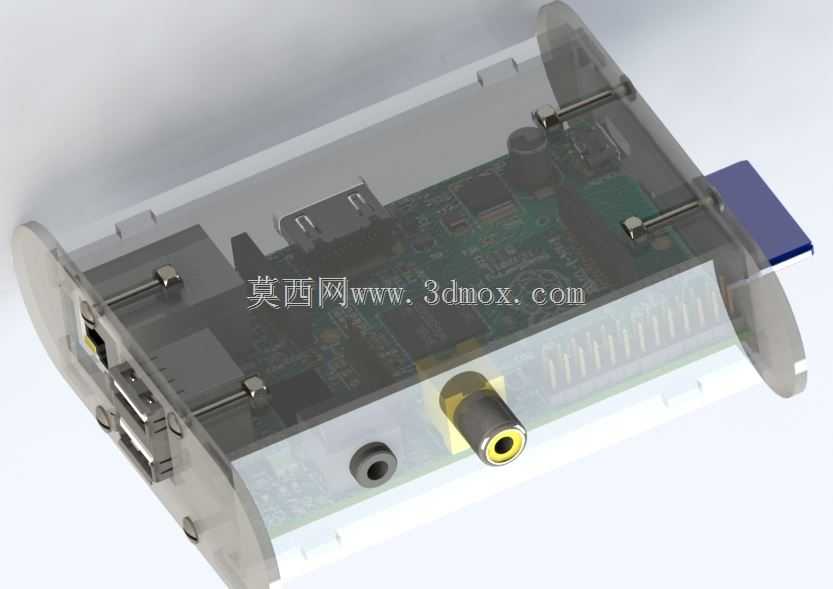

这款板卡防护外壳针对单板计算机的实际使用场景设计，主要适配嵌入式开发、小型工控节点搭建、桌面创客项目等场景下的板卡防护需求，解决裸板使用过程中容易出现的引脚误触短路、积灰落尘、外力磕碰损伤电路板元件的问题。整套外壳采用分层拼装的结构形式，主体选用透明亚克力板材加工，无需额外粘接工艺，依靠板材间的卡扣结构与铜柱螺接即可完成组装，装配过程不需要专用工具，用户可快速完成板卡的装入与拆卸，方便后续对板卡进行接线调试、SD卡更换等操作。设计阶段首先确认了适配板卡的完整安装边界，预留出板载HDMI接口、USB接口、音频接口、电源接口、以太网口的对应开孔位置，所有开孔边缘做了避让倒角处理，避免装配时刮伤接口镀层或者线材外皮，同时在板卡发热芯片对应的外壳区域预留了微小的通风间隙，兼顾防护性能与基础散热需求，避免封闭壳体导致板卡积热影响运行稳定性。外壳的上下盖板与侧围板采用互锁卡扣定位，每块板材的卡扣位置都经过公差匹配，装配后不会出现松旷晃动的问题，侧围板对应GPIO排针的位置预留了穿线缺口，方便外接扩展模块时的线束引出，不需要额外在壳体上开孔走线。底部盖板设计有对应的固定柱位，与板卡的安装孔位完全对齐，通过铜柱将板卡悬空固定在壳体内腔，避免板卡背面焊点直接接触壳体造成短路，同时悬空的间隙也能形成空气对流通道，带走板卡运行产生的热量。透明材质的选用一方面可以直观观察板卡上的指示灯运行状态，不需要拆开外壳就能确认设备的电源、读写状态，另一方面亚克力材质本身绝缘性能优异，不会对板卡的无线信号造成屏蔽，适配带无线通信功能的板卡使用场景。整套外壳的外形尺寸完全贴合适配板卡的轮廓，没有多余的外凸结构，可直接放置在桌面使用，也可通过底部预留的安装孔固定在设备机架、墙面安装板上，适配不同的部署场景。
