手动螺旋起重顶升工具三维结构

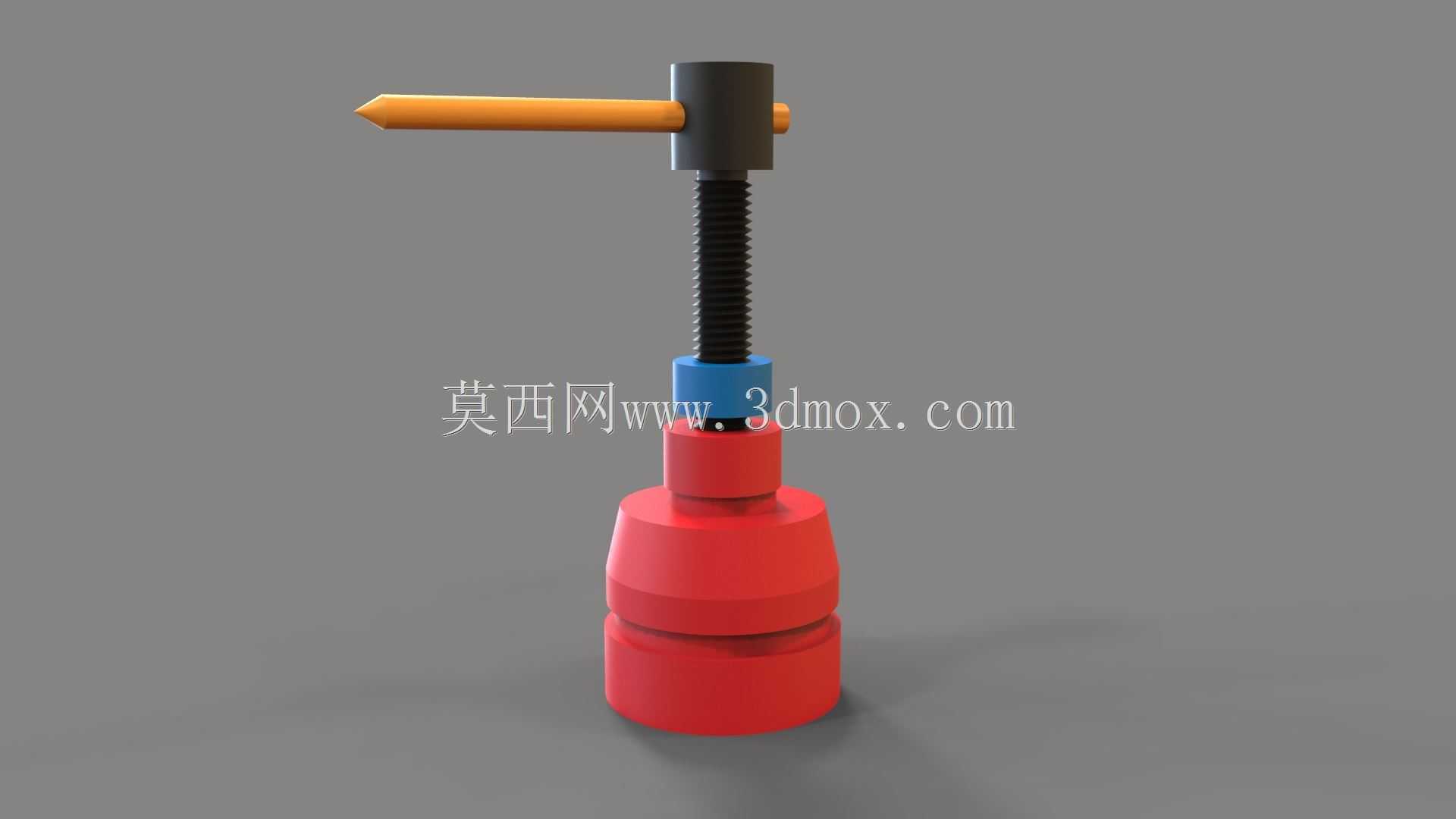

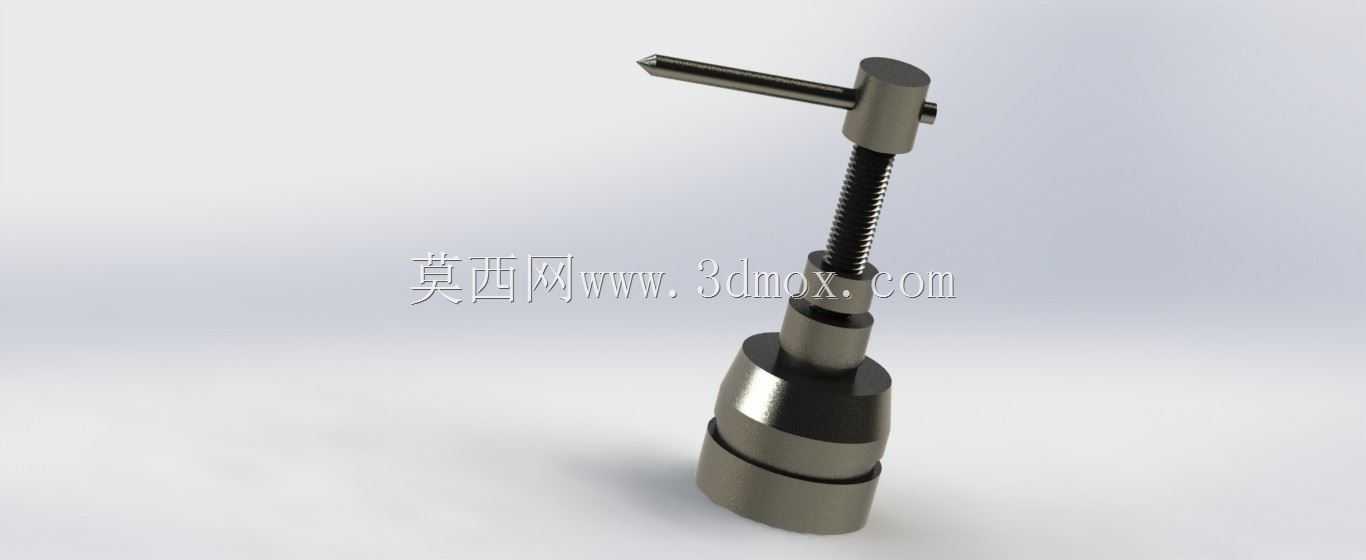

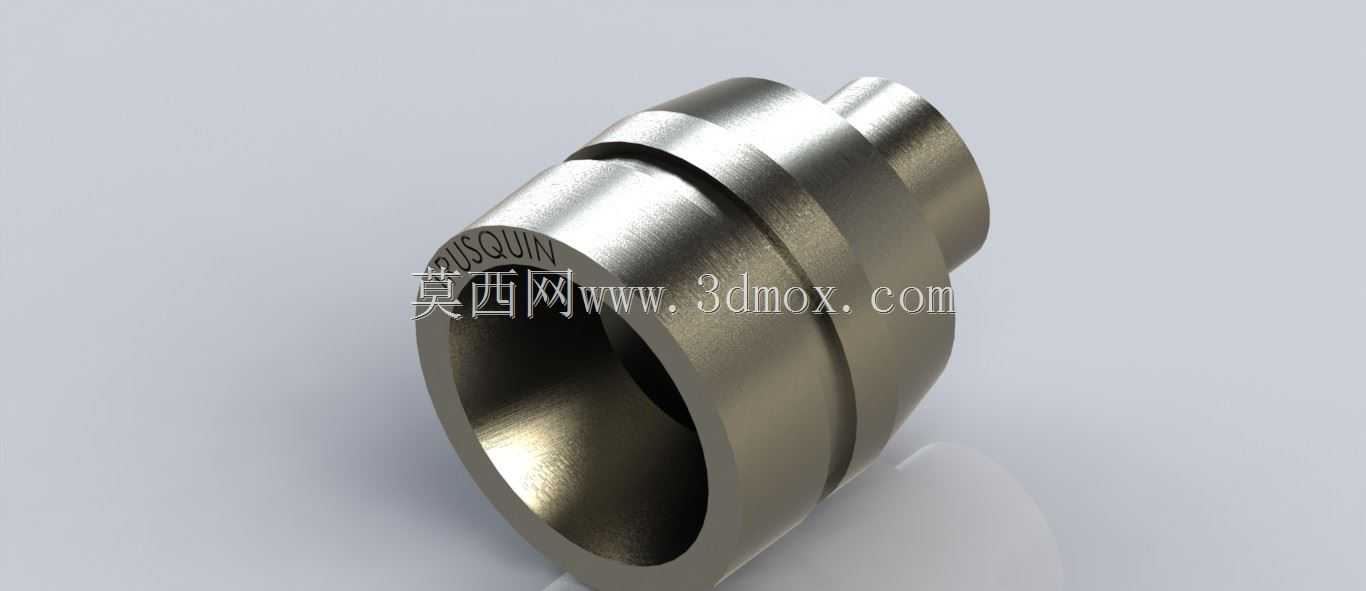

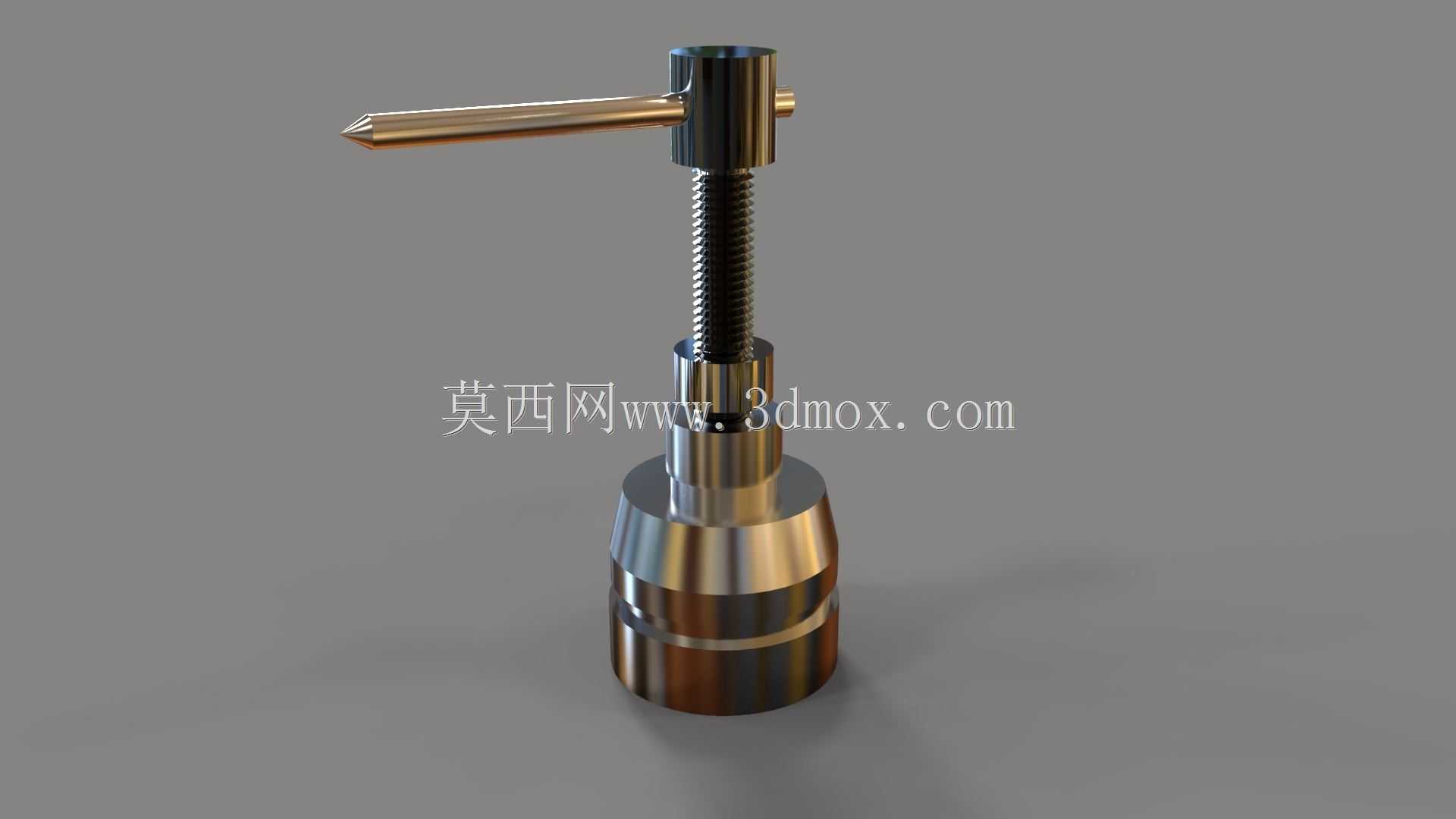

这款手动螺旋顶升工具的三维结构，完全围绕小型起重场景的实际作业需求搭建，日常在机加工车间工件装夹找正、设备维保过程中重型部件的临时支撑、小型仓储场景重物堆垛的高度微调、汽修场景下车辆局部抬升等工况中都能适配，相比液压类顶升工具，它不存在密封件老化漏油的问题，长期静置存放也不会出现顶升高度回落的问题，适合无动力源的野外作业、狭小空间内的小吨位顶升作业场景。整个结构采用梯形螺纹副作为核心传动部件，传动过程具备可靠的自锁性能，无需额外加装锁止结构就能在顶升行程内任意位置保持稳定支撑，避免作业过程中负载下坠引发安全风险。顶部的T型操作杆采用穿杆式设计，作业时可根据操作空间需求调整穿入长度，空间受限时缩短力臂减少操作回转半径，需要大顶升力时可接长力臂降低操作力度，操作杆与螺杆顶部的通孔采用间隙配合，转动过程中不会出现卡滞。底座采用多层阶梯式扩径结构，从螺杆连接位置到底部支撑面直径逐步放大，增大与支撑面的接触面积，降低单位面积压强，即使在硬度较低的木质、混凝土地面作业也不会出现底座下陷的问题，底座与螺杆的连接部位设置了加厚的承力凸台，承受顶升反力时不会出现应力集中导致的结构断裂。中部的蓝色调节环作为行程限位部件，可根据作业需求提前锁定最大顶升高度，避免螺杆旋出超出行程引发的脱扣风险，红色的升降套筒内壁加工有与梯形螺杆匹配的内螺纹，外壁做了防滑滚纹处理，空载调整初始高度时可直接转动套筒快速贴近负载底面，减少空转操作的时间。建模过程中严格控制各部件的配合间隙，螺纹副的配合公差按照传动螺纹的中等精度等级设定，既保证转动过程顺滑无卡滞，又不会因间隙过大导致顶升过程出现晃动，所有棱角位置都做了工艺倒角，既避免加工过程中出现应力集中开裂，也能防止作业时锋利边角划伤操作人员。整个结构的安装边界紧凑，底座最大直径可适配常规工位的狭小支撑空间，螺杆行程覆盖日常小型顶升作业的常用高度范围，操作杆回转半径可灵活调整，无需预留过大的操作空间，各部件都采用常规机械加工工艺即可生产，无需特殊定制加工设备，建模时还原了各部件的装配关系，可直接用于结构受力仿真、装配工艺验证以及作业场景的布局模拟，也可作为手动起重工具类设计的参考原型，适配不同吨位、不同行程的衍生款结构开发。
