异形长条形连接板材结构设计

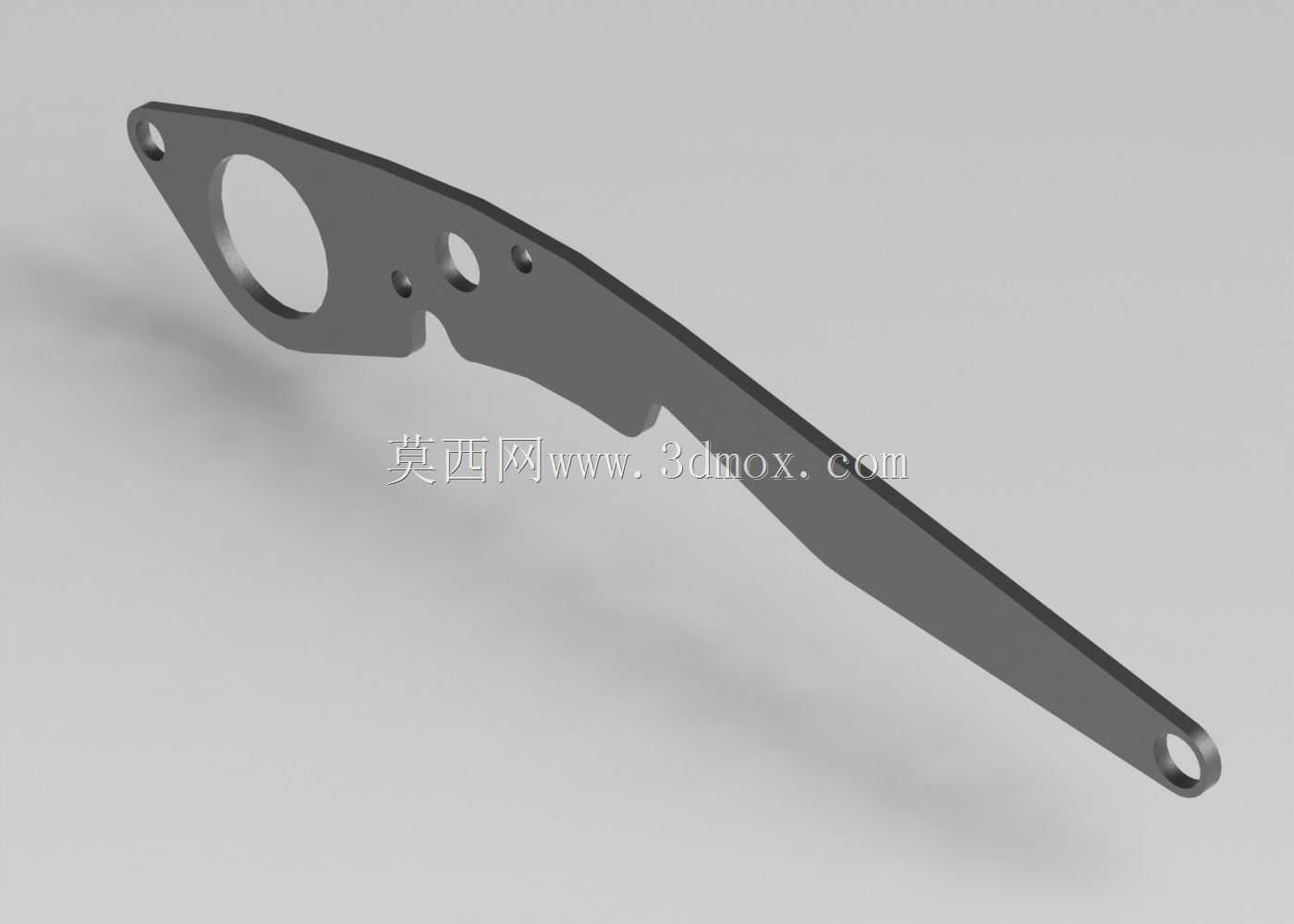

这类异形长条形连接板材，多应用在需要实现跨点位动力传递或部件连接的机械结构中，常见于小型执行机构的联动组件、轻工设备的传动连杆部位，承担着两端部件的运动同步、载荷传递作用，部分场景下也会作为设备外侧的防护限位支撑件使用。从结构设计逻辑来看，板材整体采用等厚薄板构型，厚度适配常规冲压加工工艺，无需额外的铣削减重工序，加工成本可控，同时长条形的主体轮廓顺着受力方向延伸，能在满足安装跨度要求的前提下，尽可能降低自身重量，减少运动过程中的惯性负载。板材两端分别设置了同轴度要求较高的安装孔位，其中一端的大直径圆孔用于穿装铰接销轴，和配套的摆臂部件形成转动副，孔位边缘做了轻微的倒角处理，避免装配时划伤销轴表面，也能减少长期转动过程中的应力集中；另一端的小孔位用于和末端执行部件做紧固连接，孔位周边的局部加厚区域（实际为板材冲压成型的加强凸台），能提升紧固位置的结构强度，避免反复受力后出现孔位变形、开裂的问题。板材中段分布的多个大小不一的孔位，一部分是用于避让设备内部的走线、相邻部件的凸起结构，避免装配时出现干涉，另一部分小孔是工艺定位孔，在冲压加工、表面处理工序中用于工件的装夹定位，保证各批次零件的尺寸一致性。板材侧边的异形轮廓并非随意设计，其中带弧度的缺口位置是为了匹配相邻部件的运动轨迹，避免部件摆动过程中与板材发生剐蹭，直边段则是作为安装时的定位基准面，方便装配时快速对齐安装位置，减少调试校准的时间。从安装边界来看，板材的整体长度适配两个安装点位的中心距要求，宽度方向的最大尺寸不超过周边部件的预留安装间隙，所有孔位的位置度公差控制在0.1mm以内，能保证装配后转动顺畅无卡滞，板材的材质选用常规的冷轧钢板，表面做发黑处理，具备基础的防锈能力，能满足多数普通工业场景的使用需求，若应用在腐蚀环境中，也可更换为不锈钢材质或增加镀层处理。在建模过程中，这类零件优先从二维轮廓草图入手，先确定两端安装孔的中心距作为基准尺寸，再依次绘制外轮廓、各功能孔位的形状，确认所有轮廓无干涉、尺寸匹配安装边界后，通过拉伸命令生成基础实体，再补充孔位倒角、加强凸台等细节特征，建模时需注意各孔位的尺寸公差标注，尤其是铰接孔的尺寸精度，会直接影响后续装配的转动灵活性。
