SolidWorks特征树规范整理实操演示案例

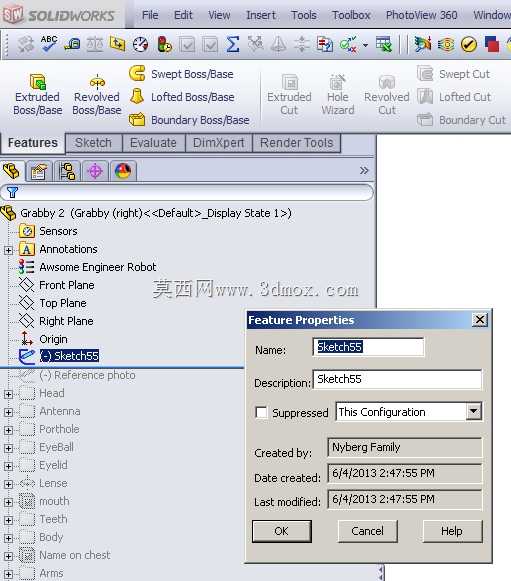

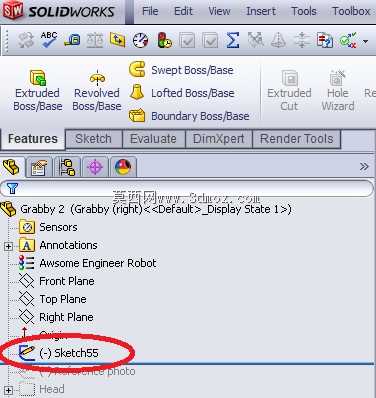

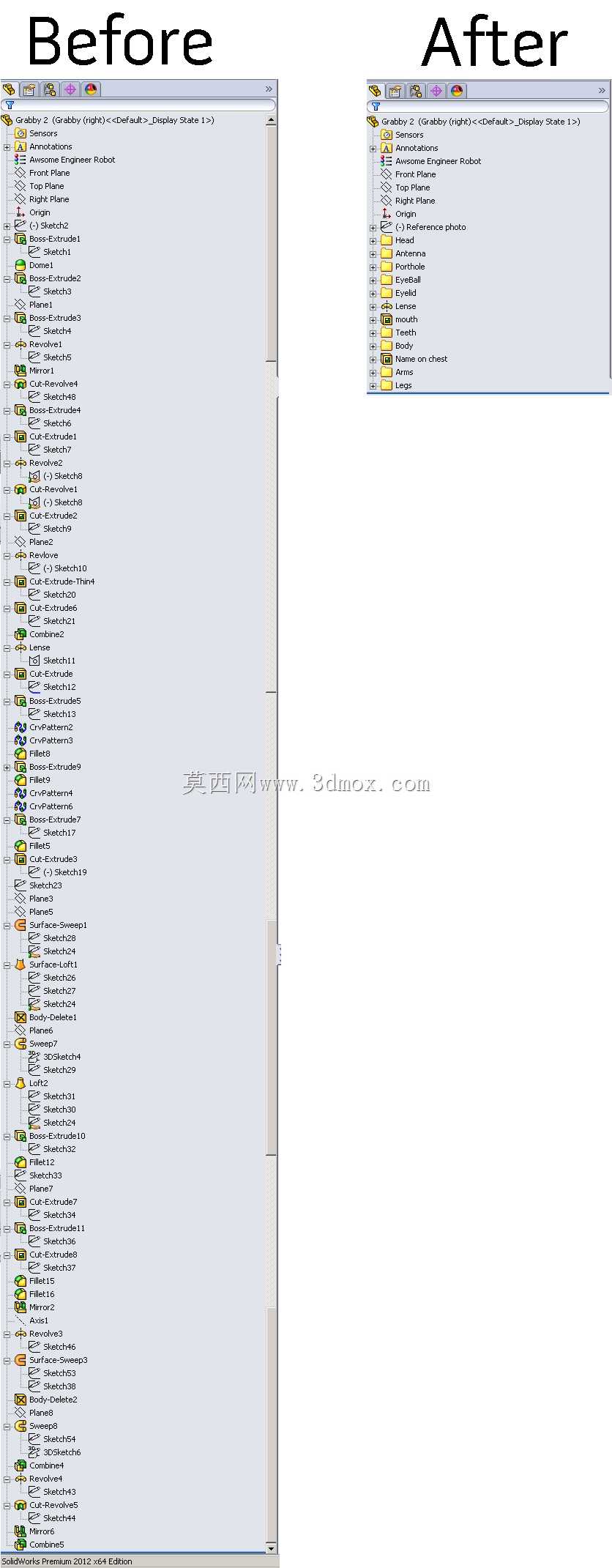

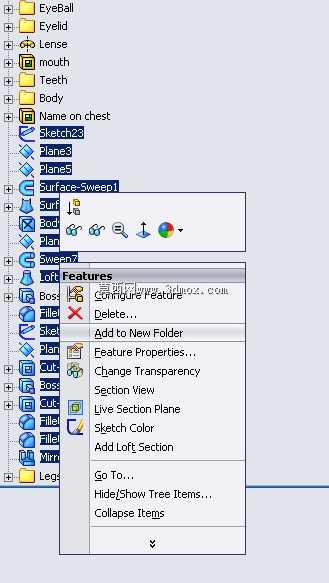

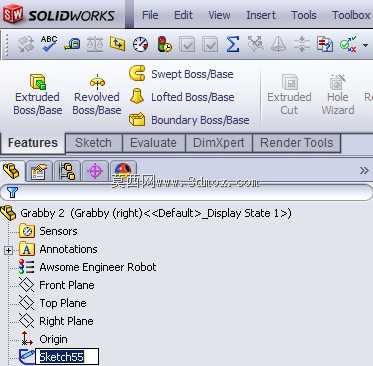

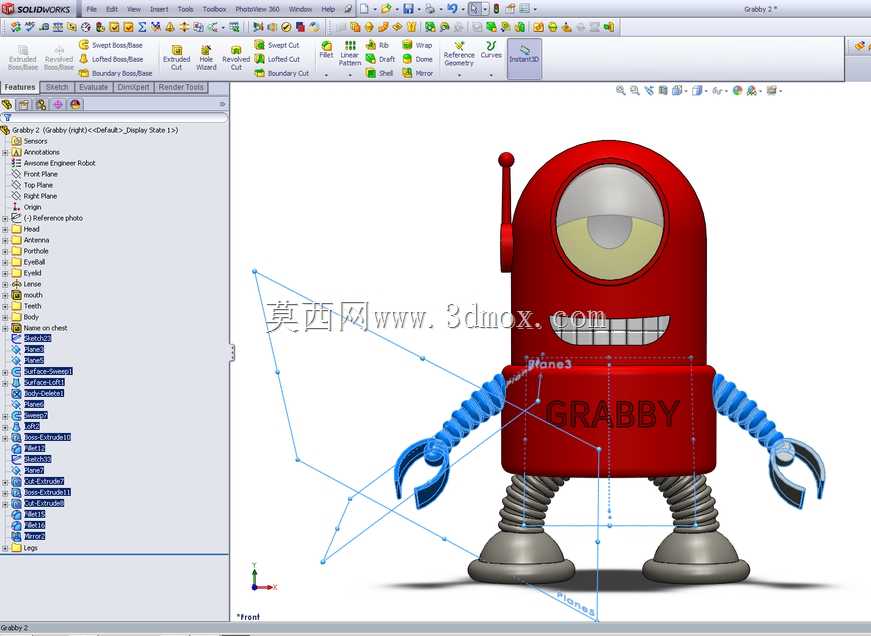

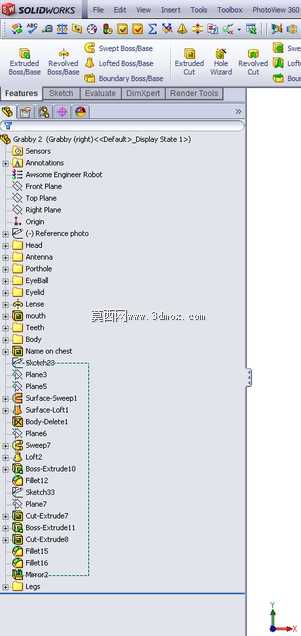

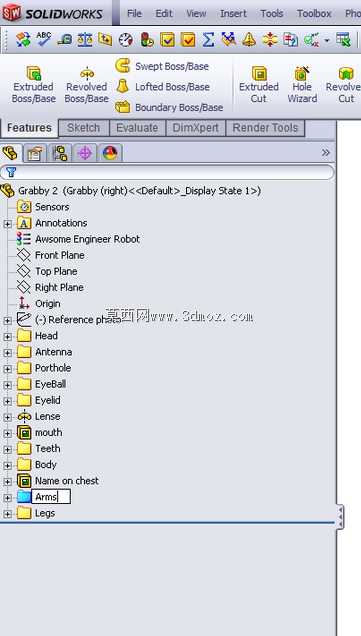

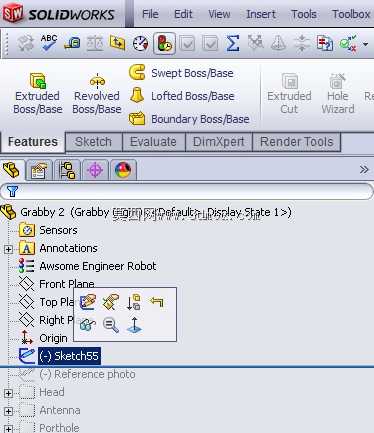

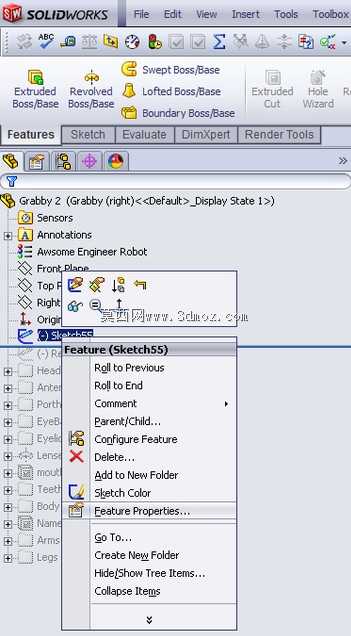

在日常机械三维建模工作中，复杂装配体与多特征零件的特征树混乱，是拖慢设计迭代效率、提升跨岗协作沟通成本的核心痛点之一，不少刚接触三维设计的从业者容易忽略特征树的规整性，等到模型需要改型、参数调整或者移交其他同事跟进时，杂乱无章的特征排序、无命名的拉伸切除特征、随意嵌套的参考基准，会让接手者花费数倍时间梳理建模逻辑，甚至出现特征重建报错、参数关联断裂的问题。本次演示用的单眼卡通机器人造型案例，核心目的是通过具象化的趣味模型，拆解特征树规整的实操思路，而非单纯完成外观造型的搭建。从设计思路层面看，建模初始阶段就要提前规划特征的分组逻辑，按照主体结构、活动连接部件、外观细节三个层级拆分特征组，主体的红色舱体部分作为基础特征放在特征树最前端，后续的弹簧支撑腿、波纹伸缩臂、抓取钳口等活动部件，按照装配层级依次排布，每个特征在创建时就赋予对应功能的命名，避免出现“拉伸1”“切除2”这类无意义的默认名称，同时将同部位的参考基准面、参考草图收拢到对应特征组内部，减少顶层特征树的冗余条目。从实际应用场景来看，这种特征树整理逻辑，不仅适用于这类演示用的趣味造型，更能直接迁移到工业机械零部件、自动化设备结构件的建模工作中，比如做通用机械零部件的参数化模型时，规整的特征树可以让设计人员快速定位到安装孔位、配合轴径的对应特征，调整尺寸时不会误改无关参数；跨部门协作时，工艺、仿真岗位的人员拿到模型，不需要反复和建模人员确认特征逻辑，就能直接提取需要的几何特征做后续的工艺排布、力学仿真。从建模实操的细节来看，做这类带活动关节的造型时，要提前预留各部件的安装边界，弹簧腿与主体舱体的配合面、伸缩臂与舱体侧壁的连接位，都要在基础特征阶段就确定好配合基准，避免后续追加关节特征时出现位置偏移，导致装配干涉；外观上的刻字、天线这类细节特征，要放在特征树的末端，避免前期调整主体尺寸时，细节特征出现参考丢失的问题。日常建模中养成边创建边规整特征树的习惯，比全部建模完成后再回头整理效率高很多，也能在建模过程中及时发现特征关联的错误，减少后期模型修改的返工量，对于需要频繁改型的系列化零部件设计来说，规整的特征树更是参数化变型设计的基础，能大幅提升系列化产品的设计出图效率。
