立式四轴数控铣削加工中心结构设计

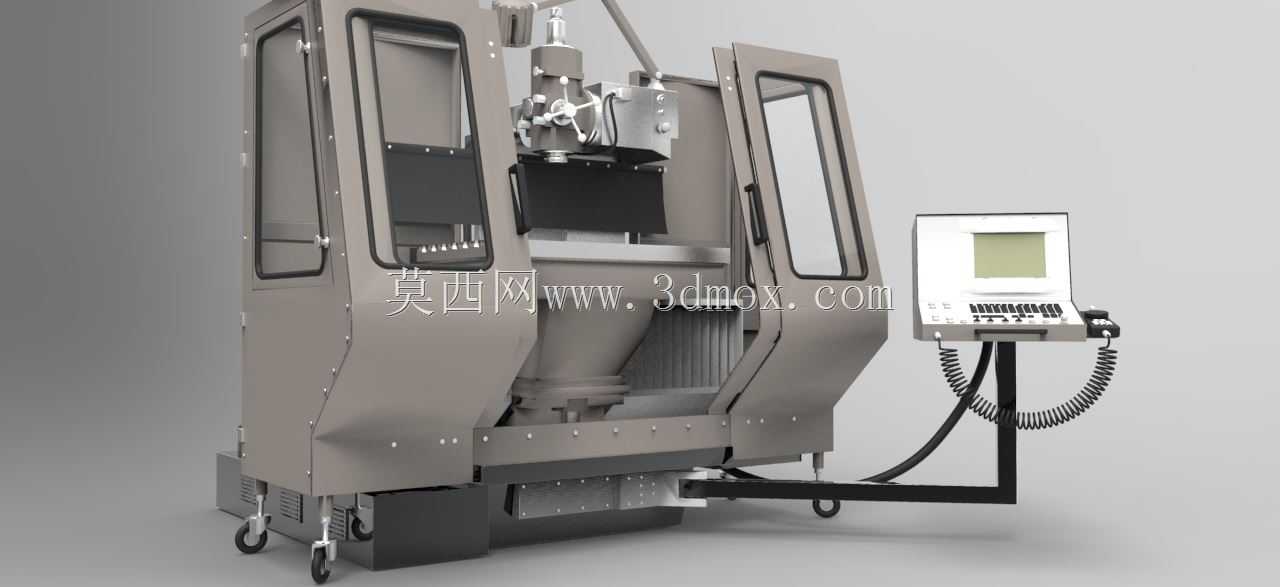

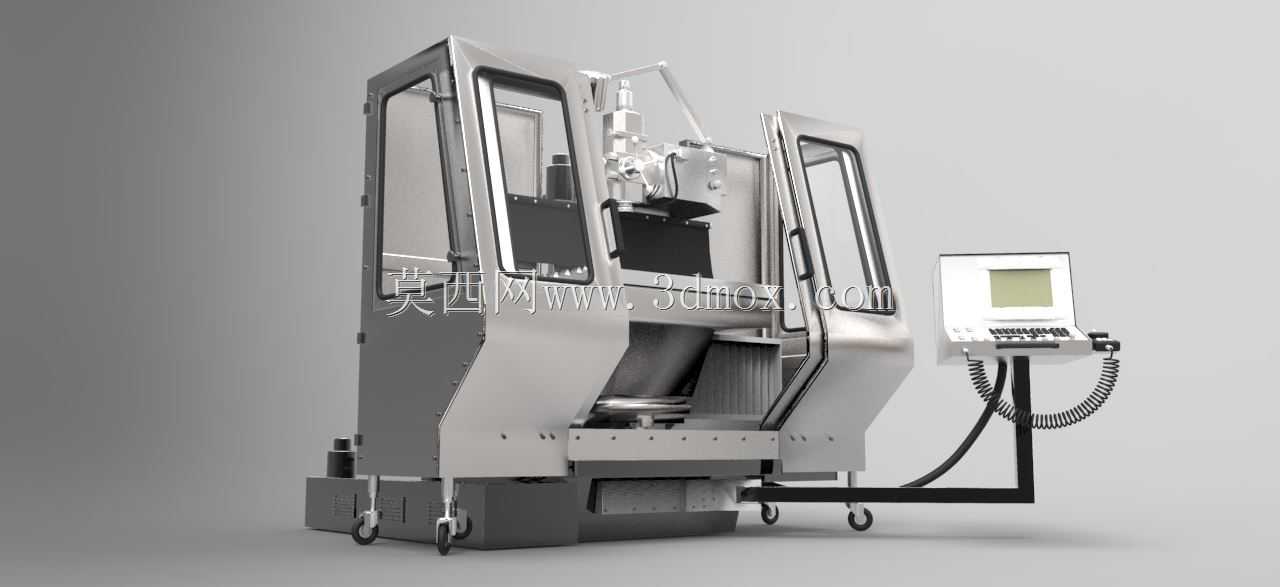

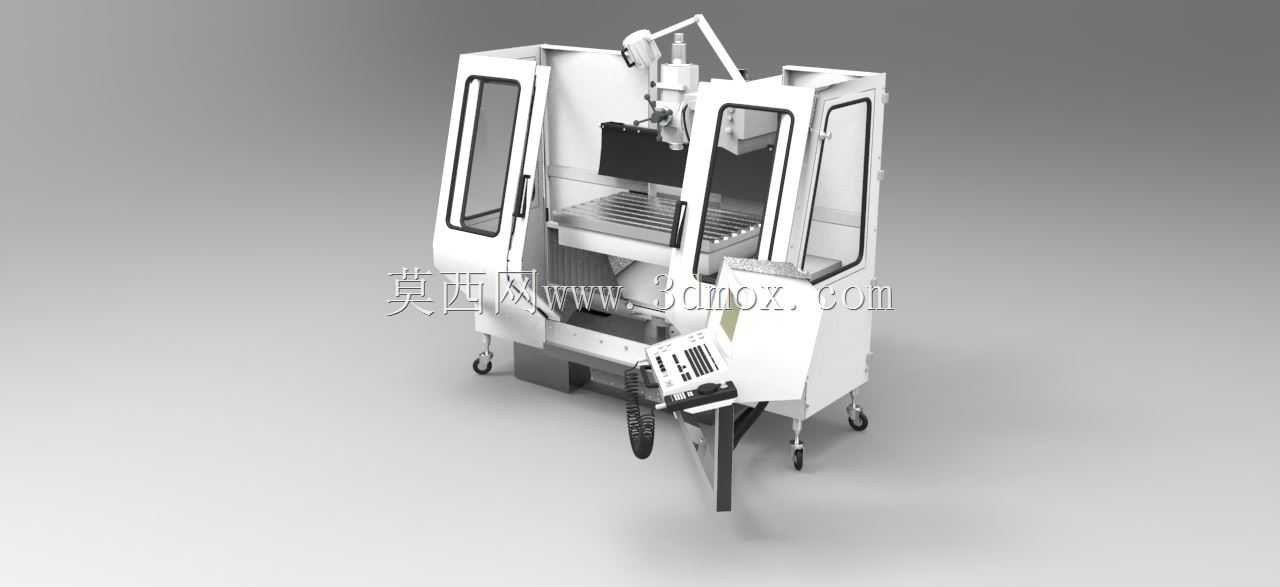

这款四轴铣削设备的结构设计，首先围绕中小型精密零件加工车间的实际布局做了边界考量，整机落地安装时的占地宽度控制在2.2米以内，深度不超过2.8米，操作侧预留的人员通行与工件吊装空间至少需要1.2米，顶部吊装点距离地面高度约3.1米，适配常规厂房的行车起吊高度，不需要额外做厂房改造就能完成进场安装。设备的防护门采用双开侧滑结构，开门后操作开口宽度达到1.4米，配合可移动的悬挂式操作站，操作人员既可以在设备正面完成工件装夹、对刀操作，也能将操作站移动到侧方，观察加工过程中的刀具切削状态，避免切削液飞溅影响操作视线。

从功能配置来看，这款设备在常规三轴立式铣床的基础上增加了第四轴回转工作台，可实现工件一次装夹完成四个侧面的铣削、钻孔、攻丝、镗孔等多工序加工，减少多次装夹带来的定位误差，尤其适合小型箱体类、异形结构件、凸轮类零件的批量加工，在汽车零部件、精密模具、通用机械配件加工场景中，能将单工序的装夹辅助时间压缩40%以上。设备的主轴单元采用高刚性皮带传动结构，转速覆盖常用的切削区间，既可以适配硬质合金刀具做钢件的重切削开粗，也能配合金刚石刀具完成铝合金、铜件的精加工，主轴端面到工作台面的行程范围满足不同高度夹具的安装需求，Z轴采用硬轨配合配重结构，重切削时的抗振性能优于普通线轨结构，能有效降低加工表面的振纹。

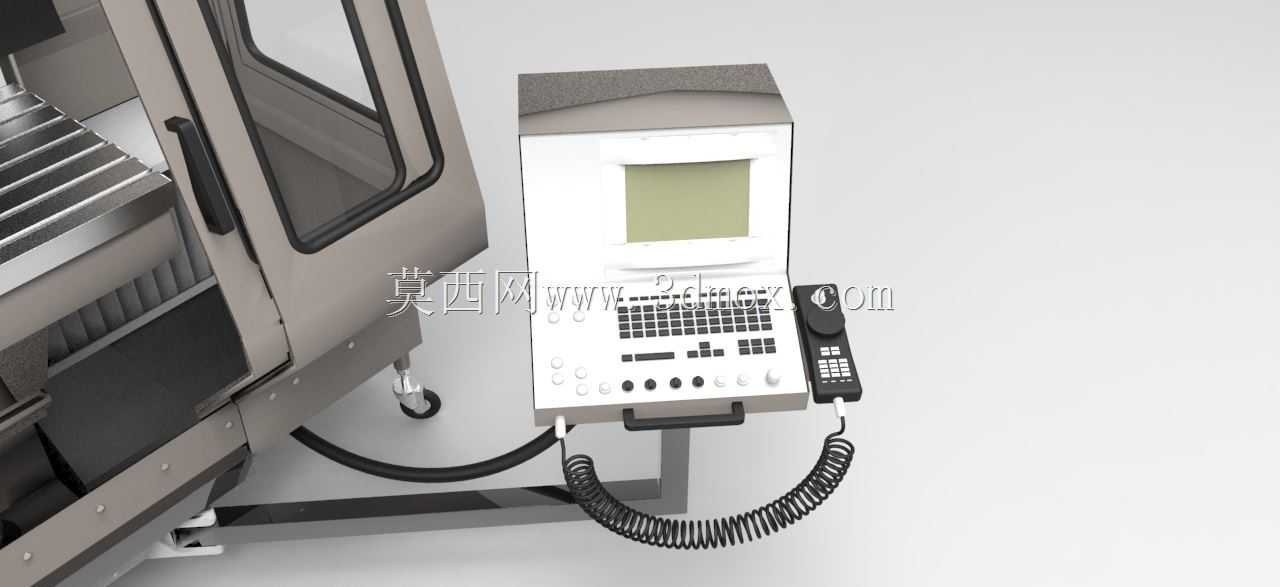

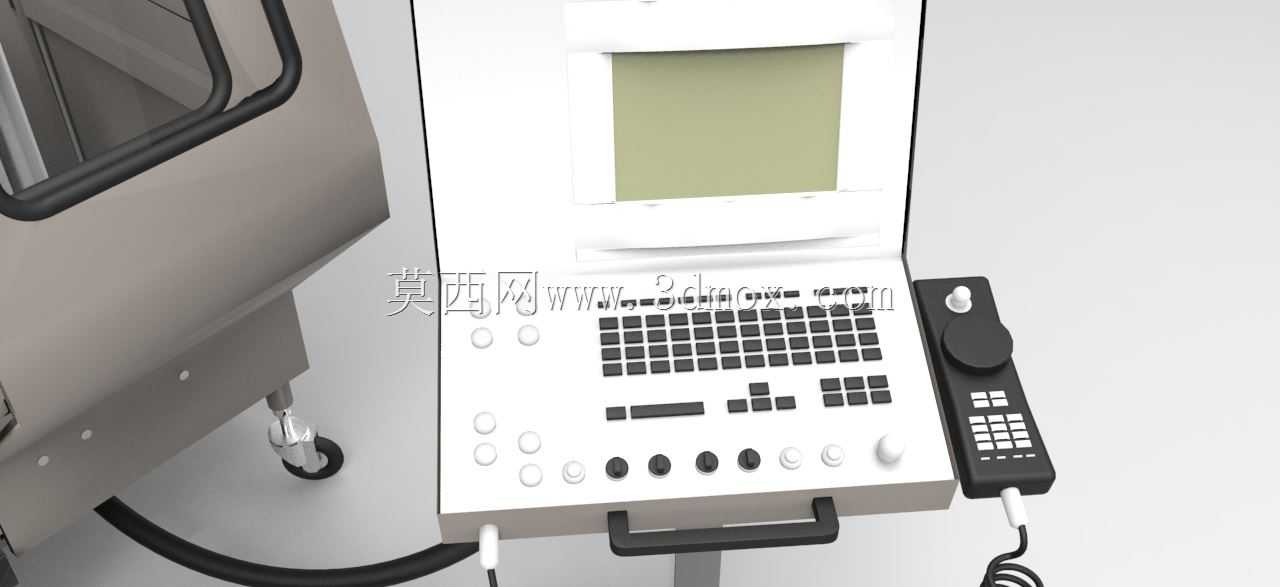

设计过程中重点考虑了日常维护的便利性，设备后侧的电气柜、切削液水箱、排屑机构都采用独立模块化设计，维护人员不需要拆卸主体防护就能完成滤芯更换、电气元件检修、排屑机清理等日常操作，切削液水箱的滤网设置在易拆卸位置，清理切屑时不需要排空整箱切削液。设备的底座采用整体铸铁结构，内部做了加强筋布局，床身与立柱的结合面经过刮研处理，保证长期使用后的几何精度保持性，地脚螺栓采用可调式结构，安装时可以快速调平设备水平，不需要额外制作复杂的安装基础。悬挂操作站的线缆采用高柔性拖链电缆，反复移动不会出现线缆折断问题，操作面板上的按键布局按照操作人员的操作习惯设置，常用的启动、停止、急停按键都在单手可及的位置，减少操作过程中的手部移动距离。
