机床用手动操作成形切削刀头结构

项目分类:3D模型 发布时间:2021-10-12 ID:312061
  • 机床用手动操作成形切削刀头结构
  • 机床用手动操作成形切削刀头结构
  • 机床用手动操作成形切削刀头结构
  • 机床用手动操作成形切削刀头结构

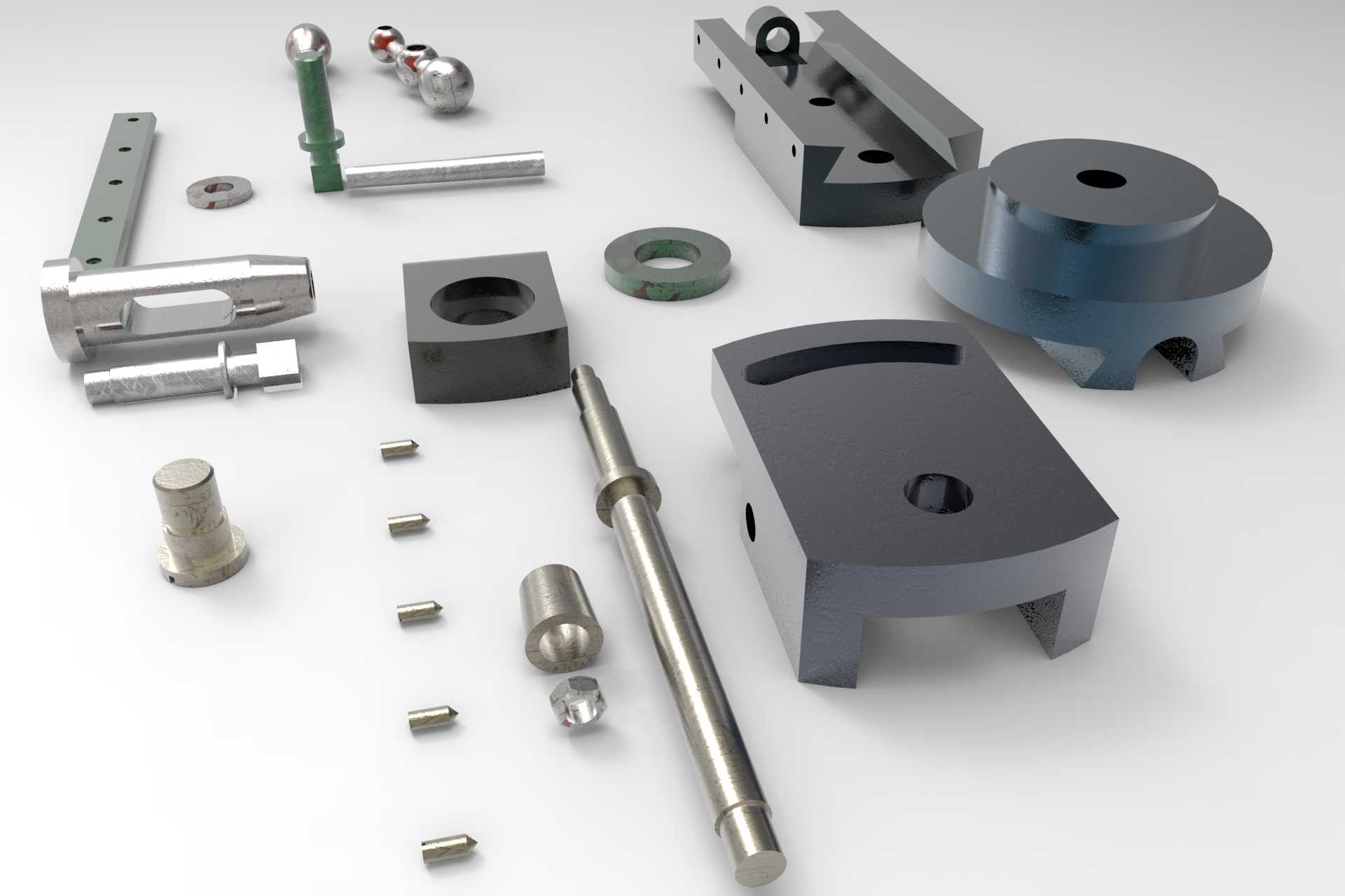

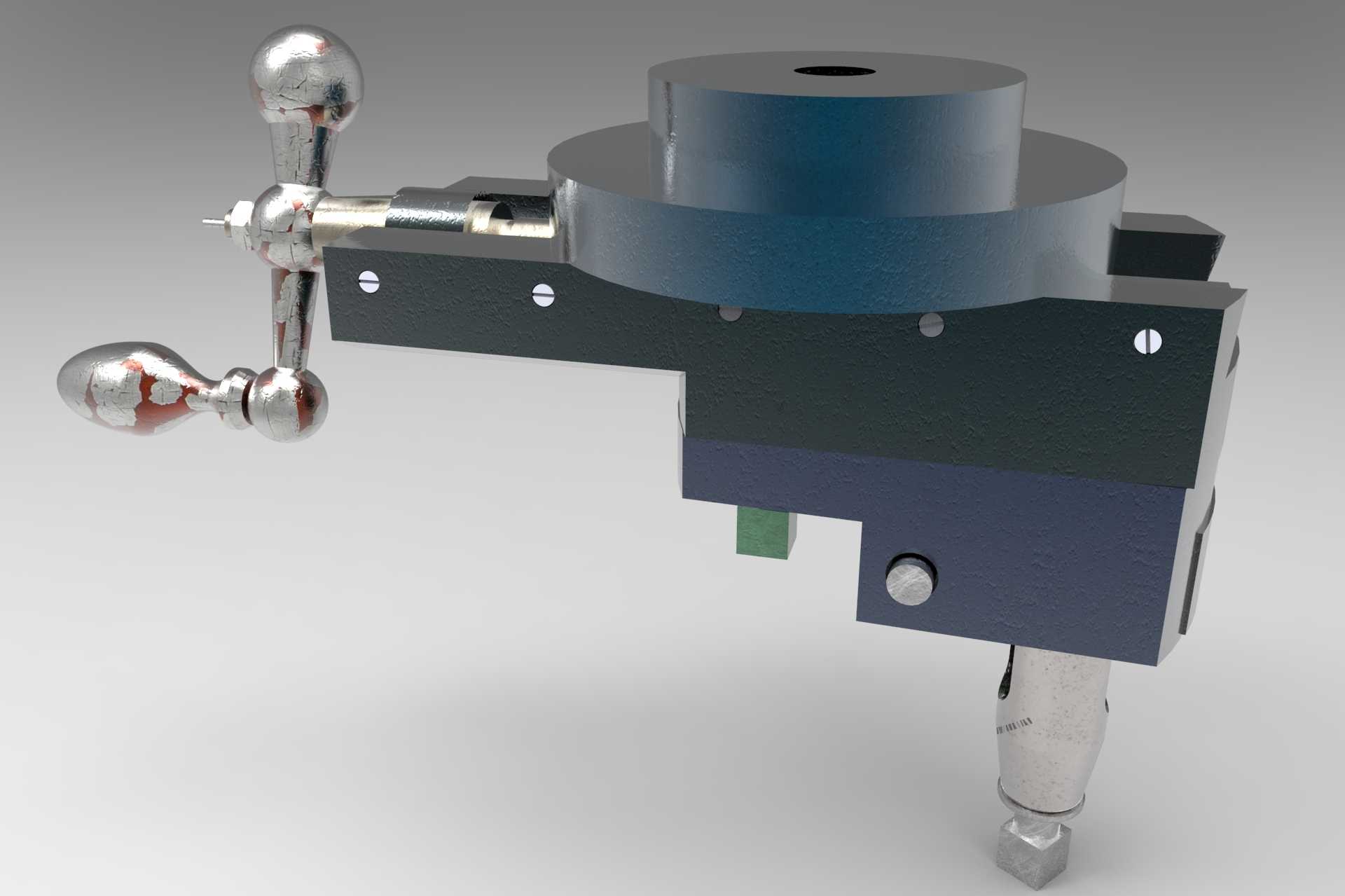

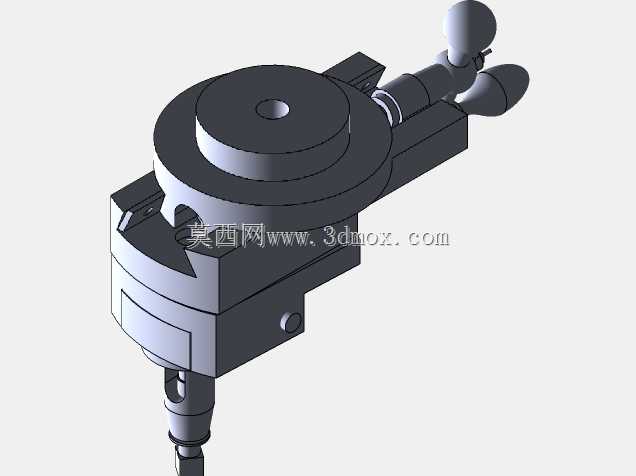

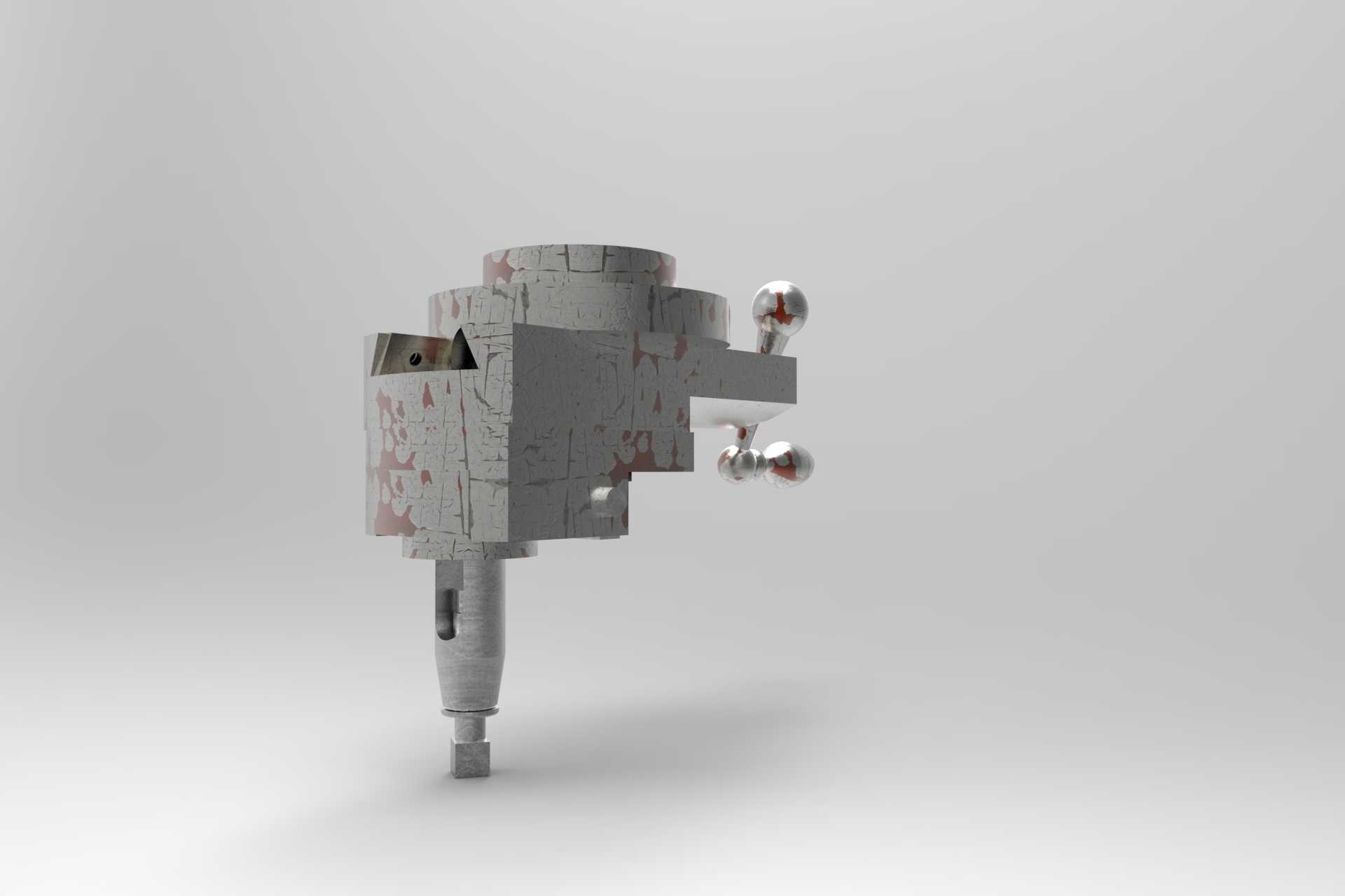

这款成形刀头主要适配中小型立式铣床、台式专用加工设备的端面安装位,日常多用于小批量定制零件的仿形成形切削工序,在五金修配、小型工装加工、非标零件试制场景中使用率较高,相比全自动进给的动力刀头,手动操作的结构更适配修配类作业中频繁调整进给量、随时观察切削状态的需求,操作工人可通过两侧的球形手柄直接控制刀头的横向进给与切削深度,无需复杂的程序调试,上手门槛低,适合多品种小批量的加工场景。从结构设计来看,上部的圆柱形安装座采用标准止口定位结构,可直接卡入设备主轴端面的定位槽,通过周向布置的内六角螺钉完成锁紧固定,安装座中心预留的通孔用于接入切削液管路,可直接将切削液输送至切削刃位置,降低加工过程中的刀具温升,减少积屑瘤产生的概率。中部的滑移基座采用燕尾槽导向结构,配合侧面的锁紧螺钉可在调整到位后固定滑移位置,避免切削过程中出现窜动影响加工精度,手柄与滑移座之间采用球铰连接结构,可根据操作工位的空间限制调整手柄的握持角度,适配不同身高操作人员的操作习惯,也能在设备周边有工装遮挡时调整手柄位置避开干涉。下部的刀具装夹位采用弹性夹套结构,可适配不同柄径的成形刀具,更换刀具时只需松开侧面的锁紧螺母即可完成拆装,夹套的同轴度公差控制在0.02mm以内,可保证高速旋转时的刀具跳动量满足精加工要求。安装边界方面,上部安装座的外径为120mm,定位止口直径为90mm,整体刀头伸出安装面的最大长度为185mm,横向滑移行程为40mm,安装时需保证设备端面的安装平面平面度公差不大于0.01mm,避免安装后出现偏斜导致切削受力不均。设计过程中针对手动操作的受力特点,将手柄的握持位置设置在距离回转中心150mm的位置,操作时的力臂长度合理,工人施加较小的握力即可获得足够的进给力,降低长时间操作的疲劳感,基座部分采用铸铁材质一体铣削成型,导轨面经过淬火处理,硬度达到HRC45-50,可保证长期使用后的导向精度,减少磨损量。在实际使用中,这款刀头可完成R弧、斜面、异形台阶等常规走刀难以加工的成形面,加工时可通过手柄的微动进给控制切削量,尤其适合加工余量不均匀的铸锻件毛坯,可避免全自动进给时因余量突变导致的崩刀问题,日常维护时只需定期向燕尾槽导轨面加注润滑脂,检查锁紧螺钉的预紧力即可,结构简单可靠,故障率低,适合小型加工车间、设备维修班组、院校实训场地等场景使用。
