百吨级装配式种子存储筒仓结构设计

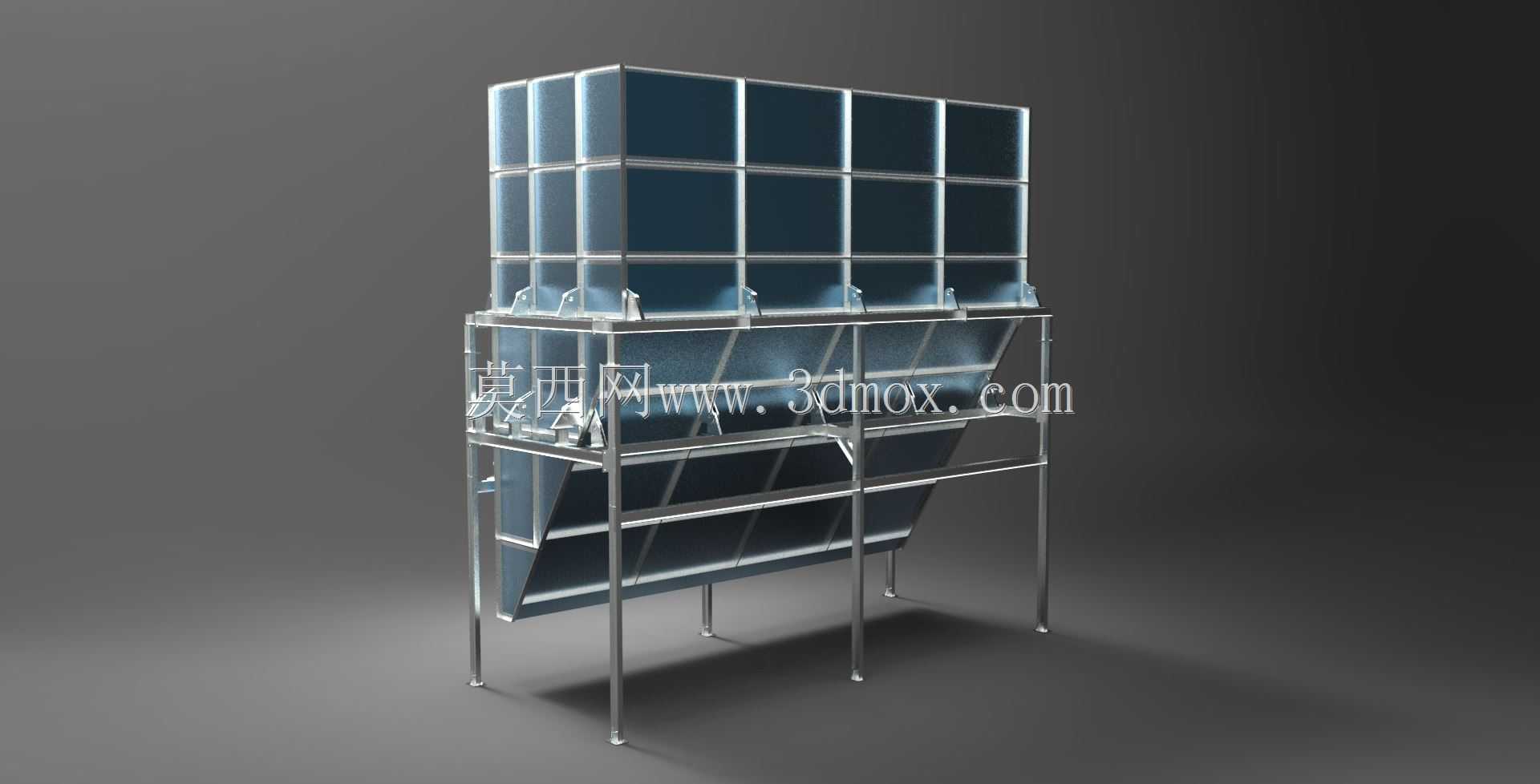

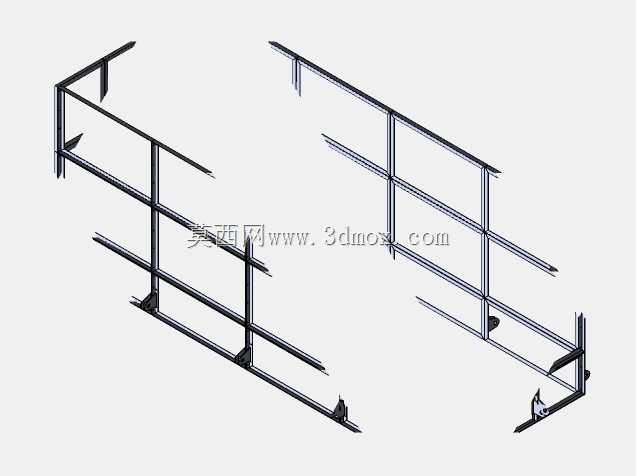

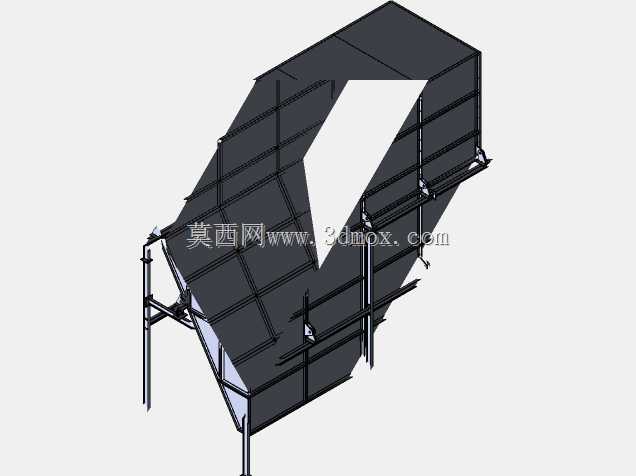

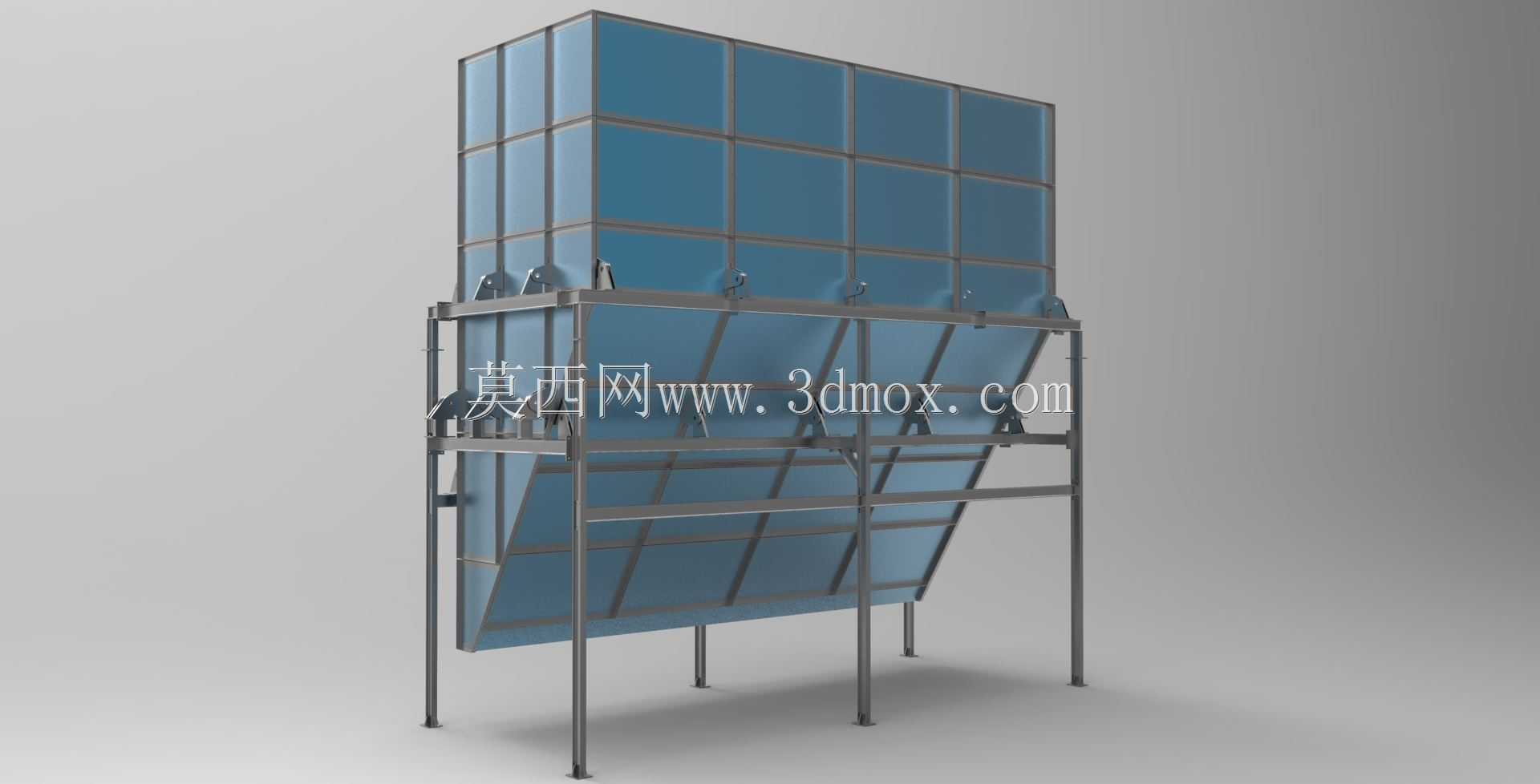

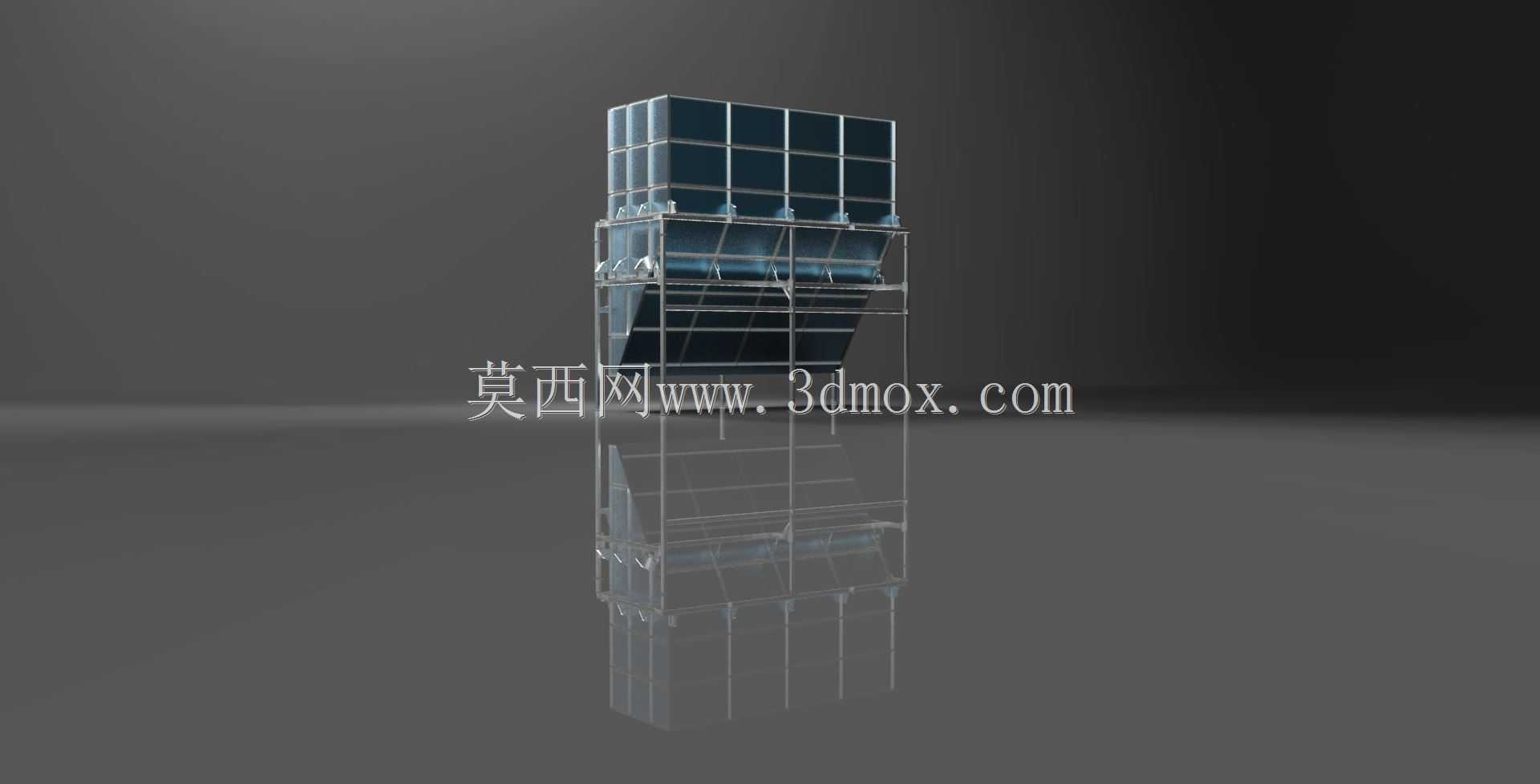

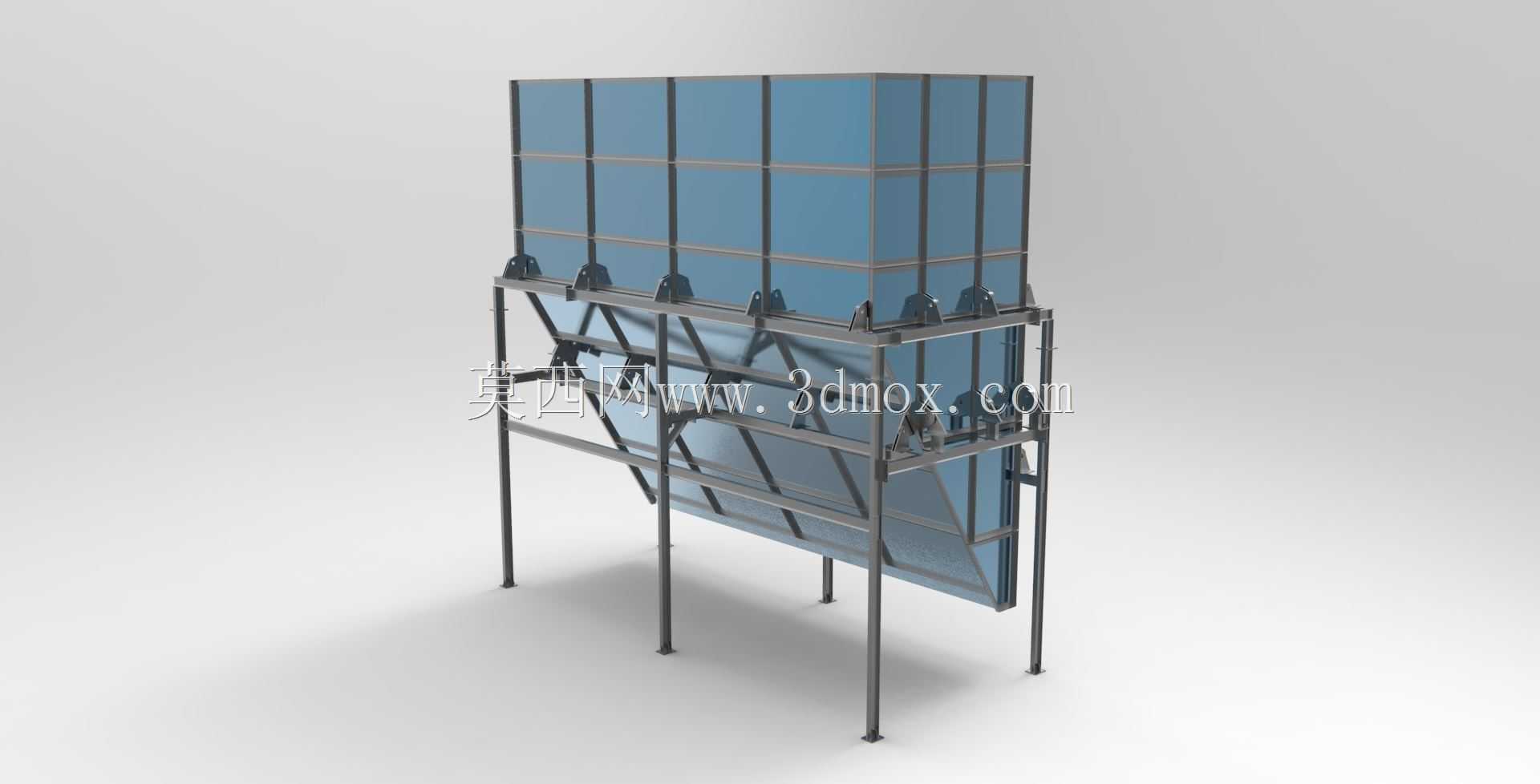

这款百吨级存储筒仓主要面向规模化种业加工、粮食中转仓储场景设计，可适配中小型种子加工生产线的原料暂存、成品周转环节，也可用于粮油加工企业的散粮短期存储需求，区别于传统现场浇筑的混凝土筒仓，该结构采用全装配式设计，所有构件均可在工厂预制完成后运输至现场拼装，无需大规模土建作业，能大幅缩短仓储设施的搭建周期，也便于后期根据产能布局调整进行拆装移位。从功能设计上看，上部采用多格分仓布局，可实现不同品类、不同批次种子的分区存储，避免混料问题，每个格仓下部均设置独立的导料斜面，角度匹配散状种子的自然休止角，能保证出料过程无积料死角，减少物料残留带来的品种混杂、霉变风险；下部支撑框架采用型钢焊接结构，预留了足够的出料操作空间，可直接对接下方的输送设备、计量包装设备，实现存储到出料的连续化作业，无需额外搭建出料操作平台。设计过程中优先考虑了散料侧压力的载荷分布，仓壁采用模块化板式结构，通过加强筋框架提升整体抗侧压能力，避免满仓状态下仓壁出现鼓胀变形；格仓之间的分隔板与主框架采用螺栓连接，既保证连接强度，也可根据存储需求调整部分格仓的分隔尺寸，适配不同容重的散料存储。安装边界方面，整体支撑腿的落点采用矩形排布，对安装地面的平整度要求适配常规工业厂房硬化地面，无需做特殊的桩基处理，支撑腿底部预留地脚螺栓连接孔，可通过膨胀螺栓与地面固定，满足满仓状态下的抗倾覆要求；仓体顶部预留了进料口对接法兰，可匹配气力输送设备、斗式提升机的出料端，实现自动化进料作业，无需人工登高加料。从结构细节来看，仓壁板的拼接处采用阶梯式搭接结构，配合密封胶条可实现良好的密封效果，避免外界潮气、虫鼠进入仓内影响存储物料品质，下部导料段的斜面交汇处做圆弧过渡处理，减少物料流动过程中的卡滞问题，即使是流动性稍差的带绒棉种、小粒油料作物种子，也能依靠重力实现顺畅出料。整体框架的受力节点均做了加强处理，竖撑与横撑的连接位置加设三角加强筋，可抵消满仓状态下的不均匀载荷，避免长期使用过程中框架出现焊接疲劳变形；仓体侧面预留了料位计安装位，可根据使用需求加装阻旋式料位开关或者雷达料位计，实现仓内料位的实时监测，对接生产线的自动化控制系统。
