分离机进料控制用变频调速电控柜

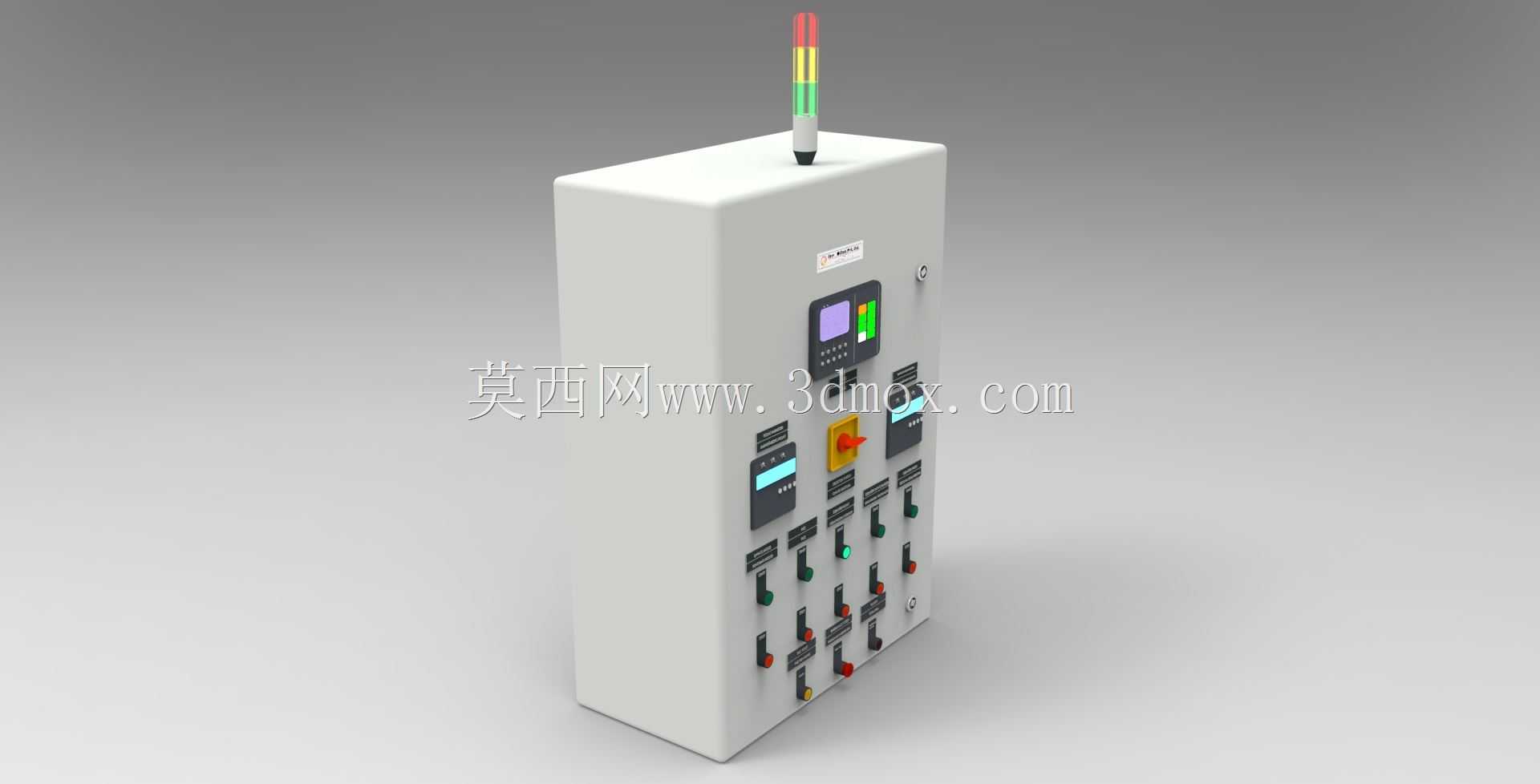

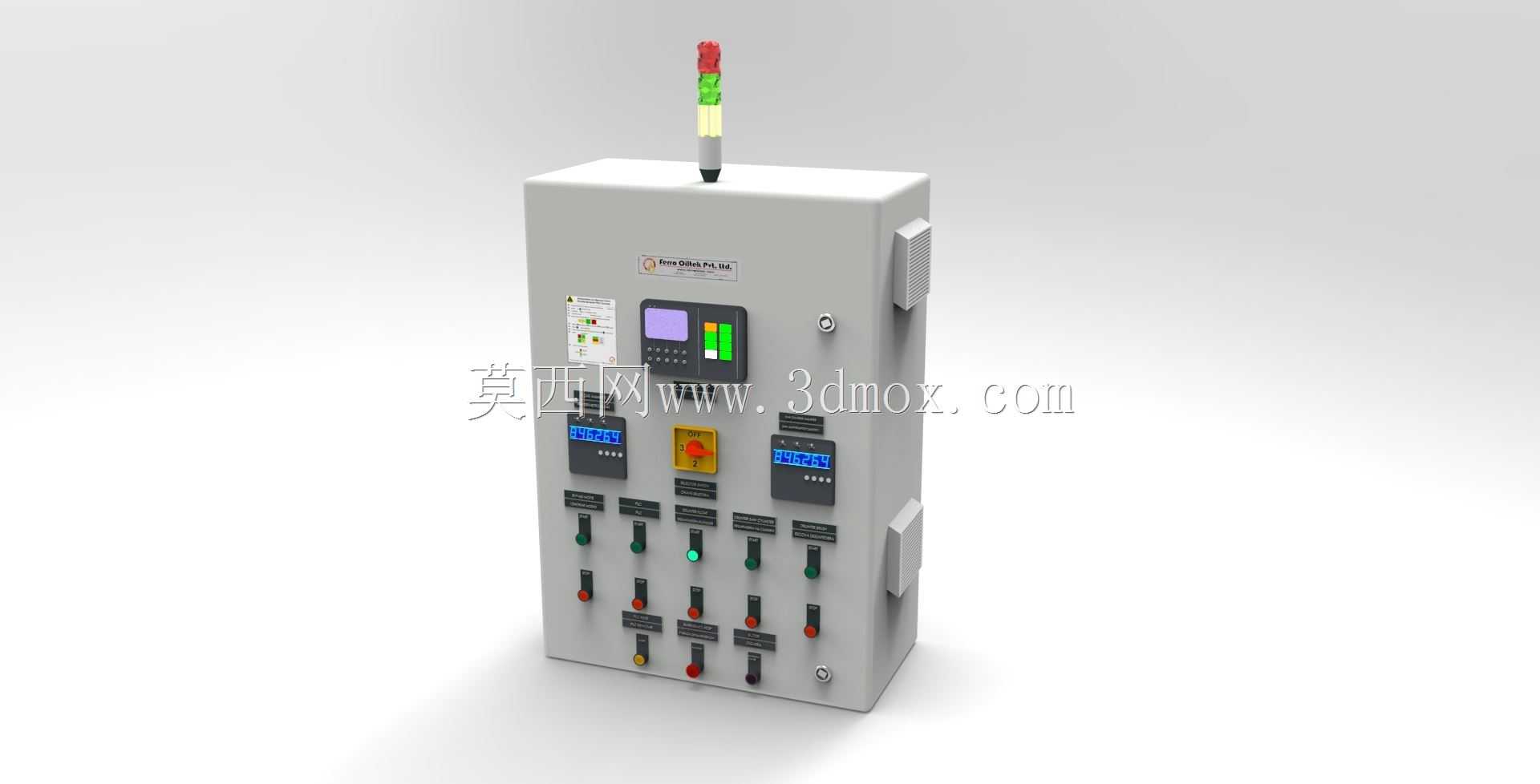

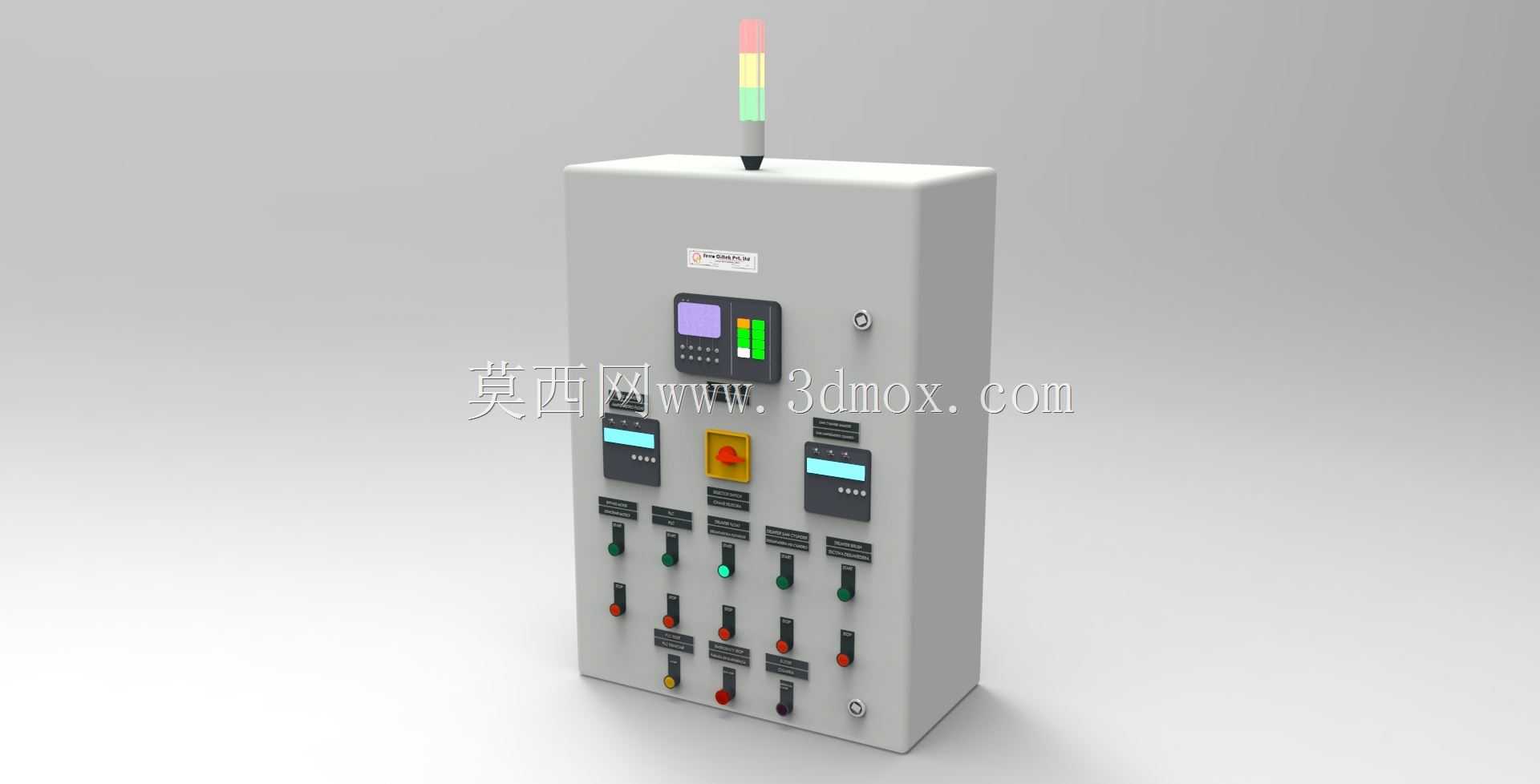

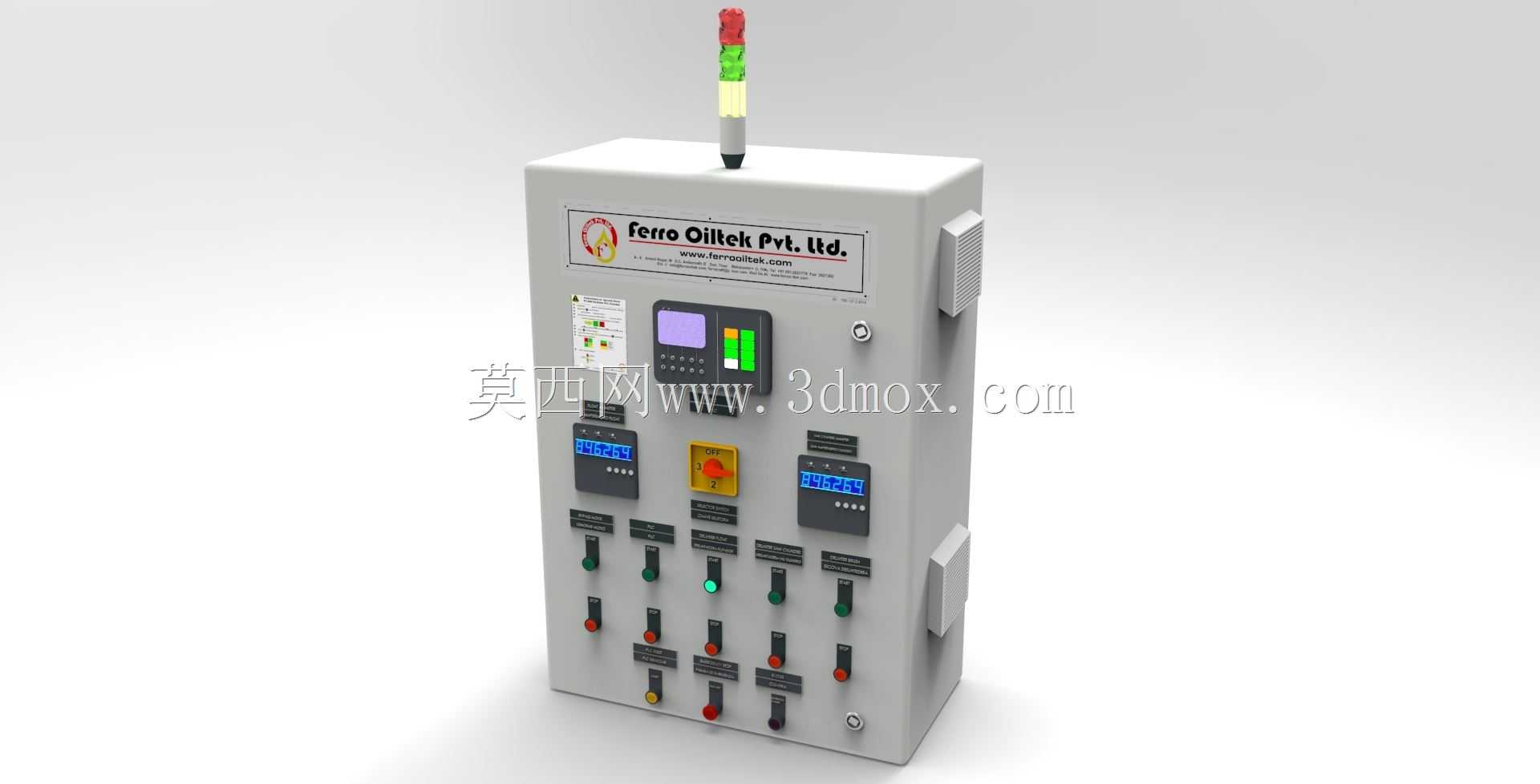

该变频调速电控装置主要面向物料分选加工产线的进料段工况设计，核心作用是通过变频驱动调节进料输送机构的运行速率，匹配分离机主机的实时处理负荷，避免进料量波动造成的设备堵转、分选精度下降或者空载能耗过高问题。在实际产线布局中，这类柜体通常安装在分离机进料侧的操作通道旁，安装基面需要预留至少150mm的底部走线空间，柜体后侧距离墙体或其他固定设施需保留200mm以上的散热与检修间隙，顶部的三色状态警示灯需高出柜体顶面300mm左右，确保产线各操作位人员都能直观识别设备运行、待机、故障三类状态。

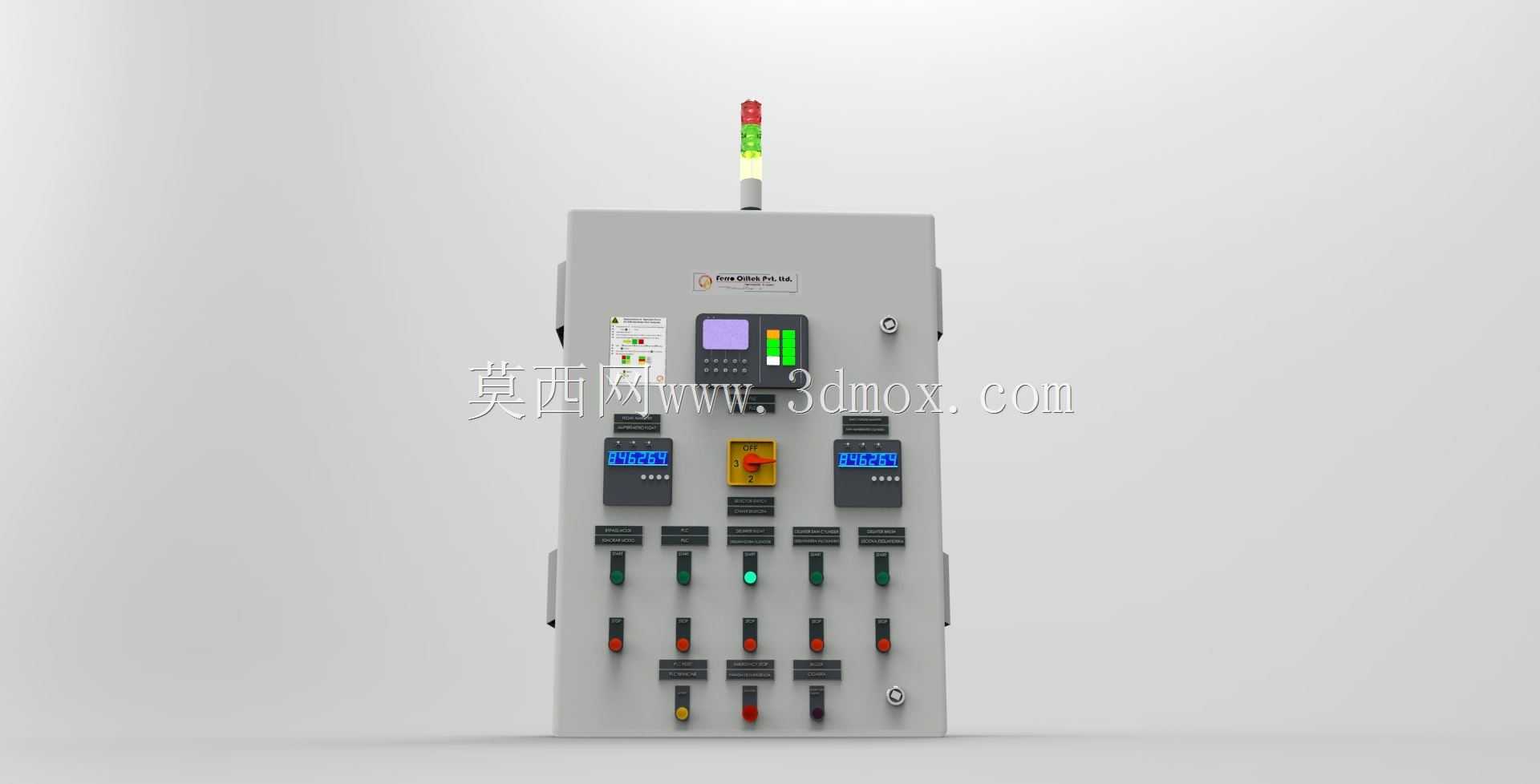

从功能配置来看，柜体正面集成了变频参数调节单元、运行状态指示模块、多组手动操作按钮与急停控件，可实现本地手动调速、自动联动运行、故障紧急切断三类核心操作模式。设计阶段优先考虑了现场操作的人机合理性，所有高频操作的控件都布置在柜体正面距安装基面1200mm至1600mm的区间内，符合一线操作人员站立操作的舒适伸手范围，急停按钮采用醒目的黄色底座配红色蘑菇头结构，设置在操作区最易触碰的位置，满足突发状况下的快速处置需求。柜体侧面预留了标准的电气接口安装位，可根据现场布线需求灵活调整进出线位置，适配不同产线的走线方向，减少现场布线的弯折半径要求。

结构设计上，柜体采用封闭式冷轧钢板焊接结构，门板与柜体框架的结合处设置了连续密封胶条，可适配多粉尘的物料加工车间环境，避免分选过程中产生的细小粉尘进入柜体内部附着在电气元件上造成接触不良或散热受阻。内部元件排布遵循强弱电分离的原则，变频驱动单元布置在柜体上部散热区，控制回路元件与接线端子排布置在中下部区域，既减少强电回路对控制信号的干扰，也方便后期检修时的线路排查。顶部的三色警示灯采用快装结构，可根据现场安装的视线需求调整安装角度，无需额外加工支架。柜体表面采用工业级喷塑处理，耐车间日常的清洁擦拭与轻微磕碰，适配工业现场的长期使用环境。

在实际应用中，该装置可与分离机主机的负荷检测单元联动，当主机检测到内部负荷超过设定阈值时，自动降低进料驱动的输出频率，减少进料量；当主机负荷低于阈值时，逐步提升进料速率，在保证分离机运行稳定性的前提下最大化进料效率，相比传统的固定速率进料控制，可有效降低设备故障停机率，同时减少不必要的电能消耗。
