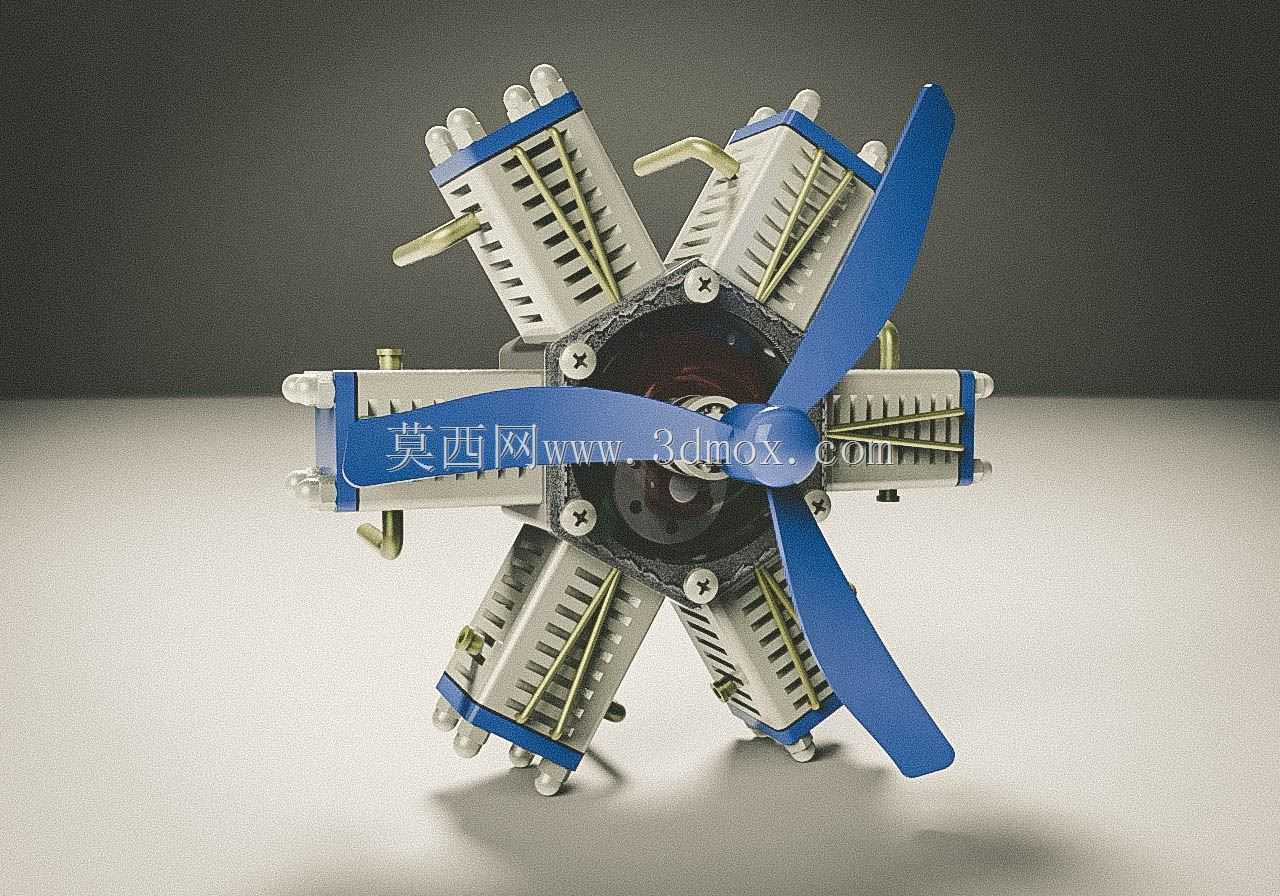

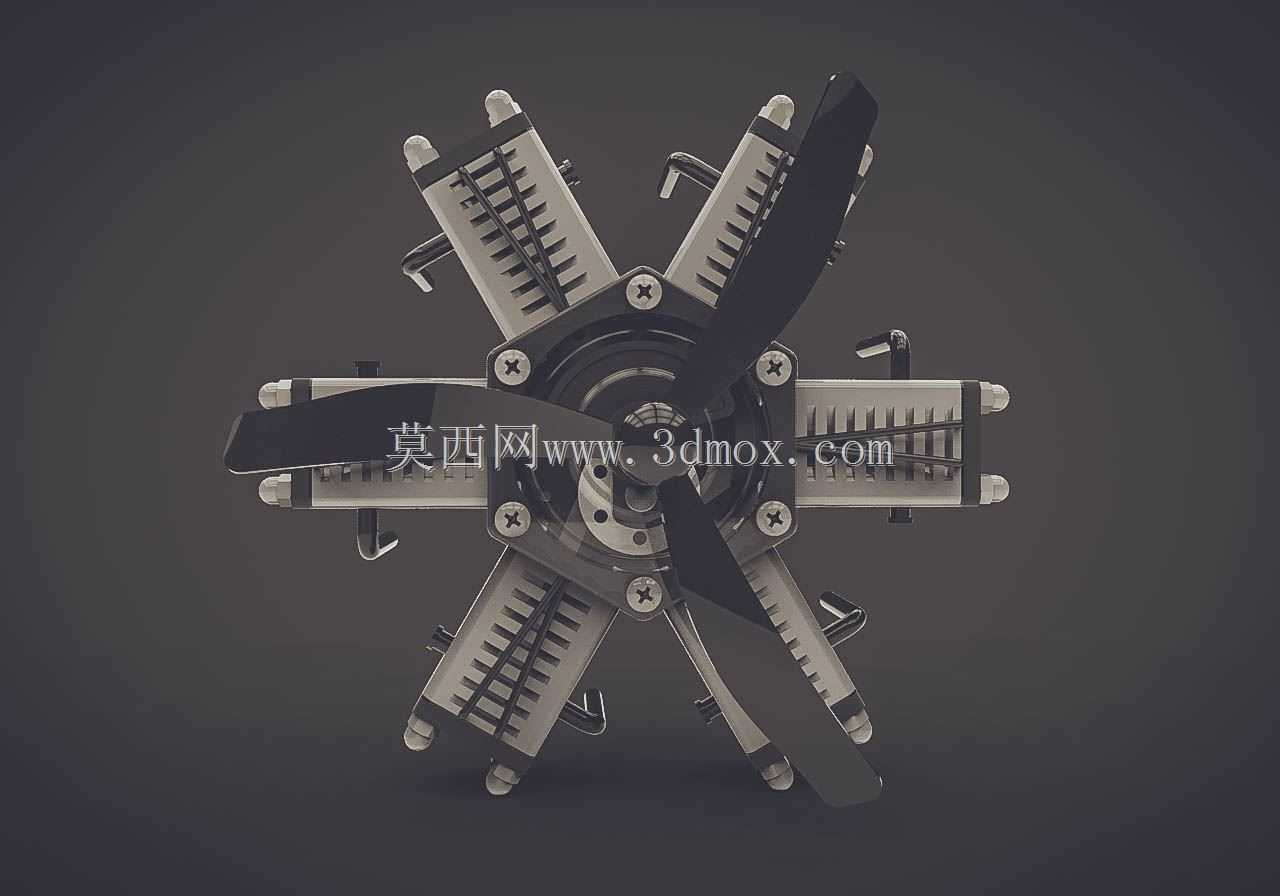

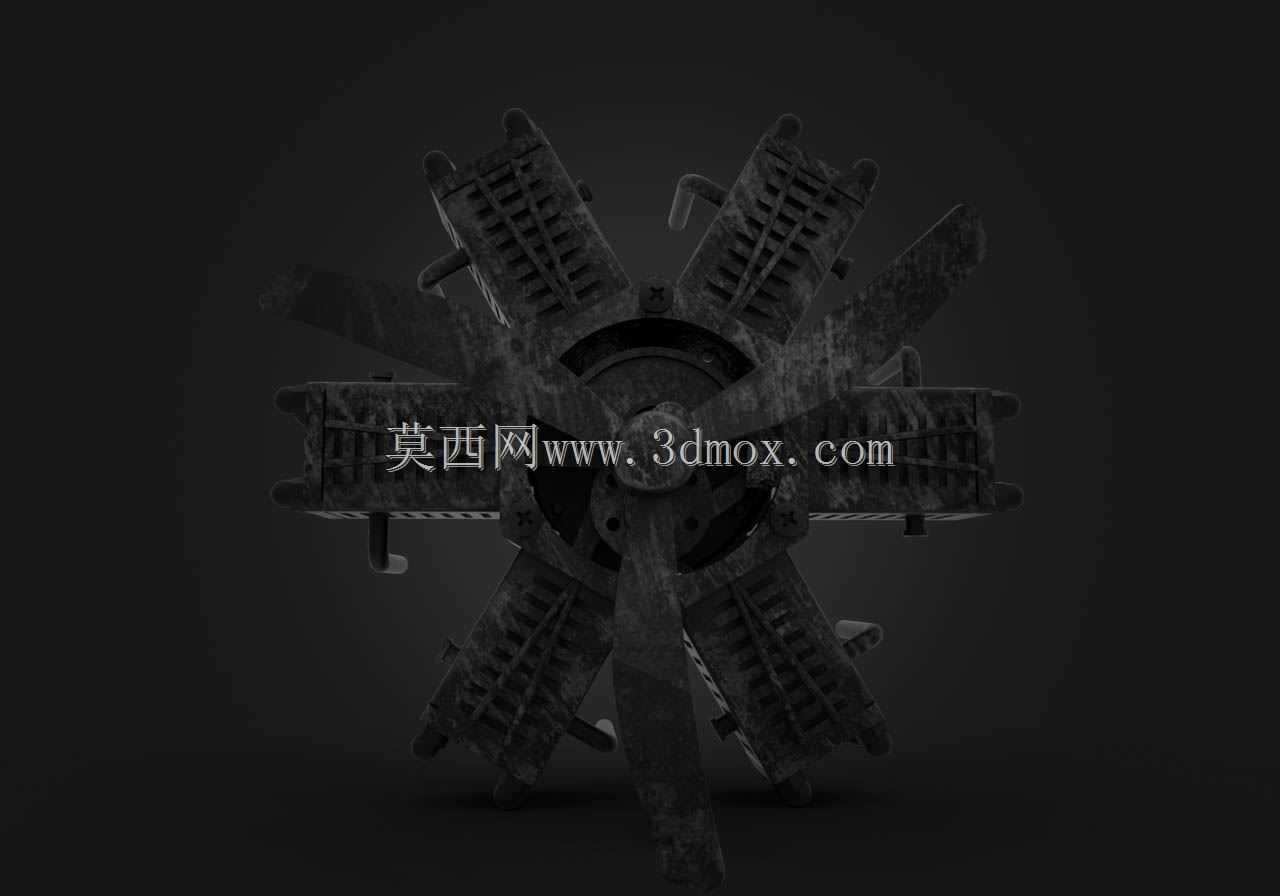

星型排布七缸径向航空动力装置结构

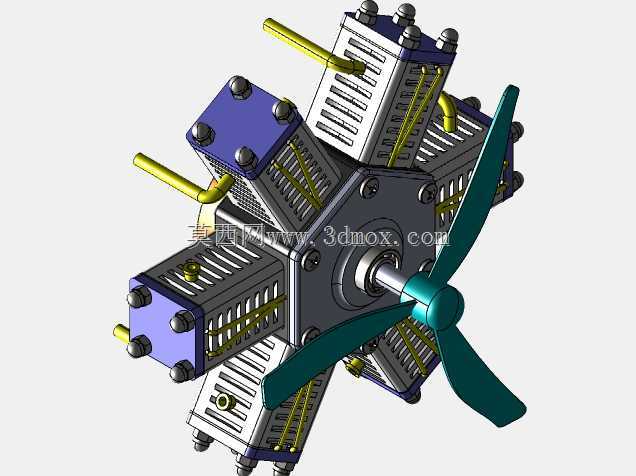

这类径向排布的多缸内燃机，最早在轻型通航飞机、早期螺旋桨战机上得到大规模应用，核心优势是曲轴长度短、整体结构紧凑，相同输出功率下的迎风面布局更适配机头前置的螺旋桨动力场景，相比直列、V型缸体布局，径向结构的曲轴配重需求更低，运转时的动平衡表现更优，能在较低转速区间输出足够扭矩，适配螺旋桨的大推力工况需求。从结构设计逻辑来看，七个气缸以中央曲轴箱为圆心呈等角度辐射排布，每个气缸的连杆共同铰接在中央曲柄销上，这种设计省去了多缸机常见的分列式曲柄销结构，大幅缩短曲轴的轴向尺寸，同时缸体均匀分布在曲轴箱周围，风冷散热的气流可以直接扫过每一个气缸外壁，不需要额外设计复杂的水冷管路，在早期航空动力场景下能大幅降低结构重量与故障概率。做三维结构设计时，首先要确认中央曲轴箱的安装基准面，所有气缸的安装止口都以曲轴回转中心为基准做同轴度约束，单个气缸的中心线与曲轴回转中心的夹角公差需要控制在合理范围内，避免连杆运动时出现卡滞；螺旋桨的安装法兰位于曲轴输出端，需要匹配螺旋桨的安装孔位分布，预留足够的锁紧空间，同时要核算螺旋桨旋转时的扫掠边界，确保气缸顶端的气门、散热鳍片结构不会与桨叶发生运动干涉。实际应用中，这类动力装置除了航空场景，也会被改装用于小型高速艇、定制改装机车的动力单元，安装时需要以曲轴箱底部的安装脚为固定基准，确保动力输出轴与被驱动部件的同轴度符合要求，缸体周围需要预留足够的散热气流通道，避免长时间高负荷运转出现过热问题。每个气缸的活塞、连杆组件做独立模块化设计，后期维护时可以单独拆卸单个气缸进行检修，不需要完全拆解整个动力单元，这种设计也降低了外场维护的难度，适配早期航空作业的简陋维护条件。结构建模过程中，需要重点验证曲柄连杆机构的运动行程，确认活塞在上止点、下止点位置时与气缸盖、曲轴箱的间隙，避免运动过程中出现撞缸问题，同时每一处螺栓连接的位置都要预留足够的扳手操作空间，方便装配与后期拆解维护。
