汽车涡轮增压用金属涡轮壳体结构

项目分类:3D模型 发布时间:2021-10-12 ID:311796
  • 汽车涡轮增压用金属涡轮壳体结构
  • 汽车涡轮增压用金属涡轮壳体结构
  • 汽车涡轮增压用金属涡轮壳体结构

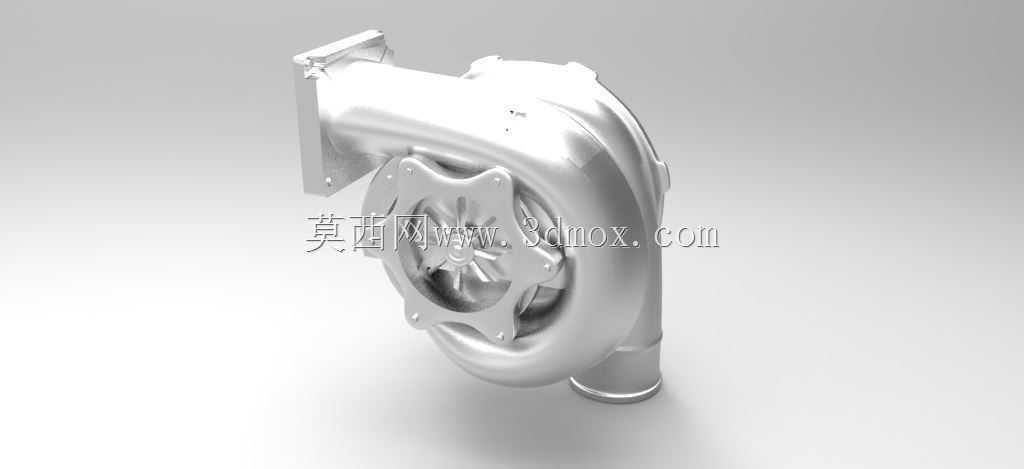

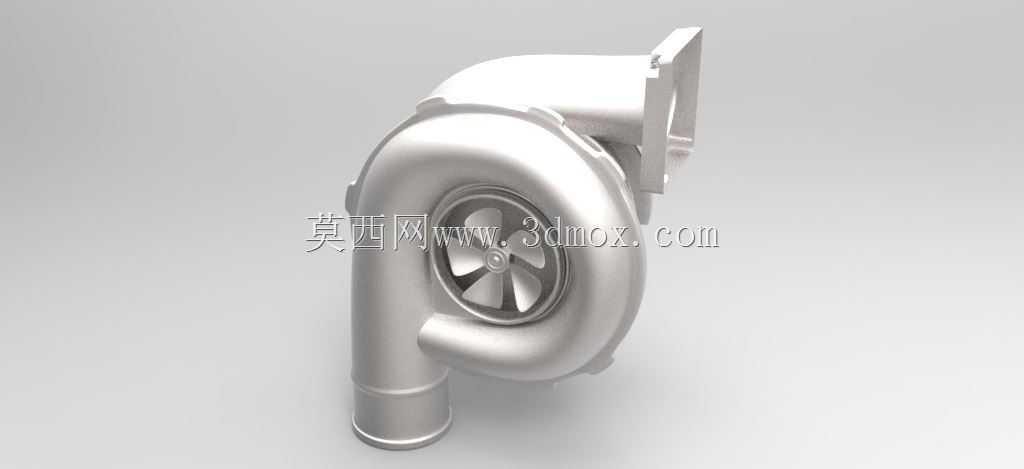

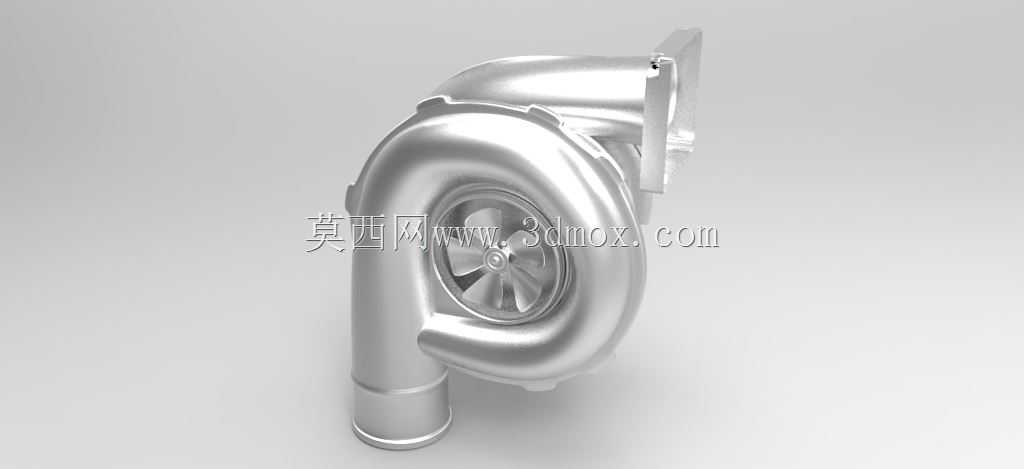

这款涡轮结构主要配套车用涡轮增压系统,在小排量燃油车、工程机械动力单元的进气增压回路中承担核心作用,通过发动机排出的废气驱动叶轮高速旋转,同轴带动压气机端压缩进入气缸的空气,提升发动机进气充量,在不增加发动机排量的前提下提升动力输出上限,同时优化低转速区间的扭矩响应特性,降低同等动力输出下的燃油消耗水平。从结构设计来看,整体采用蜗壳式流道布局,进气端采用直筒式接口设计,接口处预留标准卡箍安装位,可直接对接发动机排气歧管侧的连接法兰,安装时需保证接口同轴度偏差不超过0.2mm,避免高温废气泄漏引发周边部件热老化。蜗壳内部流道采用渐扩式截面设计,顺着叶轮旋转方向逐步扩大流通截面积,降低废气流速同时将废气动能高效转化为叶轮旋转的机械能,流道内壁做光滑过渡处理,无明显折角与台阶,减少废气流动过程中的压力损失,提升能量转换效率。叶轮部分采用前倾式叶片设计,叶片数量与流道截面经过匹配计算,可在最高每分钟十几万转的工作转速下保持动平衡精度,叶片与蜗壳内壁的间隙控制在0.15-0.3mm区间,间隙过小会在热膨胀状态下出现叶片擦壳故障,间隙过大则会降低增压效率,造成动力响应迟滞。旁通阀安装位设置在蜗壳侧方的凸台位置,可直接安装废气旁通执行器,当增压压力超过设定阈值时,旁通阀开启将部分废气直接导入排气尾段,避免增压压力过高损坏发动机进气系统部件。整体外形的安装边界需匹配发动机舱的布置空间,侧方的安装支脚预留螺栓过孔,可直接固定在发动机缸体侧方的安装支架上,安装时需预留足够的散热间隙,避免蜗壳工作时的高温辐射到周边的线束、橡胶管路等不耐热部件。在建模过程中,所有曲面均做连续性处理,叶轮叶片的曲面曲率经过反复调整,保证流体在流道内的流动状态均匀,避免局部出现紊流区引发异常振动与噪音,壳体的壁厚根据不同位置的工作温度与受力情况做差异化设计,高温区壁厚适当增加,保证高温工作状态下的结构强度,非受力区适当减薄控制整体重量。
