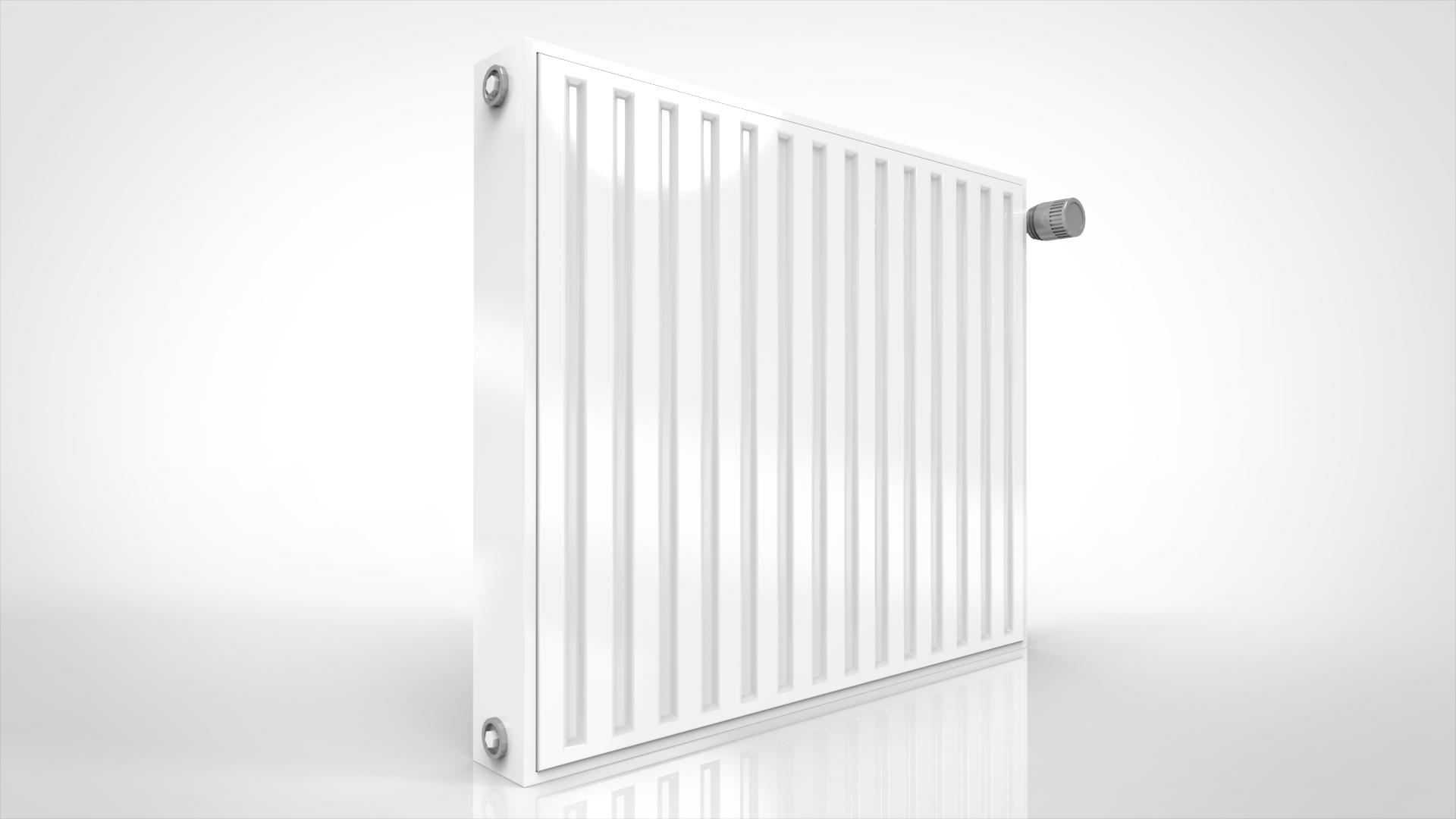

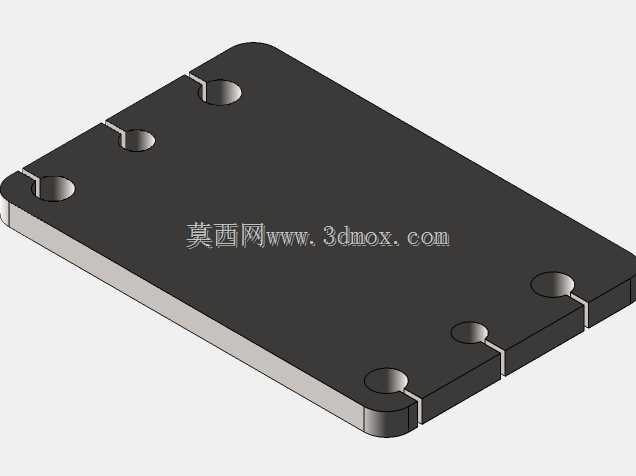

家用壁挂式钢制柱型采暖散热装置结构模型

该模型还原的是民用及商用采暖系统中常用的柱型壁挂式散热器，这类部件广泛应用于住宅分户采暖、集中供暖末端、小型办公场所采暖场景中，作为热媒与室内空气的换热终端，承担着将热媒携带的热量传递到室内空间、维持环境采暖温度的核心作用。从结构设计来看，模型完整呈现了产品的柱型并联流道结构，每一组散热柱内部设置独立的热媒流通腔道，相邻柱体通过上下联箱连通，既保证热媒在整个散热片内的均匀分配，也通过多柱并列的结构最大化拓展了与空气接触的散热面积，柱体外侧的竖向凸起结构并非装饰设计，而是通过增加换热表面积强化自然对流换热效率，让流经柱间的冷空气能够充分与壁面完成热交换。模型还原了产品的安装接口特征，上下对角位置设置的螺纹接口分别对应热媒的进水与回水端，侧方预留的放气阀结构用于系统充水时排出腔道内积存的空气，避免气堵导致的局部不热问题，这类接口的位置设定完全匹配现场施工的管路排布逻辑，安装时可根据管路走向选择同侧或异侧接管方式，无需额外改动主体结构。从安装边界来看，模型还原的产品背部预留了标准挂装间距，适配民用建筑常见的墙面挂装支架尺寸，整体厚度控制在不占用过多室内空间的范围内，正面平整无突出尖锐结构，避免日常使用中的磕碰风险，柱体之间的间隙经过合理设定，既保证空气对流的通畅性，也避免间隙过小积灰后难以清理的问题。设计过程中这类散热片需要兼顾承压能力与散热效率，柱体的壁厚经过匹配采暖系统的工作压力设定，既满足长期带压运行的结构强度要求，也不会因为壁厚过大导致壁面热阻升高、延缓散热响应速度，联箱位置的流道过渡做了圆弧处理，减少热媒流动过程中的局部阻力，降低整个采暖系统的循环泵负载。模型同时还原了产品表面的平整喷涂特征，实际生产中这类表面处理既起到防腐防锈的作用，也能适配不同室内装修风格的外观需求，柱体边缘的圆角处理也符合民用产品的安全设计要求，避免安装及使用过程中划伤施工人员或住户。
