手动轮驱动曲柄连杆式冲压压力设备结构

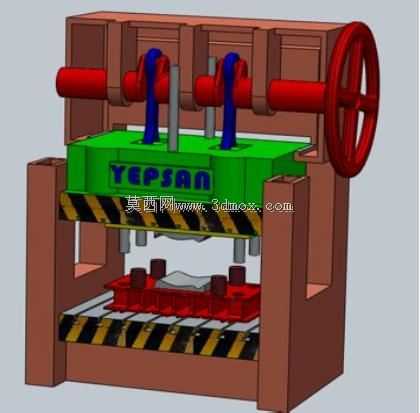

这款手动驱动的冲压压力设备，主要面向小批量钣金件冲压、试样件压型、小型五金件冲裁的作业场景，常见于五金维修作坊、职业院校实训车间、小型五金加工门店的轻载冲压工位，适配无需大吨位冲压力的薄板成型、压印、浅拉伸工序，相比大型气动或液压冲床，无需外接动力源，部署灵活，对安装场地的供电、地基要求极低。设备核心采用曲柄连杆传动结构，端部的手轮直接与横向布置的曲轴固连，转动手轮即可带动曲轴回转，通过曲轴上的两个曲柄销带动连杆做上下往复运动，进而驱动下方的滑块完成冲压行程，传动路径短，机械效率高，手轮的大直径设计能够有效降低手动操作时的输入扭矩，操作人员无需施加过大的力即可完成冲压动作，适合单人手动操作的轻载作业场景。设备的机架采用开式C型框架结构，这种结构的操作空间开阔，操作人员可以从三个方向完成工件的上下料，适配小型异形工件的定位摆放，机架的上下横梁与立柱采用一体式刚性结构设计，能够承受冲压过程中的垂直冲压力，减少冲压时的机架变形量，保证冲压成型的精度。滑块与工作台之间设置了多层防护结构，工作台面与滑块下表面都加装了黄黑警示的防护挡板，能够避免冲压过程中碎屑飞溅伤人，同时滑块的导向采用双侧立柱导向结构，保证滑块上下运动的直线度，避免冲压过程中出现偏载导致的模具啃模问题。从安装边界来看，设备整体占地尺寸紧凑，横向宽度不超过1.2米，纵向深度不超过0.8米，整体高度约1.4米，不需要专门的设备基础，直接放置在平整的水泥地面或者重型工作台面上即可投入使用，设备底部预留了地脚安装孔，若长期固定工位使用，可通过膨胀螺栓与地面固定，进一步提升冲压作业时的稳定性。设计过程中，将曲轴的支撑轴承座直接集成在机架上横梁的内部，减少了额外的支撑零件数量，降低了装配复杂度，同时连杆与滑块的连接采用铰接结构，能够自动补偿少量的装配误差，避免运动过程中出现卡滞。工作台面预留了标准的T型槽安装位，能够快速更换不同的冲压模具，适配冲裁、弯曲、压印、浅拉伸等不同的冲压工序，模具装夹过程无需复杂的调整，对准T型槽锁紧螺栓即可完成固定。设备的运动行程由曲轴的偏心距决定，固定行程的设计能够保证每次冲压的下死点位置一致，保证批量冲压件的成型尺寸一致性，适合固定工序的重复作业，手轮位置设置在设备右侧，符合大多数操作人员的操作习惯，操作时人员站在设备正前方，右手转动手轮即可完成冲压动作，左手可以辅助固定工件位置，操作动线流畅，没有多余的动作浪费。
