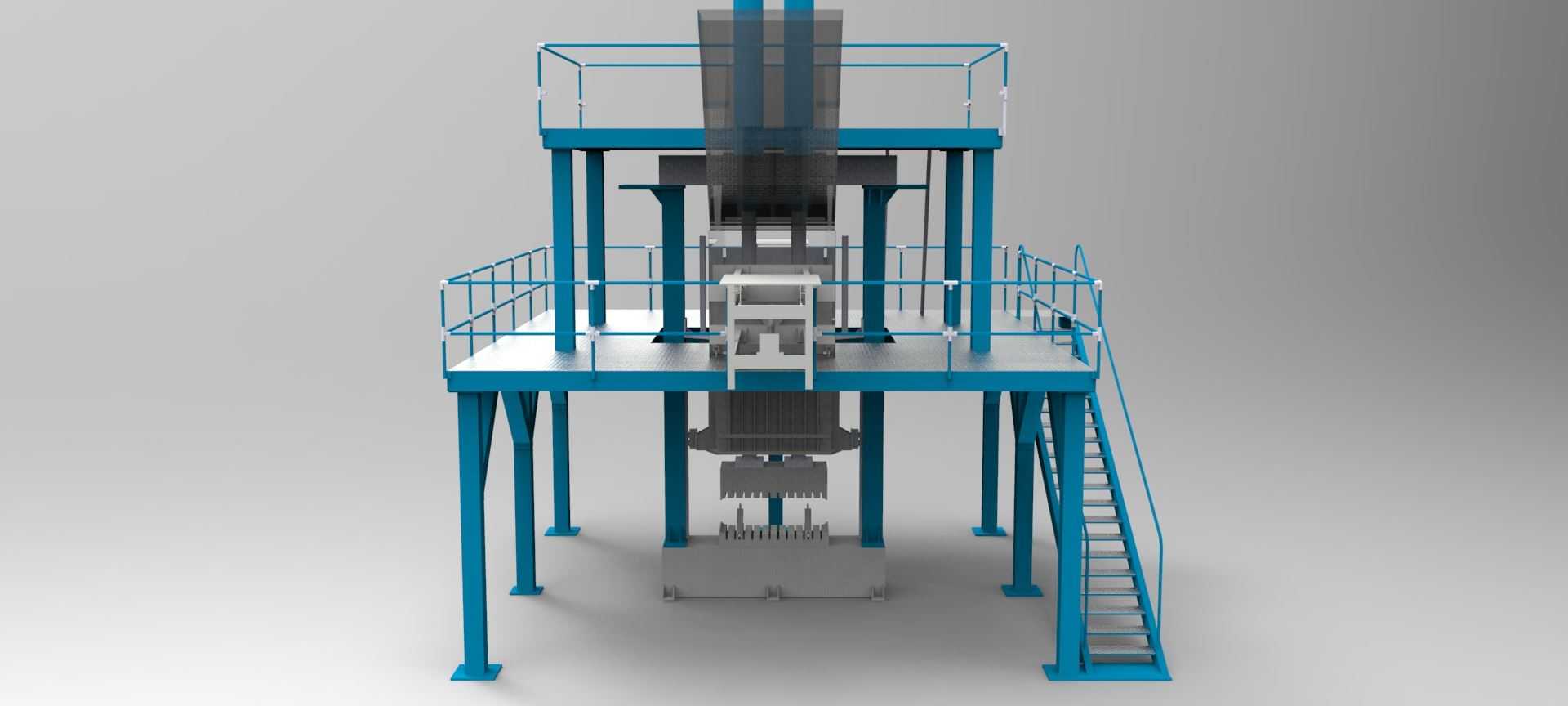

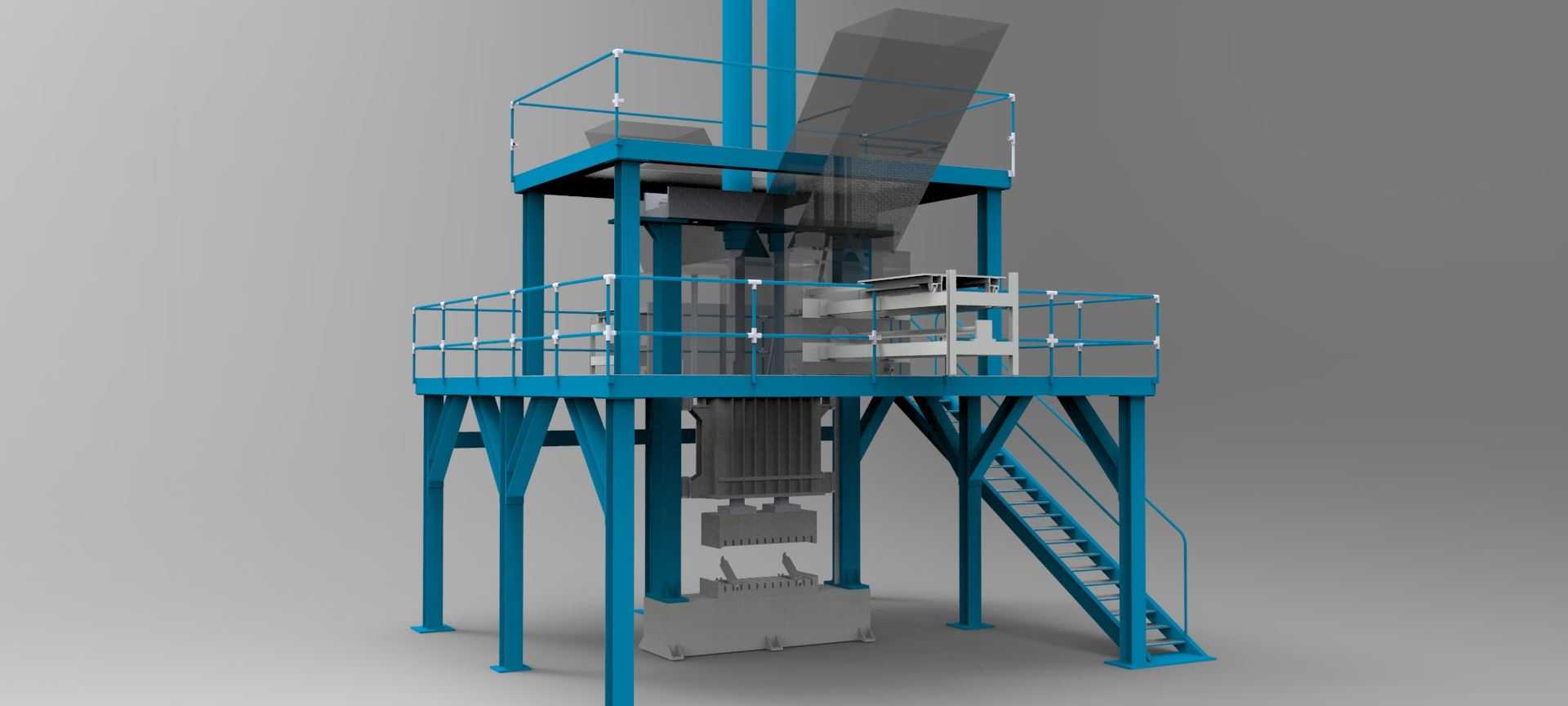

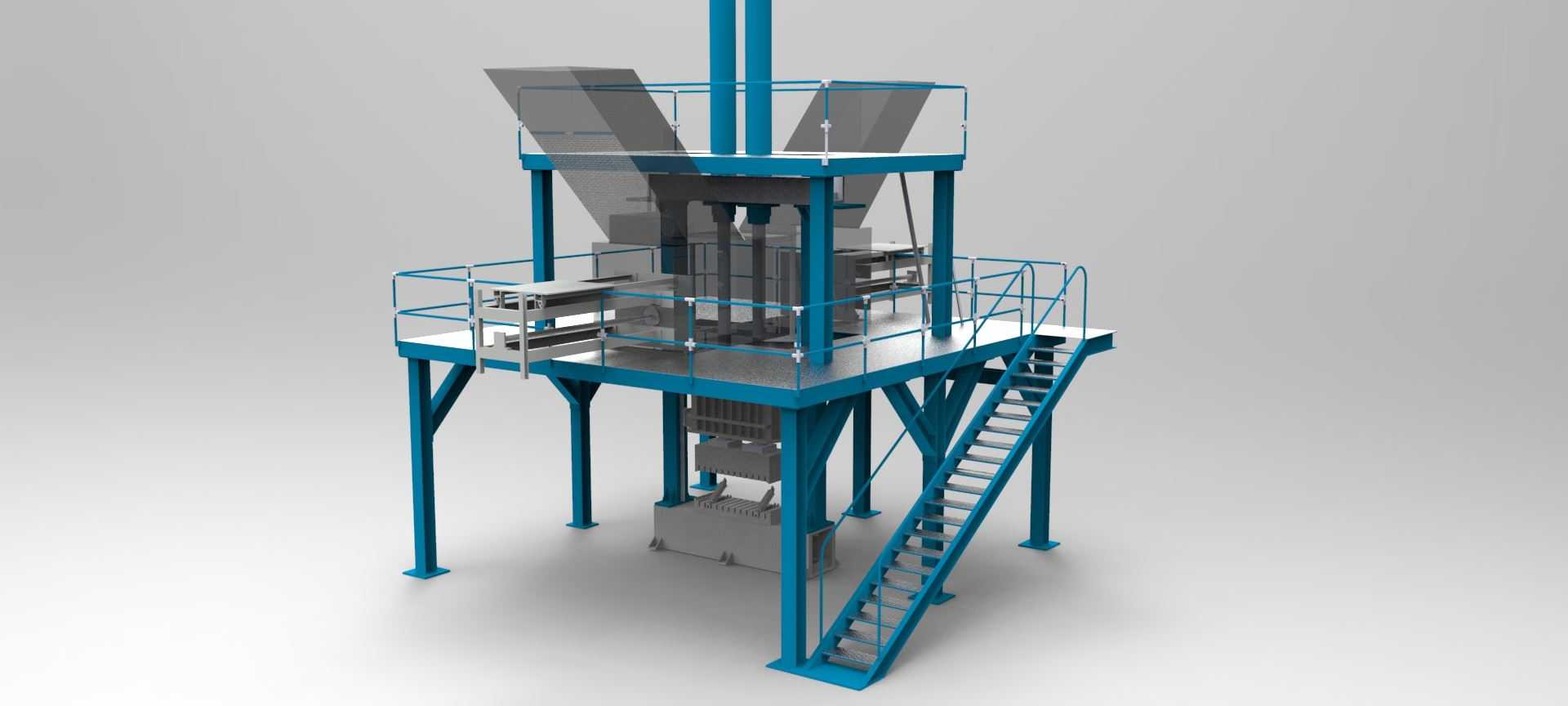

带操作平台爬梯的单捆压力打包设备

这套设备主要面向散状物料的压实捆扎作业场景，常见于再生资源回收、农副产品加工、轻工物料规整等生产环节，用来将蓬松的散料压制成规整的单捆料块，方便后续的仓储堆码与转运装卸，减少物料占用的仓储空间，降低跨区域转运的物流成本。从结构设计来看，设备采用多层框架式承载结构，底部设置四根落地支撑立柱，直接与车间硬化地面通过膨胀螺栓固定，安装时需要预留足够的设备周边操作空间，尤其是爬梯侧与出料侧要预留不小于1.5米的通行与操作距离，避免作业时与周边其他设备产生干涉。中层是核心的压装作业平台，平台周边设置1.2米高的安全护栏，护栏横杆间距符合工业安全防护标准，平台表面采用花纹钢板铺设，增大摩擦力防止运维人员巡检时滑倒，配套的斜爬梯角度设置为45度，踏步采用防滑钢板，扶手连续无断点，方便运维人员上下平台开展压头维护、进料调整等作业。上层是进料与压头导向结构，设置双进料溜槽，可同时承接两个工位的来料，压头采用双立柱导向结构，保证压合过程中受力均匀，不会出现偏载卡滞的问题，压合行程根据常规单捆物料的压缩比设计，压实后的料块尺寸统一，可直接配套标准捆扎带完成捆扎作业。设计过程中重点考虑了框架的受力变形问题，所有立柱与横梁的连接位置都采用加强筋板焊接，压装作业时的反作用力通过框架均匀传递到地面基础，不会出现机架晃动的问题。设备的出料位置设置在中层平台下方，压制成型的料块可直接落到接料托盘上，配合车间的叉车或者手动液压车就能完成转运，不需要额外配置出料输送机构，简化了整体结构，降低了设备的制造成本与后期运维难度。在安装边界方面，设备整体高度较高，安装前需要确认车间的净空高度满足设备顶部的安装与检修需求，进料溜槽的上方可对接上游的出料输送设备，实现散料的自动进料，不需要人工频繁上料，减少一线作业人员的劳动强度。护栏的设置完全覆盖平台所有临边位置，爬梯入口处设置安全联锁装置，当人员攀爬爬梯时设备自动暂停压合作业，避免误操作带来的安全风险。整套设备的结构拆分清晰，各个部件的建模精度满足生产下料、焊接组装的需求，连接位置的孔位、焊接坡口都做了明确的结构表达，可直接作为生产制造的参考依据，也可根据实际的物料处理量需求，对压头尺寸、框架高度做参数化调整，适配不同的生产场景。
