棉籽加工用风选密度分离设备结构

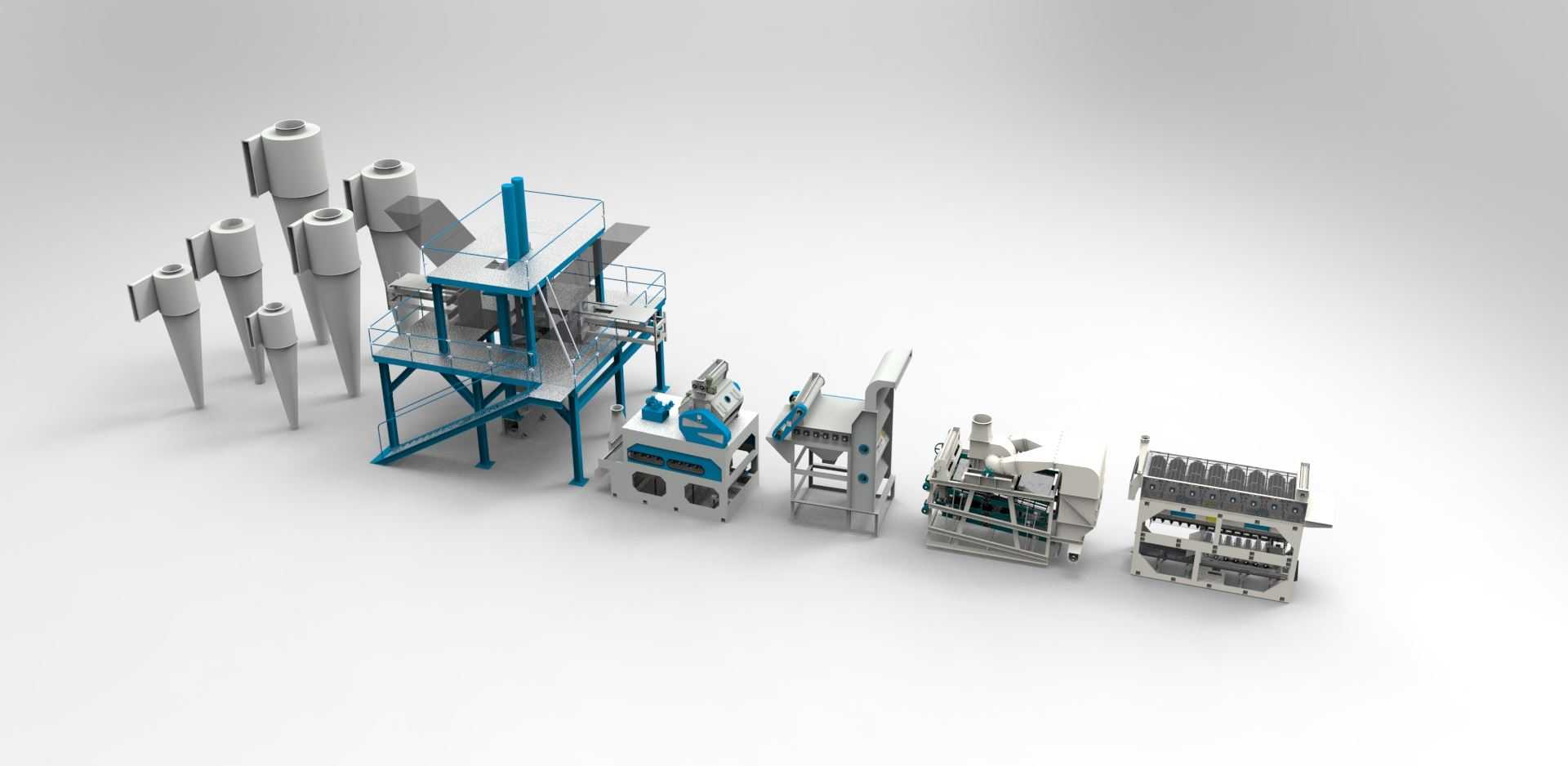

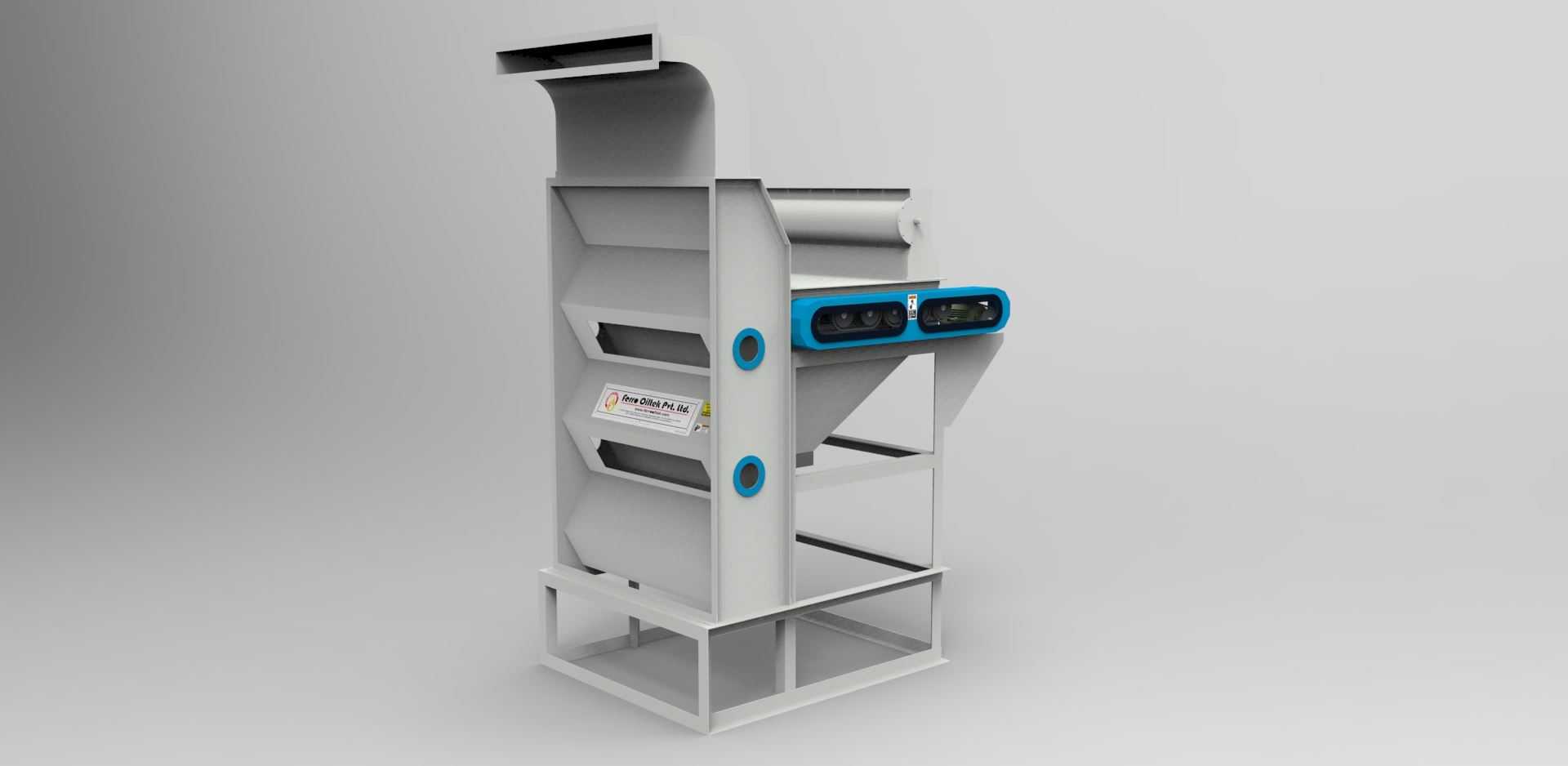

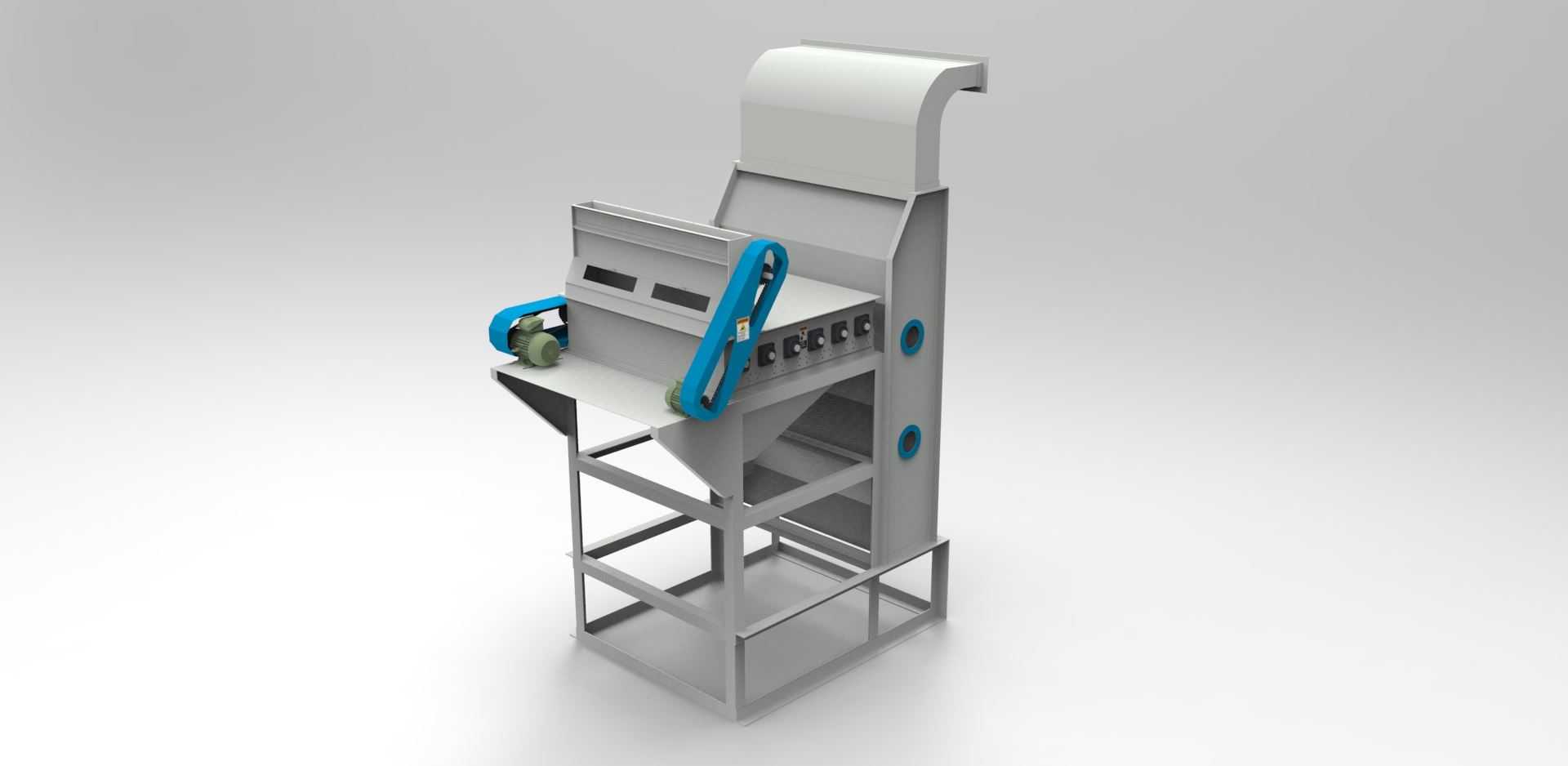

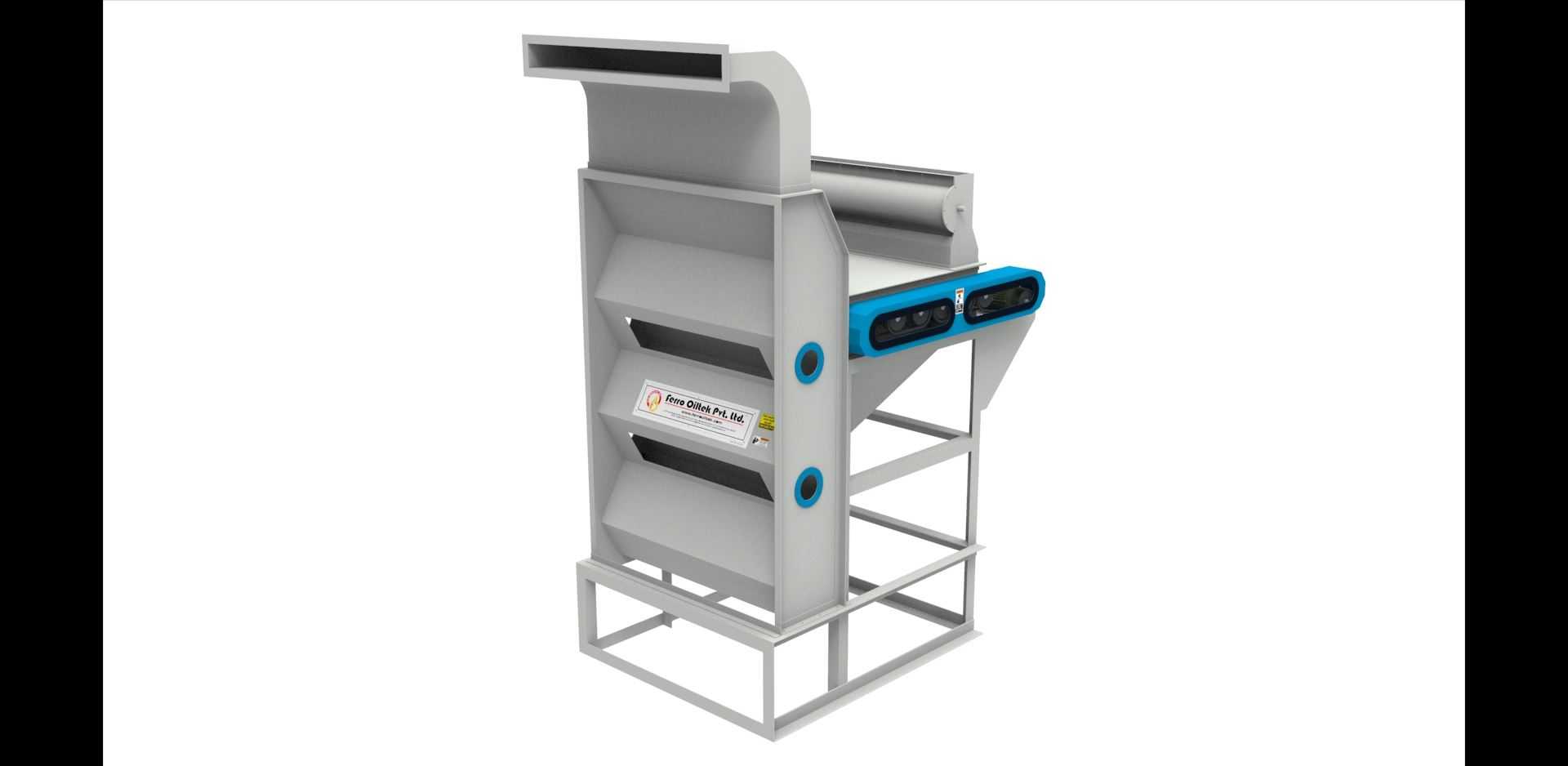

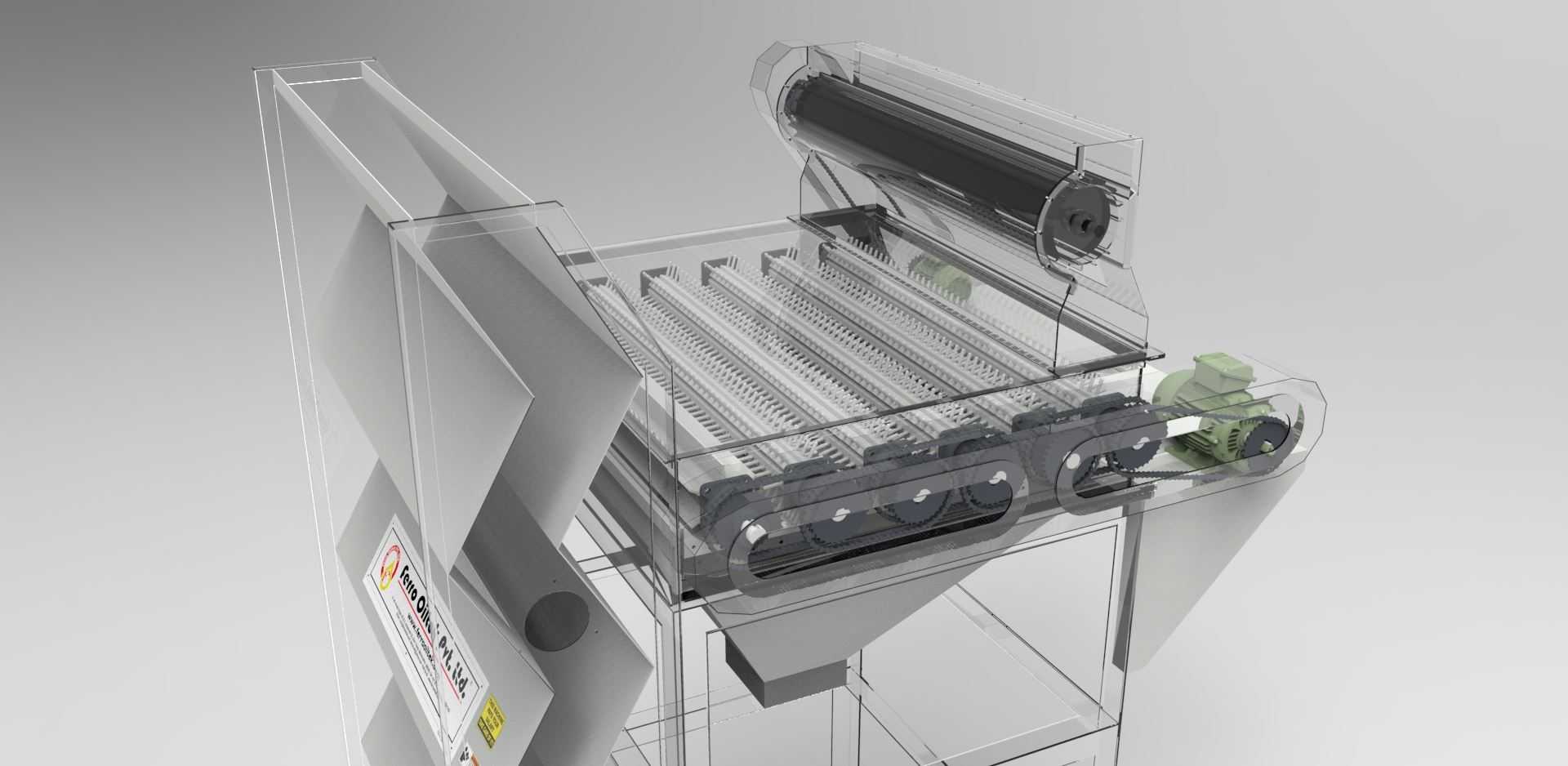

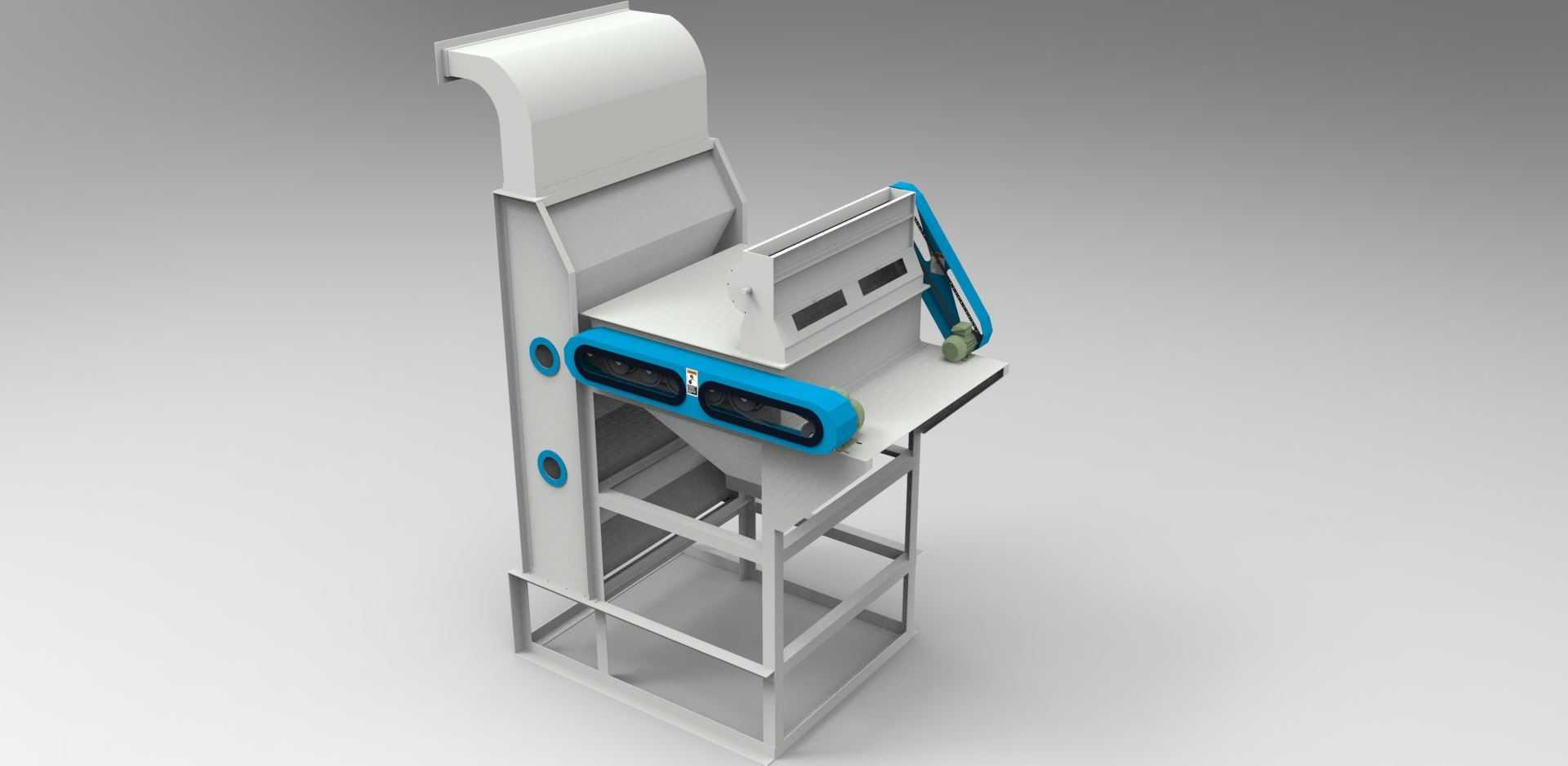

在棉籽初加工生产线的预处理工段，这类密度分离设备是核心的除杂与分选单元，主要承担棉籽原料中外壳、瘪粒、重质杂质与饱满棉籽仁的分离作业，替代传统人工筛选与简易风选装置，大幅提升油料加工前的原料纯净度，降低后续轧坯、榨油环节的设备磨损与油品杂质含量。设备整体采用立式框架式结构设计，底部采用方管焊接成型的承托机架，机架预留了与生产线地面预埋螺栓匹配的安装孔位，安装时需保证机架上平面水平度偏差不超过千分之二，避免内部风场分布不均影响分选精度。设备主体的风选腔体采用折弯钢板拼焊成型，腔体内部设置多段折流导风板，通过不同截面的风道风速变化，实现不同密度物料的分层：轻质的棉籽外壳、纤维碎屑会随上升气流进入顶部的排杂通道，饱满的棉籽仁因密度较大，沿导风板滑落至下部的出料口，混入原料的石子、金属碎屑等重质杂质则会沉降到腔体底部的积杂槽，可定期开启侧部清杂门排出。设备侧部设置的蓝色操作面板区域集成了风量调节风门、进料口开度调节机构，可根据不同批次棉籽的含水率、含杂率灵活调整运行参数，适配不同产地、不同采收期的棉籽原料加工需求。进料端设置在设备上部侧方，可直接对接上游原料输送设备的出料口，无需额外增设中转料斗，减少物料输送过程中的破碎率。设备侧面开设的两个观察窗采用透明钢化玻璃材质，日常运行时可直接观察内部物料流动状态与风场分层效果，无需停机开盖即可判断设备运行是否正常，降低运维排查的时间成本。建模过程中对设备的风道折弯角度、导风板安装倾角、机架承重梁的排布都做了1:1的还原，可直接用于棉籽加工生产线的布局规划、设备安装模拟以及后续的结构优化改进，帮助设计人员提前预判设备安装时的管线干涉、操作空间预留等实际工程问题。
