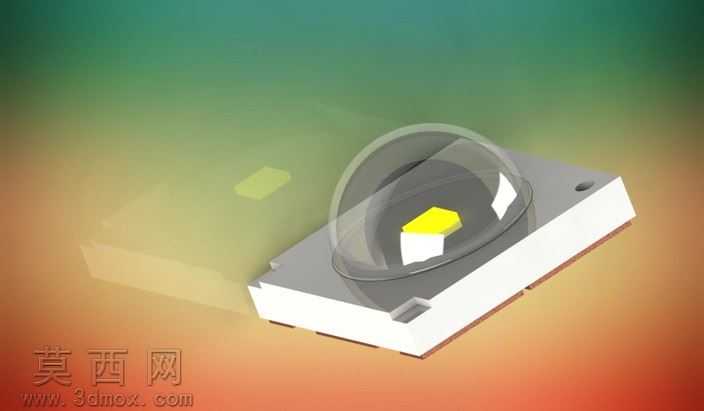

克里族Xlamp XP-E贴片LED灯珠三维设计

本作品针对Cree Xlamp XP-E型号大功率贴片LED灯珠开展三维建模设计，全程依托SolidWorks平台完成全参数化结构搭建，建模过程严格参照该型号灯珠的官方公开尺寸规范，确保各部位尺寸公差控制在工业设计允许范围内，可直接用于照明产品的结构适配、散热模拟以及装配验证环节。建模初始阶段首先完成灯珠基底部分的结构绘制，采用拉伸凸台命令构建陶瓷基座的长方体主体，精准预留出电极焊盘的凹陷定位槽，基座边缘的卡扣定位结构通过扫描与切除命令组合实现，还原量产灯珠基座的防呆定位特征，确保与贴片焊盘的适配精度。随后完成内部发光核心区域的建模，中心的氮化镓发光芯片采用小尺寸长方体拉伸构建，表面覆盖的荧光胶层通过圆顶放样命令实现半球形轮廓，精准还原荧光层覆盖芯片的实际结构，芯片两侧的键合金线采用细直径扫描路径绘制，还原金线连接芯片与基座电极的走线形态，保证内部结构的还原度。外层的光学透镜部分是建模的重点，采用旋转凸台命令构建高透环氧材质的半球形聚光透镜，透镜边缘与基座的贴合面做了微小的倒角过渡处理，还原量产透镜与基座封装的压合结构，透镜表面设置了0.01mm的圆角过渡，避免尖锐棱角导致的光学折射异常。材质渲染阶段针对不同部件匹配对应材质属性，陶瓷基座赋予哑光白色陶瓷材质，调整表面粗糙度参数还原陶瓷基座的磨砂质感；电极焊盘赋予镀银金属材质，设置轻微的反射参数模拟金属焊盘的光泽；内部发光芯片赋予淡黄色半导体材质，荧光胶层设置半透明乳白材质并添加轻微的自发光参数，模拟荧光胶受激发光的视觉效果；外层透镜赋予高透明环氧树脂材质，调整折射率与透光率参数，还原光学透镜的通透聚光质感。整体模型装配完成后开展干涉检查，确认透镜、荧光层、芯片、基座各部件之间无重叠干涉，各装配面的贴合度符合实际封装工艺要求，可直接导入光学仿真软件开展配光曲线模拟，也可用于LED照明产品的结构堆叠设计，帮助设计师在产品开发阶段提前确认灯珠的安装空间、散热路径以及光学角度匹配度，缩短照明产品的开发周期，减少开模前的结构验证成本。
